Щеткодержатель для электрической машины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

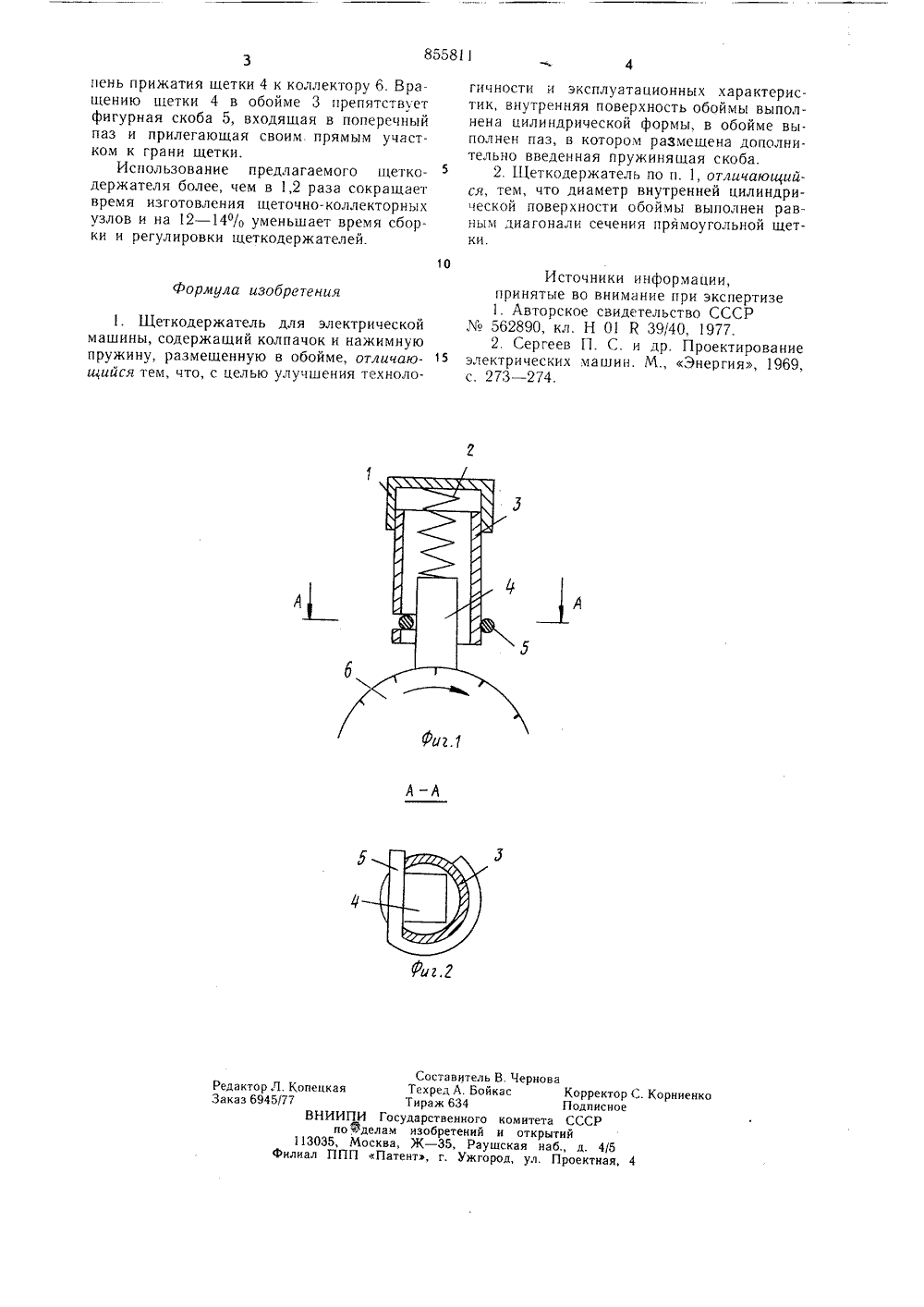

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1)855811 Ф4(22) Заявлено 30.11.79 (21) 2845885)24-07с присоединением заявки Лд -(-1) М К3 Н 01 К 39/40 Государстееииый комитет Опубликовано 15.08.81. Бюллетень30Дата опубликования описания 25.08.81(53) УДК 621.313. .047.53 (088.8) по делам изабретеиий и открытий(71) Заявитель равномерного износа снетки в процессе работы щеткодержателя.Поставленная цель достигается тем, чтовнутренняя поверхность обоймы выполненацилиндрической формы, в обойме вь 1 полненпаз, в котором размецена дополнительно введенная пружинягцая скоба.Диаметр внутренней цилиндрическойповерхности обоймы выполнен равным диагонали сечения прямоугольной шетки.На фиг. 1 изображен шеткодержатель с 1 О коллектором; на фиг. 2 - разрез А-А нафиг. 1.Предлагаемый шеткодержатель состоитиз колпачка 1, нажимной пружины 2, обоймы 3, имеющей поперечный паз и на которуюнавинчивается колпачок, щетки 4, пружиня 15Эшей фигурной скобы о, входяшеи в поперечный паз, и коллектора 6.Шеткодержатель работает следуюгцимобразом.Обойма 3 сообщает нужное направлс 2 о ние перемешения щетке 4, которая с помошью наемной пружины 2 прижимается. кколлектору 6. С помощью колпачка 1, навинчиваюшегося на обойму 3, регулируется стеИзобретение относится к электромашиностпоению, в частности к токосъемным и токопроводяшим устройствам в электрических машинах и может быть использовано в электрических машинах малой мощности.Известен ряд шеткодержателей электрических машин, содержащих металлическую обойму, внутренняя поверхность которой полностью или частично повторяет прямоугольную конфигурацию щетки 1.Наиболее близким к изобретению является шеткодержатель для электрической машины, содержащий колпачок и нажимную пружину, размещенную в обойме 2.Недостатками указанных шеткодержателей являются нетехнологичность сборки и большая трудоемкость изготовления обоймы, внутренняя поверхность которых полностью или частично повторяет прямоугольную конфигурацию щетки, в результате чего неравномерно распределяются усилия на щетку со стороны нажимной пружины и неравномерно изнашиваются щетки.Цель изобретения - улучшение технологичности, снижение трудоемкости изготовления обоймы шеткодержателя и получение(54) ШЕТКОДЕРЖАТЕЛЬ ДЛЯ ЗЛЕКТРИЧЕСКОЛ МАШИНЫ855811 Формула изобретения СоставительТехред Л. БойТираж 634ударственногоизобретенийЖ - 35, Рауент, г. Ужго В. Черновас едактор Л. Копенкааказ 6945/77 Корректор С. КоПодписноекомитета СССРи открытийшская на 6., д. 4/5од уз Проектная 4 иенк ВНИИПИ Гопо уделам3035, Москва ал ППП Па Фи пень прижатия щетки 4 к коллектору 6, Вращению щетки 4 в обойме 3 препятствует фигурная скоба 5, входящая в поперечный паз и прилегающая своим прямым участком к грани щетки,Использование предлагаемого щеткодержателя более, чем в 1,2 раза сокращает время изготовления щеточно-коллекторных узлов и на 12 - 14% уменьшает время сборки и регулировки щеткодержателей. 1. Щеткодержатель для электрической машины, содержащий колпачок и нажимную пружину, размещенную в обойме, отличающийся тем, что, с целью улучшения технологичности и эксплуатационных характеристик, внутренняя поверхность обоймы выполнена цилиндрической формы, в обойме выполнен паз, в котором размещена дополнительно введенная пружинящая скоба.2. Щеткодержатель по п. 1, отличающийся, тем, что диаметр внутренней цилиндрической поверхности обоймы выполнен равным диагонали сечения прямоугольной щетки. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР562890, кл, Н 01 1 с 39/40, 1977.2. Сергеев П. С. и др. Проектирование15 электрических машин, М., Энергия, 1969,с. 273 - 274.
СмотретьЗаявка
2845885, 30.11.1979
ПРЕДПРИЯТИЕ ПЯ А-3474
БРЯНКИН АЛЕКСАНДР МИХАЙЛОВИЧ, КАЗАРИН ЮРИЙ ВИКТОРОВИЧ
МПК / Метки
МПК: H01R 39/40
Метки: щеткодержатель, электрической
Опубликовано: 15.08.1981
Код ссылки
<a href="https://patents.su/2-855811-shhetkoderzhatel-dlya-ehlektricheskojj-mashiny.html" target="_blank" rel="follow" title="База патентов СССР">Щеткодержатель для электрической машины</a>
