Щеткодержатель для электрической машины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

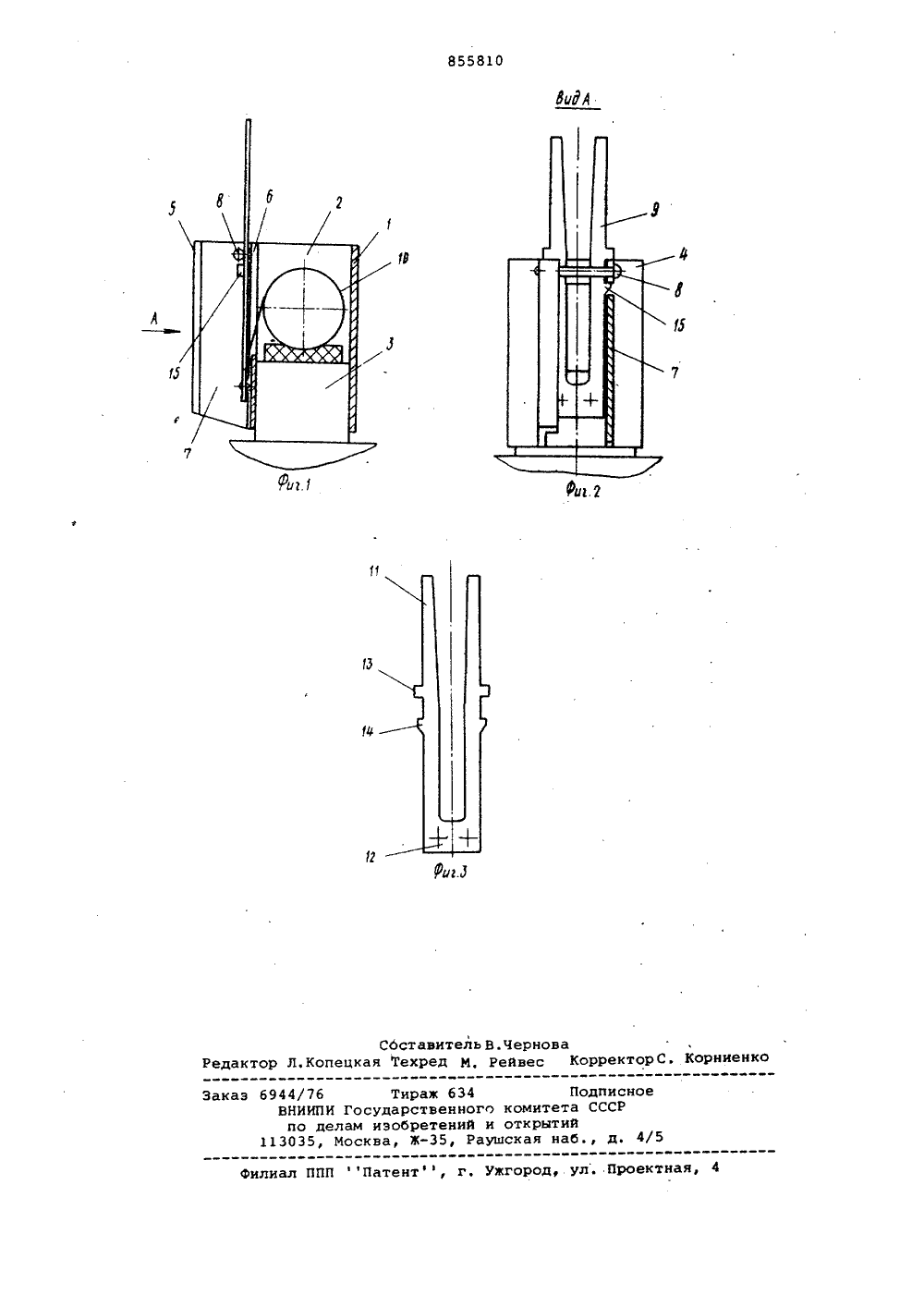

сефа Советских Соцнаектнчасннк РеспубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ЯЛЬСТВУ(51)М. Кл.з Н 01 В 39/40 Гфсуявретаегиый комитет СССР ио делам изобретеиий и открытий(71) Заявитель 54) ЩЕТКОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙМАШИНЫ Изобретение относится к электро= машиностроению, в частности к щеткодержателям для вращающихся электрических машин со скользящим контактом.Известны щеткодержатели, у которых нажимным элементом является ленточная самоскручивающаяся пружина постоянного давления. Эти щеткодержатели обладают наиболее благоприятными эксплуатационными характеристиками.Известен щеткодержатель с ленточными самоскручивающимися пружинами, содержащий корпус, нажимнуюпружину, пружинодержатель в виде скобы, изогнутой из пружинного материала, элементы его фиксации в корпусе. Такой щеткодержатель прост в обслуживании и его можно использовать на два гнезда 1).Недостатком данной конструкции являются технологические трудности, обусловленные сложной геометрической формой скобы, а также значительное увеличение габаритов и массы щеткодержателя для размещения скобы.Наиболее близкой к изобретению является конструкция щеткодержателя, содержащего корпус с направляющими,в которых установлена планка с закрепленной на ней нажимной нружинойЯ,Недостатки данной конструкции -наличие большого количества вспомогательных деталей и, как следствие,повышенная трудоемкость изготовленияи большие габариты щеткодержателя.Кроме того, известный щеткодержатель Оневозможно испольэовать в конструкции щеткодержателя, имеющего в одномкорпусе два гнезда под щетки, таккак нажимной .механизм данной конструкции невозможно расположить на стороне крепления корпуса щеткодержателя к бракетч. Цель изобретения - упрощение конструкции и уменьшение габаритов щеткодержателя. Поставленная цель достигается тем,что планка выполнена в виде двухпластин, соединенных в нижней частиперемычкой, пластины снабжены опорными и установочными выступамн, которые размещены на наружных боковых сторонах и посредством которых планказафиксирована в пазах, выполненныхв направляющих, которые соединены 30 дополнительно введенным стержнем.На фиг.1 изображен щеткодержатель, разрез; на фиг.2 - вид А на фиг.1; на фиг.3 - планка нажимного механизма.Данный щеткодержатель содеркит (фиг. 1 и 2) корпус 1 с гнездом 2 дляустановки электроцетки 3, На стенке 4 копуса 1 выполнены захваты 5 для коепления щеткодержателя к бракету траверсы (не показаны), Кроме того, в стенке 4 корпуса выполнен паз б, В направляющих 7 захватов 5 установлен стержень 8, образуюций со стенкой 4 паз установки нажимного механизма. Нажимной механизм состоит из планки 9 (фиг.3), выполненной из упругого материала, к которой посредством заклепок и накладки прикреплена ленточная пружина 10, Планка 9 выполнена в виде двух пластин 11, соединенных в нижней части перемычкой 12, На наружных боковых сторонах пластин 11 расположены опорные выступы 13 и установочные выступы 14, В направляющих 7 захватов 5 выполнены гаэы 15 для фиксации установочных выступов 14.Сборку цеткодержателя осуществляют следующим образом.Предварительно сжав эа счет упругих свойств материала концы пластин 11, планку 9 вводят в паз, образованный стенкой 4 и стержнем 8 до упора опорными выступами 13 в корпус 1, Затем освобождают концы пластин 11, после чего планка 9 заклинивается установочными выступами 14 в пазах 15. Собранный щеткодержатель навеыивается на болт крепления, предварительно ввернутый в бракет, причем направляющие 7 фиксируют головку болта от проворота. После затяжки гаек (не показаны) нажимной механизм путем сведения концов пластин освобождается от фиксадии и вынимается. Электрощетку 3 устанавливают в гнездо 2, после чего нажимной механизм вновь вводится в рабочее положение, По мере износа щетки в процессе эксплуатации нажимная пружина 10 скручивается и следует черезпаз 6 за электрощеткой, осуществляянажатие на ее торцовую поверхность.Технико-экономический эффект изобретения заключается в упрощении конструкции и уменьыении габаритов эасчет упрощения нажимного механизмащеткодержателя, в результате чегоснижается себестоимость изготовления,сокрацается время, необходимое на замену электрощеток, Кроме того, изобретение обеспечивает выполнениещеткодержателей с двумя гнездами подщетки.При производстве щеткодержателейкорпуса изготавливаются посредством 15 механической обработки заготовок,полученных литьем или из прокатнойтрубы, Планка может быть изготовленаметодом ытамповки. В качестве нажимной пружины используется рулонная Я пружина, изготавл.ваемая отечест- .венной промыыленностью.форглула изобретенияЩеткодержатель для электрической маыины, содержащий корпус с направляюцими, в которых установлена планка с закрепленной на ней нажимной пружиной, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и уменьыения габаритов, планка выполнена в виде двух пластин, соединенных в нижней части перемычкой, пластины снабжены опорными и установочными выступами, которые размещены на наружных боковых сторонах и посредством которых планка зафиксирована в пазах, выполненных в направляющих, которые соединены дополнительно введенным стержн 1 ем,Источники информации,принятые во вниглание при экспертизе1. Патент Англии Р 927241,кл. 106/3/К, 196:.2, Авторское свидетельство СССРР 546051, кл. Н 01 Н 39/40, 1977,855810 йдА Риг 1 СбставительВ.Черновапецкая Техред М, Рейвес КорректоР ниенк Редакто П Патентф, г, Ужгород, ул. Проектна или Закаэ 6944/76 Тираж 634 ПодписноеВНИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/
СмотретьЗаявка
2844680, 29.11.1979
ПРЕДПРИЯТИЕ ПЯ А-7676
МИНИЧЕВ ВАСИЛИЙ МИХАЙЛОВИЧ, СИМИС ЕВГЕНИЙ МОИСЕЕВИЧ, ХАРЧЕНКО ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: H01R 39/40
Метки: щеткодержатель, электрической
Опубликовано: 15.08.1981
