Брянкин

Номер патента: 1088126

Опубликовано: 23.04.1984

Автор: Брянкин

МПК: H03K 17/78

Метки: коммутирующее

...диод в обратном направлении,между первой и второй шиной источника 25питания включены управляющий ключи резистор Г 2 3.Недостатками известного устройст"ва является низкая надежность, таккак дистанционный переключатель30управляется через собственные контакты реле.Цель изобретения - повышение надежности.Цель достигается тем, что в ком 35мутирующее устройство, содержащеедистанционный переключатель с двумяобмотками, первый вывод первой обмотки которого подключен к первойшине источника питания, параллель- .но первой обмотке дистанционногопереключателя включен первый диодв обратном направлении, меяду первойи второй шиной источника питаниявключены последовательно соединенные. 45управляющий ключ и резистор, введены фототранзисторный оптрон и...

Номер патента: 964819

Опубликовано: 07.10.1982

Авторы: Брянкин, Гайдук

МПК: H01R 43/06

Метки: выводов, коллектора, микромашины, обмотки, пластинами, соединения, якоря

...причем концы выступов оставляются свободными, далееприлагают усилие одновременно на двасоседних выступа и зачеканивают провод между боковой стороной паза ивыступом.На фиг. 1 изображен коллектор микромашины до зачеканки; на фиг,2то же, после эачеканки; на фиг, 3коллектор до эачеканки, поперечныйразрез; на фиг, 4 - петушок коллекторной пластины после зачеканки, поперечный разрез,Предлагаемый способ соединенияосуществляется следующим образом, 35На выступы 1 петушков коллекторныхпластин 2, образованные при штамповке паза 3 прямоугольной Формы, наматывают не менее двух витков провода 4 в эмалевой изоляции так, чтобы 40концы выступов 1 были свободными,Ширина зачеканивающего элемента 5должна превышать ширину паза 6. Далее, прилагая...

Номер патента: 922774

Опубликовано: 23.04.1982

Авторы: Брянкин, Горбунова

МПК: G01R 31/28, G06F 17/00

Метки: автоматизированного, аппаратуры

...счета коммутатор 8 от"ключает блок 12 от блока 7 и подключает блок.9 через блок 7 к объекту 2514 контроля. При этом все входы ивыходы контролируемого объекта 14(коммутатора) оказываются одновременно подключенными к блоку 9. Каждая цепь коммутации подключается" щк логической цепи контроля соединений.По команде с пульта 1 блок 9 подключается через коммутатор 8 к блоку 1 Ооткуда поступает напряжение питаниявсех логических цепей контроля. Через цепи, сформированные в контролируемом объекте 14 трактов коммутации, контрольные напряжения одновременно поступают на информационное таб:ло пульта 1,где отображается реальноесостояние коммутации,Далее счетчик 4 формирует сери 1 о управляющих импульсов, которые черезкоммутатор 8 воздействуют на...

Номер патента: 882030

Опубликовано: 15.11.1981

Авторы: Брянкин, Горбунова

МПК: H04Q 3/52

Метки: каналов, коммутации, связи

...соответствуюцего выбранному входу, оператор отпускает кнопку.выбора входа. При этом срабатывает схема остановки счетчика 11, иои прекращает выдачу управляющихимпульсов, а номер входа (соответствуюций последнему такту счета) фиксируется на цифровом индикаторе вхо"да. В момент остановки счетчика 11происходит срабатывание соответствующего ключевого каскада и с выходасчетчика 11 на первый блок Формирования сигнала сброса 15 и на соответствуюцие элементы блока формированиясигналов коммутации 9 поступает управляющее напряжение. В первом блоке формирования сигнала сброса 15формируется сигнал сброса выбранного входа. Этот сигнал поступает накоммутационную матрицу 1 и осуцествляет сброс всех двоичных элементоввыбранного в)года,При нажатии...

Номер патента: 869045

Опубликовано: 30.09.1981

Авторы: Брянкин, Гаврилов, Горбунова, Липашева

МПК: H03K 17/80

Метки: коммутатор

...анод первого дополнительного диода 20 соединен с первым выводом обмотки нейтрального электромагнитного реле 18 сброса, а катод через анод-катод второго дополнительного диода 21 подключен ко второму выводу обмотки ней-. трального электромагнитного реле 18 сброса и плюсовой шине 22 источника питания, а через конденсатор 23 " к шине 26 сброса, которая через резистор 25 соединена с плюсовой шиной 22 источника питания.Функционирование коммутатора осуществляется следующим образом.Для приведения коммутатора в исходное состояйие необходимо произвес-, ти сброс узлов 1 коммутации путем подачи кратковременного сигнала на шины 26 сброса. При этом происходит отключение всех вертикальных шин 6 от горизонтальных шин 7. При поступФормула изобретения...

Номер патента: 855811

Опубликовано: 15.08.1981

Авторы: Брянкин, Казарин

МПК: H01R 39/40

Метки: щеткодержатель, электрической

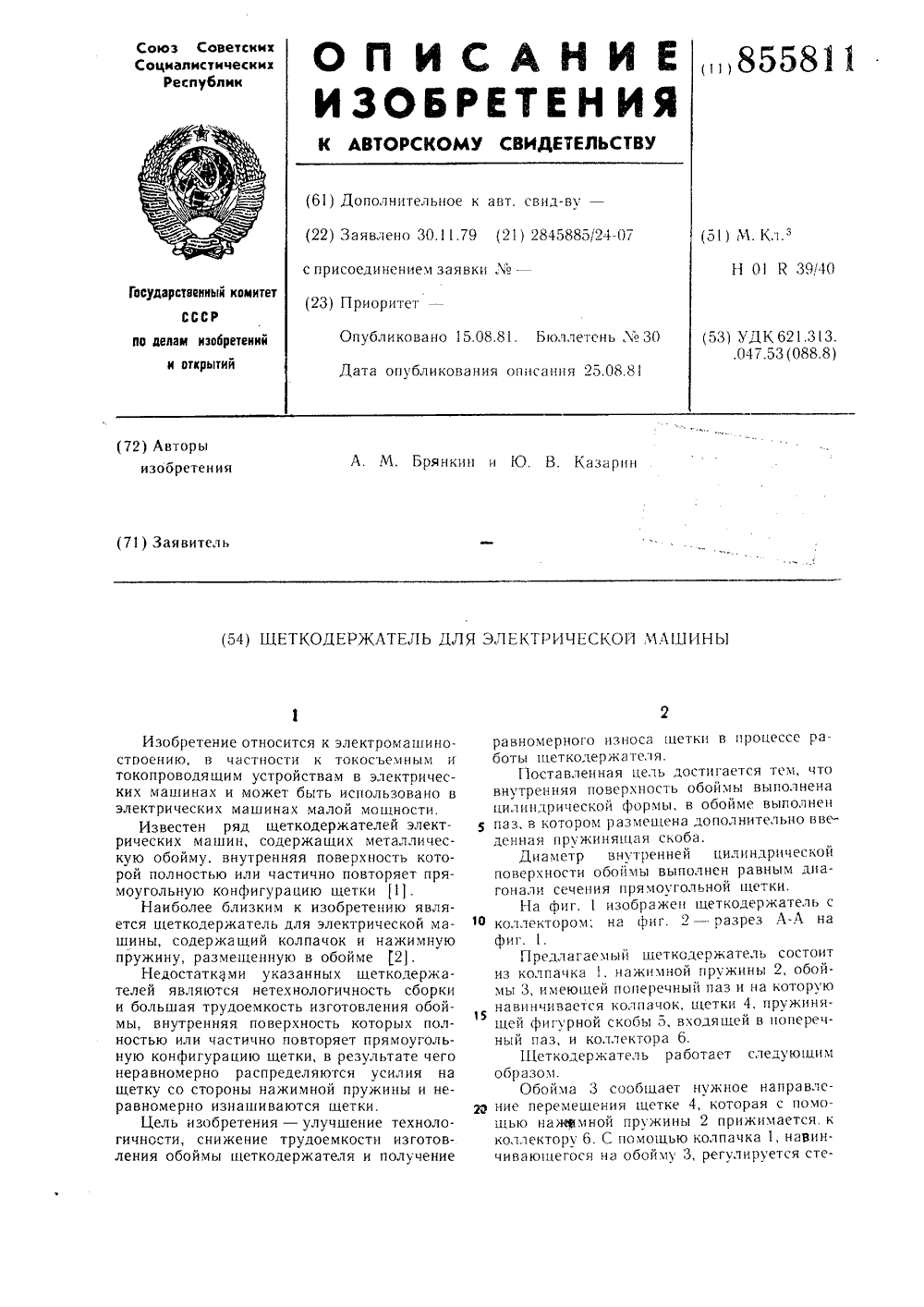

...мощности.Известен ряд шеткодержателей электрических машин, содержащих металлическую обойму, внутренняя поверхность которой полностью или частично повторяет прямоугольную конфигурацию щетки 1.Наиболее близким к изобретению является шеткодержатель для электрической машины, содержащий колпачок и нажимную пружину, размещенную в обойме 2.Недостатками указанных шеткодержателей являются нетехнологичность сборки и большая трудоемкость изготовления обоймы, внутренняя поверхность которых полностью или частично повторяет прямоугольную конфигурацию щетки, в результате чего неравномерно распределяются усилия на щетку со стороны нажимной пружины и неравномерно изнашиваются щетки.Цель изобретения - улучшение технологичности, снижение трудоемкости...

Номер патента: 717782

Опубликовано: 25.02.1980

Авторы: Брянкин, Горбунова, Кривец, Липашева, Цыганков

МПК: G05B 19/048, G06F 11/08

Метки: устройтсв

...из информационныхтабло пульта управления и отображаютсяна нем по координатному принципу(% группы, М позиции), что соответствуеттипу и номеру контролируемой цепи,Таким образом, осуществляется синхронное отображение. процесса и результатов контроля на информационных табло 5устройства контроля и контролируемогообъекта.2, В автоматизированном режимеустройство работает следующим образом;а) при контроле логических цепей уп-. Оравления осуществляется прием командс объекта 16, через блок 15, которыевоздействуют на генератор 3, генератор 4 и счетчик 7, Счетчик 7 формирует управляющие импульсы с задержкой по времени, начало отсчета которойопределяется генератором 3. Управляю-щие .импульсы со счетчика 7 поступаютна входы коммутаторов 10 и 11Под...

Номер патента: 557256

Опубликовано: 05.05.1977

Автор: Брянкин

МПК: G01B 5/08

Метки: диаметра, измерительные, наконечники, резьбы, среднего

...по числу поспедних, Каждый из держателей содержит двепары ппоских пружин 6, 7, 8 и 9 и две пары упоров 10, 11, 12, и 13, распопохсенныхсоответственно у каждого из когдов провопочки асстйяпие между смежными упорами рав 557256но диаметру проволочки, 11 ля зашиты от выпадания проволочек из держателей служат ограждения 14 и 15. При использовании трех проволочек расстояние мужду смежными про волочками должно составлять два шага или более 2 5 ).Измерительные наконечники работают следующим образом,В исходном положении пружины 6-9 прижаты к своим упорам 10-13, и проволочки 10 находятся в заданном положении, Настройкой упоров можно обеспечить положение проволочек перпендикулярное оси резьбы или наклонное к ней под углом, дополнительным до...

Номер патента: 536123

Опубликовано: 25.11.1976

Авторы: Брянкин, Жаврид, Попов, Протасов, Трубицын

МПК: B66F 9/06

Метки: погрузчик

...соединенные с ней тяги 4 и 6 и двухплечие рычаги 6 и 7.,При этом гидроцилиндр 9 обеспечивает необходимый наклон грузозахватного устройства, закрепленного на каретке 3, и удерживание его в заданном положении. ики не обесп хватного орг згрузочпые р величить нак и обеспечить женин. чивают на, что боты. он гру- фиксаФормула изобретени 3 Пог чающНа фиг. 1 изо на фиг, 2 - попфиг. 1. узчик по а ийся тем, грузозахва в заданно на из двух ажен погрузчик,ечный разрез по д сбок - А н аклона Погрузчик сос ющей рамы 2 гр грузозамватным у по обе стороны г вы пол чагов набжена г ние концы мв Известен погрузчик по ос360319, содержащий кор сник с направляющей рамой зозахватным устройством, п ковая сторона карепки связ грузчика двумя шарнирным мами,...

Номер патента: 500171

Опубликовано: 25.01.1976

Авторы: Брянкин, Вечорек, Жаврид

МПК: B66C 17/00

Метки: грузовой, крана, мостового, обслуживания, однобалочного, опорной, тележки

...грузовая тележка 3 с консолями 4, на которыйзакреплены грузовые лебедки 5 и блоки 6грузовых полисная-Ой. Ветви 7 грузсеыхполиспастов обхватывают пролетное стрние 1 с закрепленной на нижней его части,Опорной плошадкой 8 в виде двуххоитсольчофгалереи с ограждением 9,Изобретение анам для обсмонтажных раб На груэОв ницы 10, п тележку 3 с нии тележки няя обслуживания опорной в любом месте пролета. Орная площадка выполнена 26 ной галереи, смонти ь Форму ей части пролетного строе акреплены с обеих сторон Устройств грузовой тел Обре вб крана, оборуд. Бдя етог Э видс двух ованной на ия, а лес 1 Грузовой те На чертеоп консольнижнтницьт э а яз Обретения о для Обслуживания Опорнойежки мостовсго однобалочитоОванной грузовыми пОлиспаста,л е из 1)...
