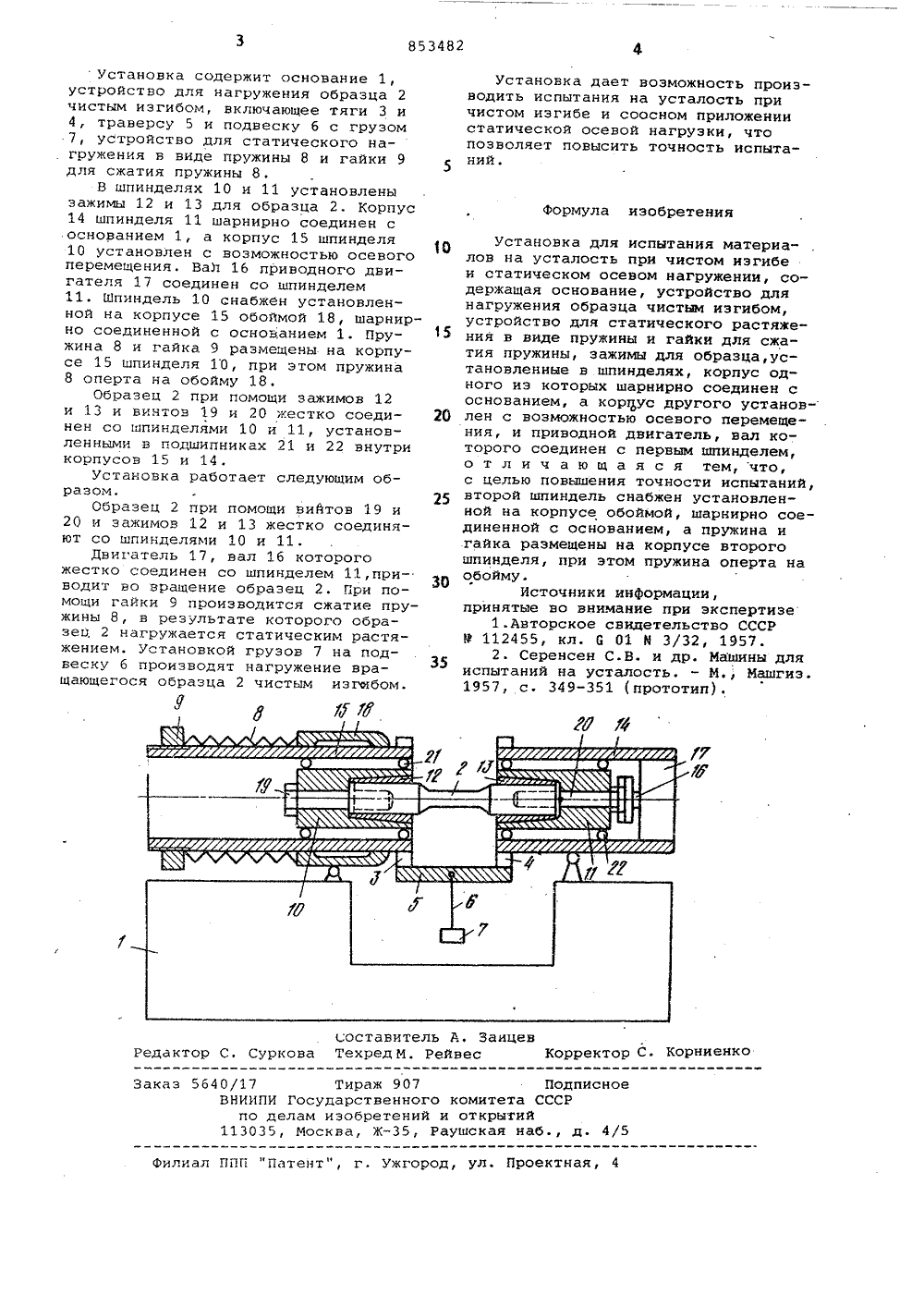

Установка для испытания материаловна усталость при чистом изгибеи статическом ocebom нагружении

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОУСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 261179 (21) 2843701/25-28 (51) М. Кл. С 01 Н 3/34 с присоединением заявки Мо(23) Приоритет Государствеииый номитет СССР по делам изобретеиий и открытий(71) Заявитель вской ССР Институт проблем прочности АН Ук(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА УСТАЛОСТЬ ПРИ ЧИСТОМ ИЗГИБЕ И СТАТИЧЕСКОМ ОСЕВОМ НАГРУЖЕНИИ Изобретение относится к области исследования прочностных свойств материалов, а именно к установкам для испытания материалов на усталость,и может найти применение для изучения совместного действия чистого изгиба и статического осевого нагружения.Известна установка для испытания материалов на усталость при чистом изгибе и статическом осевом нагружении, содержащая основание, устройство для нагружения образца чистым изгибом, устройство для статического осевого нагружения, выполненное в виде пружины и гайки для ее сжатия, зажимы для образца, установленные в шпинделе 11.Недостатком установки является несоосное приложение статической нагрузки вследствие поворота шпинделей в плоскости изгиба при деформировании образца.Наиболее близким к изобретению техническим решением является установка для испытания материалов на усталость при чистом изгибе и статическом осевом нагружении, содержащая основание, устройство для нагружения образца .чистым изгибом, устройство для статического растяжения в виде пружины и гайки для сжатия пружины, зажимы для образца, установленные в шпинделях, корпус одного иэ которых шарнирно соединен с основанием, а кРРпус другрго установлен с воэможностью осевого перемещения, и приводной двигатель, вал которого соединен с первым шпинделем, а пружина установлена на основании 21.В процессе испытания шпиндели поворачиваются на некоторый угол, что приводит к несоосному приложению статической растягивающей нагрузки, вызывающему уменьшение осевой нагрузки и появление дополнительной изгибающей нагрузки. Все это снижает точность испытаний. Цель изобретения - повышение точности испытаний.Это достигается тем, что второй шпиндель снабжен установленной на корпусе. обоймой, шарнирно соединенной с основанием, а пружина и гайка размещены на корпусе второго шпинделя, при этом пружина оперта на обоймуеНа чертеже схематично изображена предлагаемая установка, продольный разрез.853482 Формула изобретения установка для испытания материалов на усталость при чистом изгибеи статическом осевом нагружении, содержащая основание, устройство длянагружения образца чистым изгибом,15устройство для статического растяжения в виде пружины и гайки для сжатия пружины, зажимы для образца,установленные в шпинделях, корпус одного иэ которых шарнирно соединен соснованием, а корпус другого установ-20 лен с возможностью осевого перемещения, и приводной двигатель, вал которого соединен с первым шпинделем,о т л и ч а ю щ а я с я тем, что,с целью повышения точности испытаний,25 второй шпиндель снабжен установленной на корпусе обоймой, шарнирно соединенной с основанием, а пружина игайка размещены на корпусе второгошпинделя, при этом пружина оперта наобойму.Источники информации,принятые во внимание при экспертизе1 .Авторское свидетельство СССРР 112455, кл. С 01 й 3/32, 1957.2. Серенсен С.В. и др. Машины дляиспытаний на усталость. - И Машгиз.1957, с. 349-351 (прототип). составитель А, Ванцев Суркова Техред М. Рейвес Корректоорниенк едак б 40/17 Тираж 907 ВНИИПИ Государственного ко по делам изобретений и о 113035, Москва, Ж, РаушПодписноеитета СССРкрытийкая наб., д. 5 Зака 4/ ППП "Патент", г. Ужгород, ул. Проектная илиУстановка содержит основание 1,устройство для нагружения образца 2чистым изгибом, включающее тяги 3 и4, траверсу 5 и подвеску б с грузом7, устройство для статического нагружения в виде пружины 8 и гайки 9для сжатия пружины 8.В шпинделях 10 и 11 установленызажимы 12 и 13 для образца 2. Корпус14 шпинделя 11 шарнирно соединен соснованием 1, а корпус 15 шпинделя10 установлен с возможностью осевогоперемещения, Вал 16 приводного двигателя 17 соединен со шпинделем11. Шпиндель 10 снабжен установленной на корпусе 15 обоймой 18, шарнирно соединенной с основанием 1. Пружина 8 и гайка 9 размещены на корпусе 15 шпинделя 1 О, при этом пружина8 оперта на обойму 18.Образец 2 при помощи зажимов 12и 13 и винтов 19 и 20 жестко соединен со шпинделями 10 и 11, установленными в подшипниках 21 и 22 внутрикорпусов 15 и 14.Установка работает следующим образом,Образец 2 при помощи вийтов 19 и20 и зажимов 12 и 13 жестко соединяют со шпинделями 10 и 11,Двигатель 17, вал 1 б которогожестко соединен со шпинделем 11,приводит во вращение образец 2. При помощи гайки 9 производится сжатие пружины 8, в результате которого образец 2 нагружается статическим растяжением. Установкой грузов 7 на подвеску б производят нагружение вращающегося образца 2 чистым изгибом. Установка дает возможность производить испытания на усталость при чистом изгибе и соосном приложении статической осевой нагрузки, что позволяет повысить точность испытаний.
