Устройство для измерения вращающегомомента микроэлектродвигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

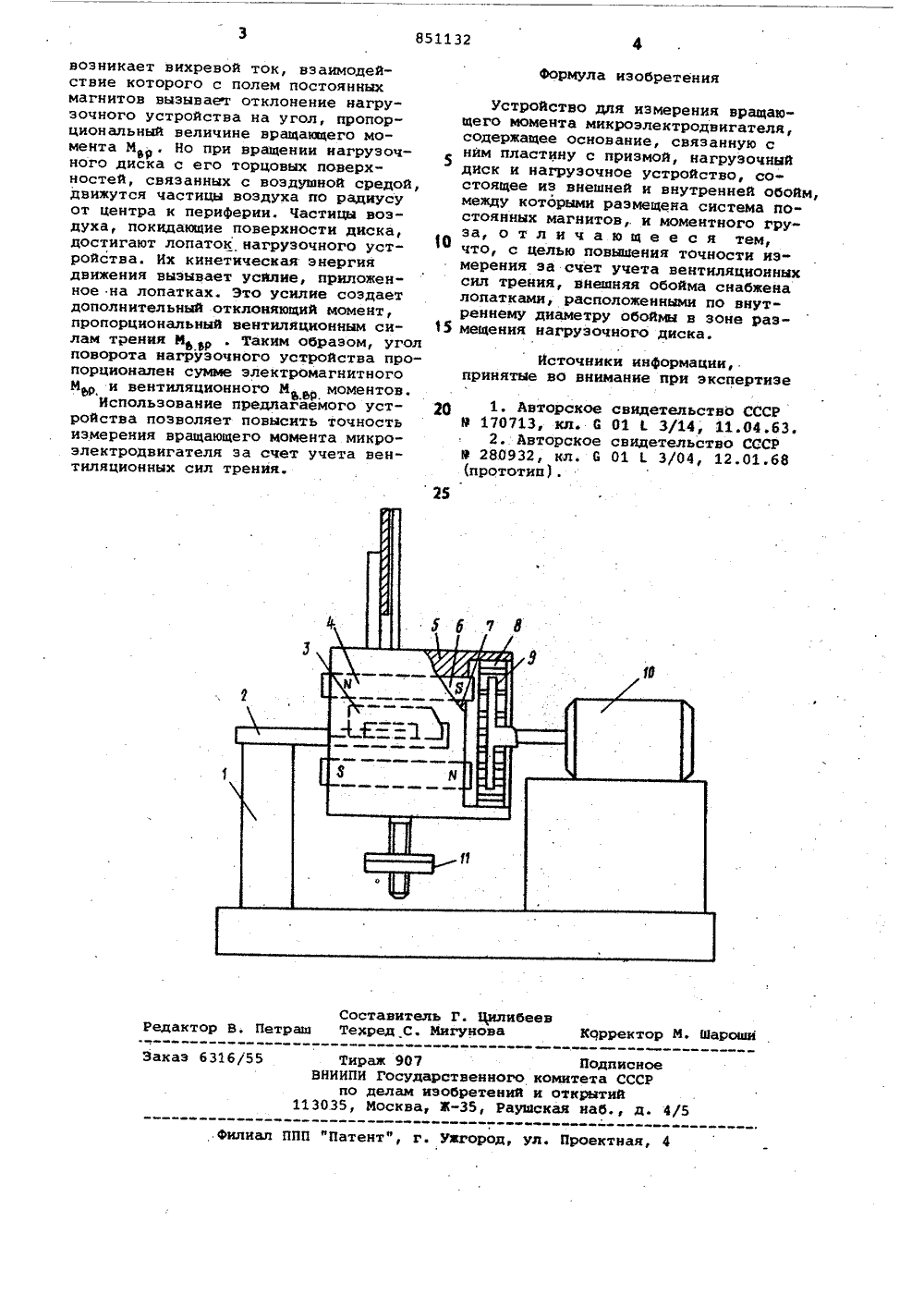

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИЯЛЬСТВУ Союз Сфввтскик Сфциалистнчвскна Рфслублнк(22) Заявлено 060879(2 т) 2806249/18-10с присоединением заявки Мо(51)М, Кл.з 6 01 1. 3/04 Государственный ноинтет СССР но дедам изобретений н отнрмтнй(54) УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ ВРАЩАКИЦЕГО МОМЕНТА МИКРОЭЛЕКТРОДВИГАТЕЛЙ Изобретение относится к измерительной технике и может быть исполь. зовано для измерения вращающего мО-. мента микроэлектродвигателей при.их производстве, эксплуатации и исследованиях.Известно устройство для измереийя вращающего момента микроэлектродвигателя, содержащее основание, постояв- тО ный магнит в виде полого цилиндра с маятниковым противовесом, поворачи" вающийся на ножевой опоре, укреплен" ный на подвижной стойке, и немагнит-. ный металлический диск, связанный с валом испытуемой машины 1. ИОднако это устройство не обеспечивает требуемой точности измерения.Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство 2 О для измерения вращающего момента микроэлектродвигателя, содержащее осно ванне, связанную с ним пластину с призмой, нагрузочный диск и нагруэочное устройство, состоящее из внеш ней и внутренней обойм, между которыми размещена система постоянных . магнитов, и моментного груза 21 .Известное устройство также не обеспечивает требуемой точности иэ 2мереиия из-за невозможности учета вентиляционных сил трения при вращении нагрузочного диска.Цель изобретения - повышение точности измерения за счет учета вентиляционных сил трения.Указанная цель достигается за счет того, что внешняя обойма снабжена лопатками, расположенными по внутреннему диаметру обоймы в зоне размещения нагрузочного диска.Не.чертеже изображено предлагаемое устройство.Устройство для измерения вращающего момента микроэлектродвигателя содержит основание 1, пластину 2 с призмой 3, нагрузочное устройство 4, состоящее из .внешней немагнитной обоймы 5, системы постоянных магнитов 6 И внутренней обоймы 7Внешняя обойма 5 снабжена лопатками 8, расположенными в зоне вращения нагруэочного диска 9, укрепленного на валу испытуемого микроэлектродвигателя 10, На нагрузочном устройстве 4 укреплен моментный груз 11.Устройство работает следующим образом.Нри вращении нагрузочного диска в поле постоянных магнитов в дискесвидетельство СССР01 Е 3/14, 11.04.63.свидетельство СССР013/04, 12.01.68 оставитель Г. ехред С. Мигу Цилибе ва рректор М. Шароши Редак траш Заказ 6316/5 Тираж 907 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаушПодписи омитета ССС открытий кая наб., дфилиал ППП "Патентф, г. ужгород, ул. Проектная,возникает вихревой ток, взаимодействие которого с полем постоянных магнитов вызывает отклонение нагрузочного устройства на угол, пропорциональный величине вращающего момента М . Но при вращении нагрузочного диска с его торцовых поверхностей, связанных с воздушной средой, движутся частицы воздуха по радиусу от центра к периферии. Частицы воздуха, покидающие поверхности диска, достигают лопаток нагрузочного устройства. Их кинетическая энергия движения вызывает усилие, приложен ное на лопатках. Это усилие создает дополнительный отклоняющий момент, пропорциональный вентиляционным силам трения МЬ . Таким образом, угол поворота нагрузочного устройства пропорционален сумме электромагнитного Ми вентиляционного М моментов.Использование предлагаемого устройства позволяет повысить точность измерения вращающего момента микро- электродвигателя за счет учета вентиляционных сил трения. Устройство для измерения вращающего момента микроэлектродвигателя,содержащее основание, связанную с 5 ним пластину с призмой нагрузочныйдиск и нагрузочное устройство, состоящее из внешней и внутренней обойм,между которыми размещена система постоянных магнитов,. и моментного гру"за, отличающееся тем,что, с целью повышения точности измерения за счет учета вентиляционныхсил трения, внешняя обойма снабженалопатками, расположенными по внутреннему диаметру обоймы в зоне раз мещения нагрузочного диска. Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2806249, 06.08.1979
ПРЕДПРИЯТИЕ ПЯ В-8695
БАЙКУЛОВ НИКОЛАЙ АЛЕКСЕЕВИЧ, ГРОССМАН МИРОН ИСААКОВИЧ
МПК / Метки
МПК: G01L 3/04
Метки: вращающегомомента, микроэлектродвигателя
Опубликовано: 30.07.1981
Код ссылки
