Инструмент для ультразвуковойсварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 844186
Авторы: Григорьев, Довнар, Зенкович, Рыдзевский, Янович
Текст

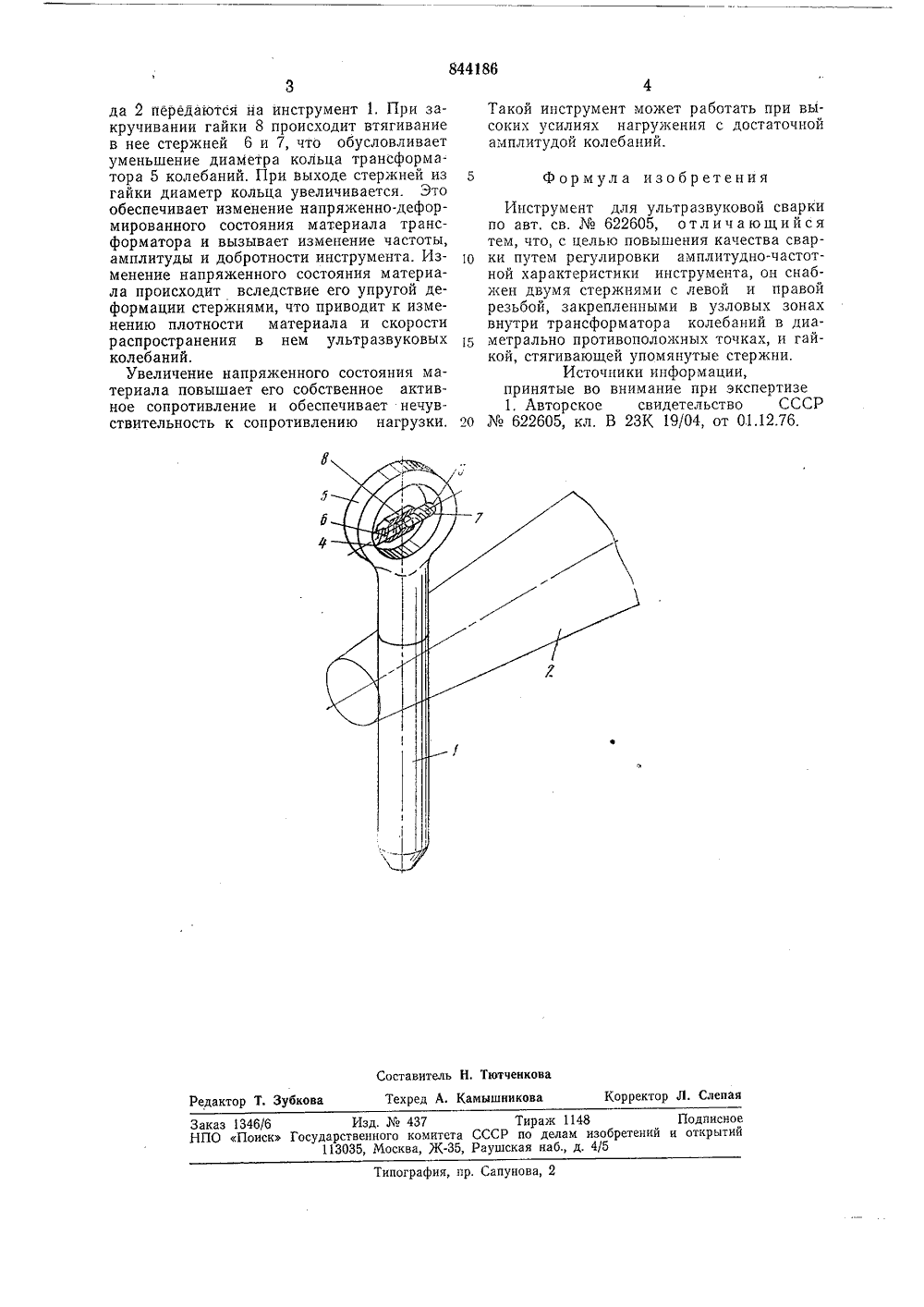

(и) 844186 Сююз Советских Социалистических Республик(51) М. К .В 23 К 2010 ием заявкирисоедин судавствеииый кеми(54) ИНСТРУМЕНТ ДЛЯ УЛЬТР Изобретение относится к области материалов с ультразвуком и может найти применение в сварочном производстве, например, при сборке полупроводниковых приборов и интегральных схем. 5Из основного изобретения по авт. св.622605 известен инструмент для ультразвуковой сварки, выполненный в виде стержня резонансной длины с рабочим и нерабочим концами, расположенными по 10 обе стороны от участка закрепления, и снабженный со стороны нерабочего конца трансформатором колебаний, выполненным в виде кольца, длина окружности которого кратна длине волны колебаний, распростра няющихся в инструменте.Инструмент обеспечивает единый ход колебаний высокой интенсивности за счет дополнительной раскачки инструмента колебаниями, амплитуды смещения кото рых совпадают по частоте и фазе с колебаниями во всех объемах его материала. Однако конструкция инструмента не позволяет осуществлять его настройку по частоте, амплитуде, добротности, а также на грузочной способности в широких диапазонах. Поэтому для сварки каждого нового типоразмера изделий или различных материалов требуется инструмент различной геометрии с соответствующей термической 30 обработкой для придания ему определенно. го комплекса акустических свойств. К недостаткам известной конструкции следует отнести также невозможность изменения добротности и амплитудно-частотной характеристики инструмента, что не позволяет увеличить несущую способность под нагрузкой или повысить его чувствительность по добротности к процессам, происходящим в очаге деформации при сварке.Целью изобретения является повышение качества сварки путем регулировки амплитудно-частотной характеристики инструмента.Поставленная цель достигается тем, что известный инструмент снабжен двумя стержнями с левой и правой резьбой, закрепленными в узловых зонах внутри трансформатора колебаний в диаметрально противоположных точках, и гайкой, стягивающей упомянутые стержни.На чертеже изображен предлагаемый инструмент.Инструмент 1 закреплен на волноводе 2 и снабжен диаметрально закрепленными в узловых зонах 3 и 4 трансформатора 5 колебаний стержнями 6 и 7 с левой и правой резьбой, соединенными гайкой 8.Инструмент работает следующим образом. Ультразвуковые колебания от волново844186 Формула изобретения Составитель Н, Тютченкова дактор Т. Зубкова Техред А. Камышникова Корректор Л. СлепаяЗаказ 1346/6 Изд,437 Тираж 1148 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова 3да 2 передаются на инструмент 1. При закручивании гайки 8 происходит втягивание в нее стержней 6 и 7, что обусловливает уменьшение диаметра кольца трансформатора 5 колебаний, При выходе стержней из 5 гайки диаметр кольца увеличивается. Это обеспечивает изменение напряженно-деформированного состояния материала трансформатора и вызывает изменение частоты, амплитуды и добротности инструмента. Из менение напряженного состояния материала происходит вследствие его упругой деформации стержнями, что приводит к изменению плотности материала и скорости распространения в нем ультразвуковых колебаний.Увеличение напряженного состояния материала повышает его собственное активное сопротивление и обеспечивает нечувствительность к сопротивлению нагрузки. 20 Такой инструмент может работать при высоких усилиях нагружения с достаточной амплитудой колебаний. Инструмент для ультразвуковой сварки по авт. св,622605, отличающийся тем, что, с целью повышения качества сварки путем регулировки амплитудно-частотной характеристики инструмента, он снабжен двумя стержнями с левой и правой резьбой, закрепленными в узловых зонах внутри трансформатора колебаний в диаметрально противоположных точках, и гайкой, стягивающей упомянутые стержни,Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР622605, кл, В 23 К 19/04, от 0.1.12.76.
СмотретьЗаявка
2817654, 06.08.1978
ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН БЕЛОРУССКОЙ ССР, ПРЕДПРИЯТИЕ ПЯ Р-6495
ДОВНАР СТАНИСЛАВ АЛЬБЕРТОВИЧ, ГРИГОРЬЕВ АЛЕКСАНДР МИХАЙЛОВИЧ, ЗЕНЬКОВИЧ ВАСИЛИЙ АЛЕКСАНДРОВИЧ, РЫДЗЕВСКИЙ АЛЕКСАНДР ПЕТРОВИЧ, ЯНОВИЧ ИВАН ПЕТРОВИЧ
МПК / Метки
МПК: B23K 20/10
Метки: инструмент, ультразвуковойсварки
Опубликовано: 07.07.1981
Код ссылки
<a href="https://patents.su/2-844186-instrument-dlya-ultrazvukovojjsvarki.html" target="_blank" rel="follow" title="База патентов СССР">Инструмент для ультразвуковойсварки</a>
