Устройство для сопряжения микро-эвм с табло индикации

Номер патента: 1376090

Авторы: Майзель, Стеняев

Есть еще 3 страницы.

Смотреть все страницы или скачать ZIP архив

Текст

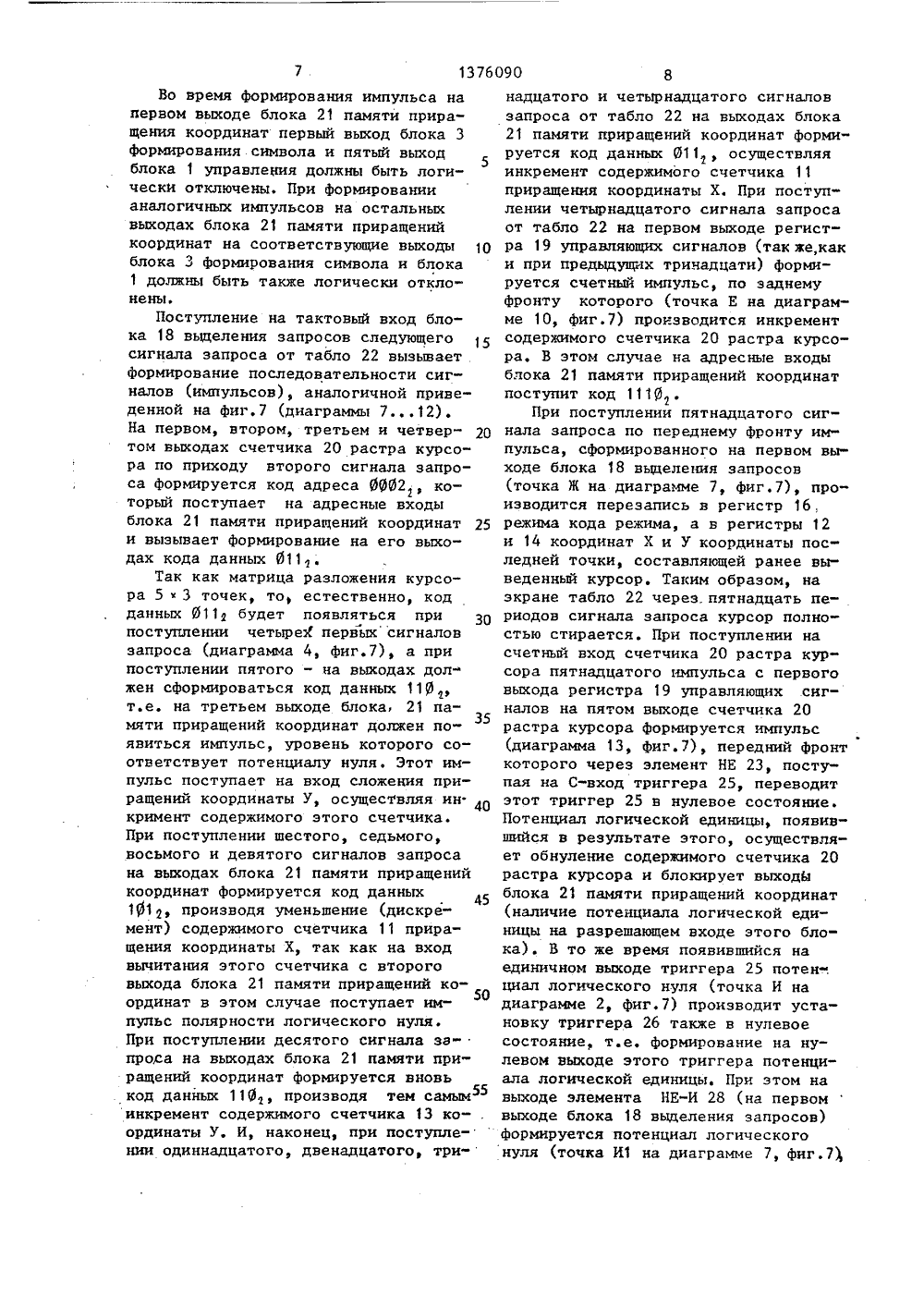

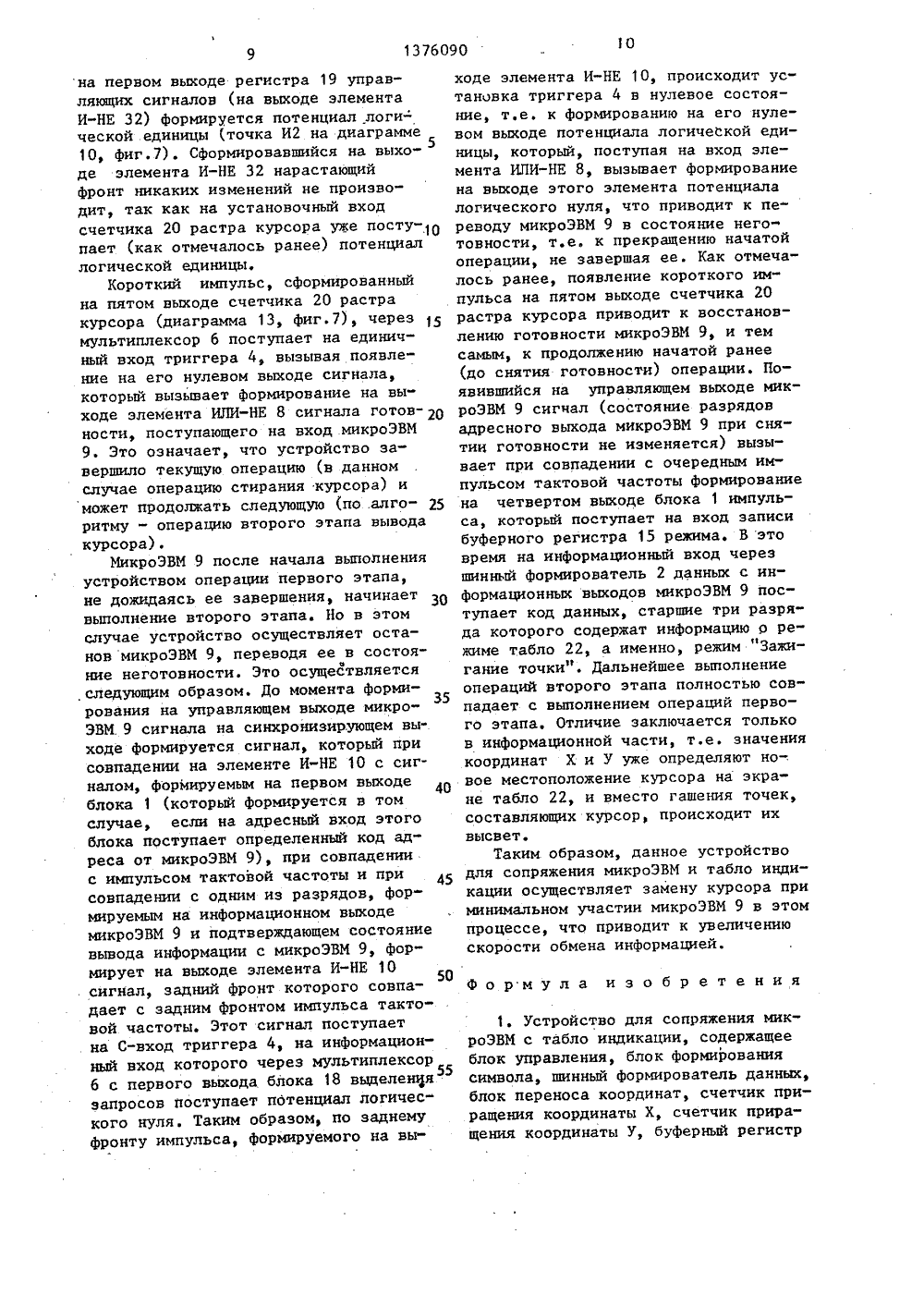

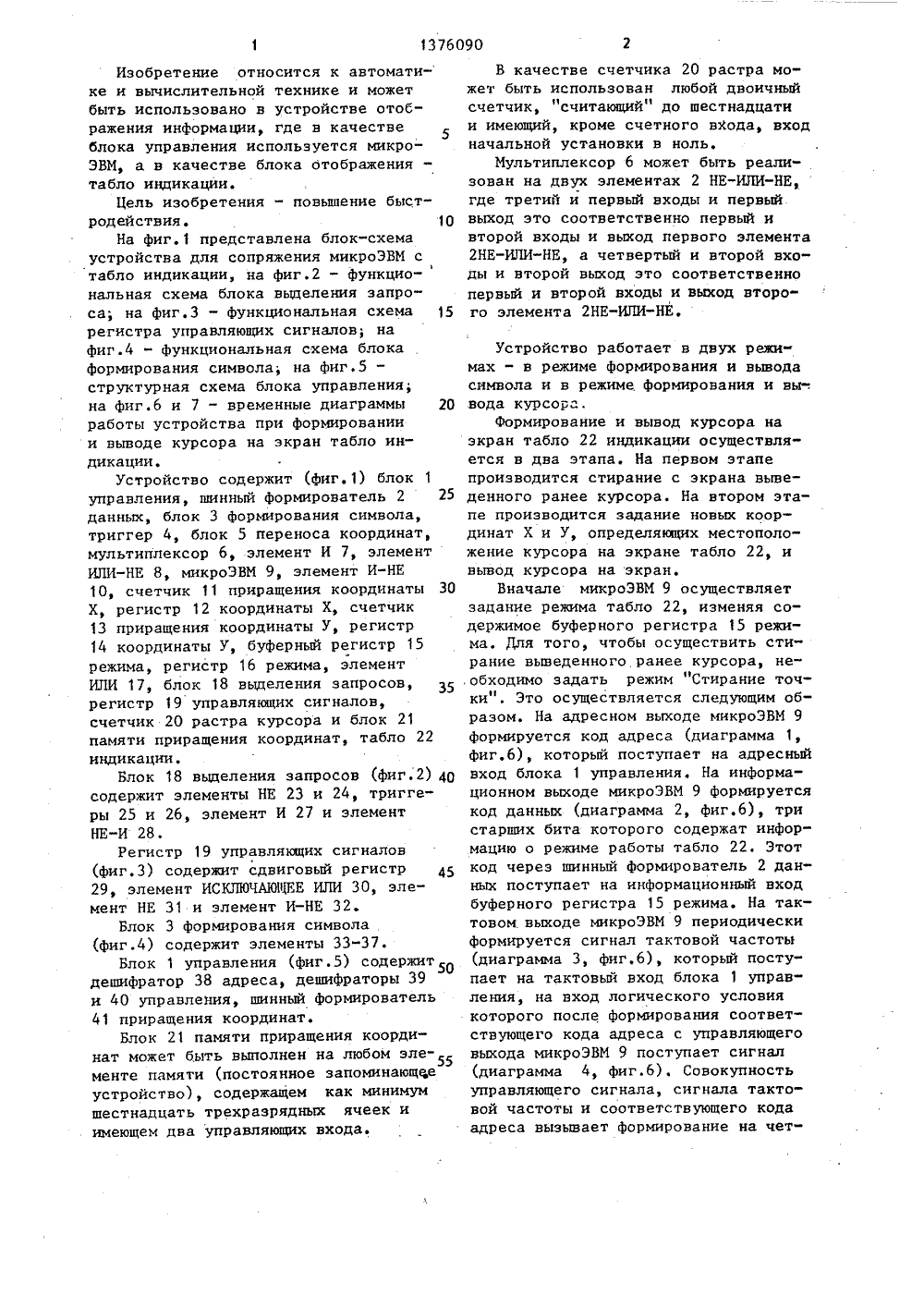

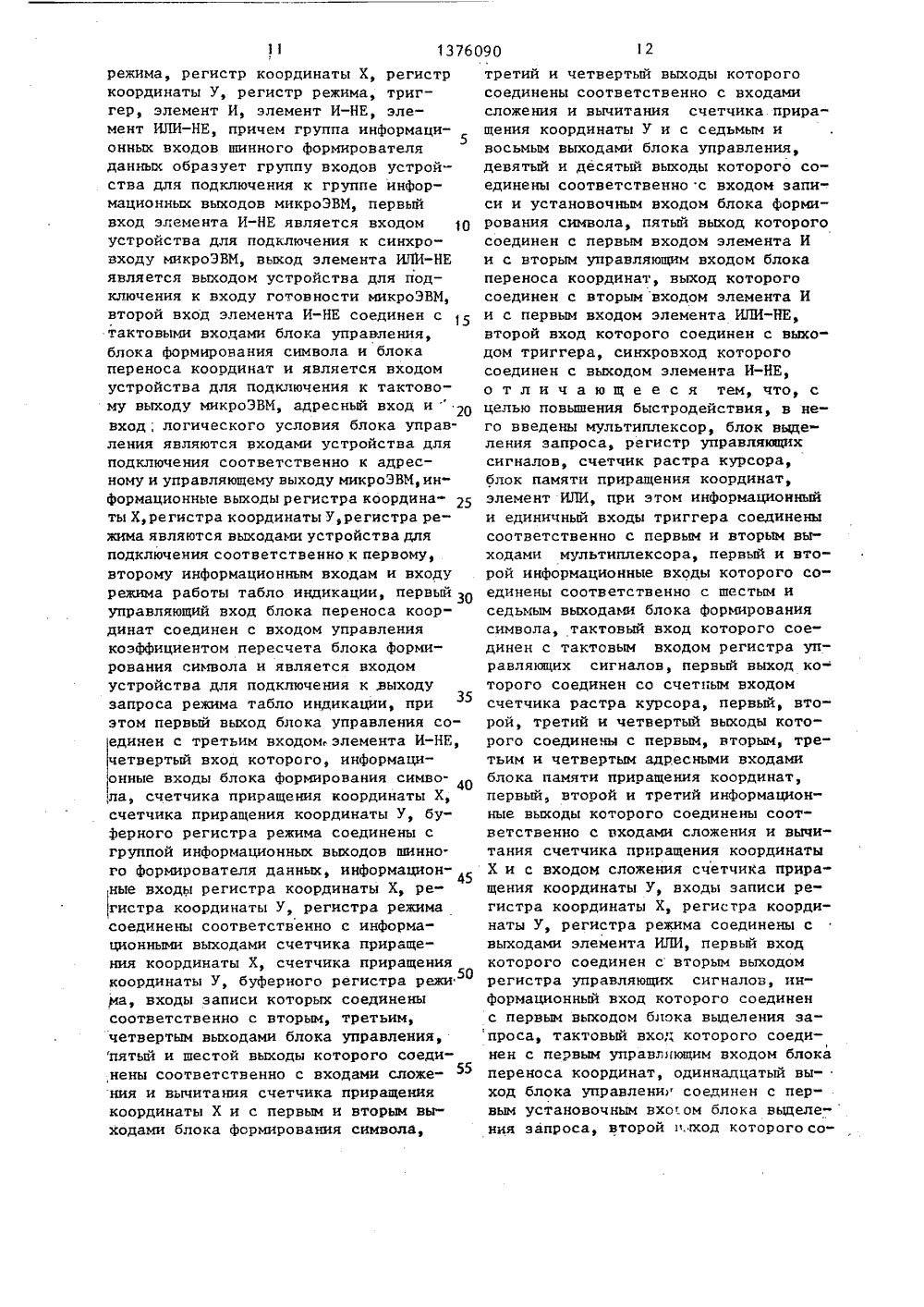

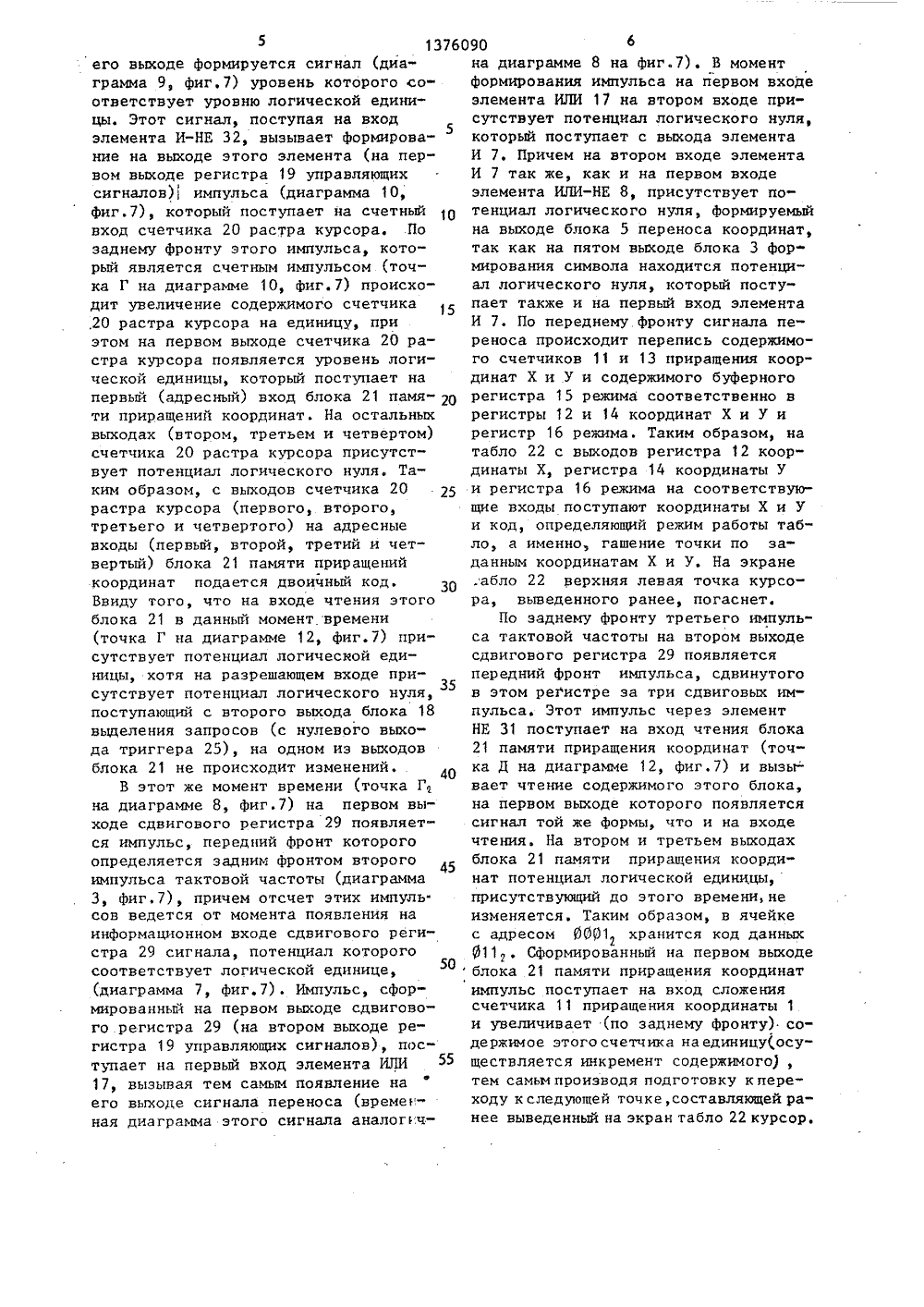

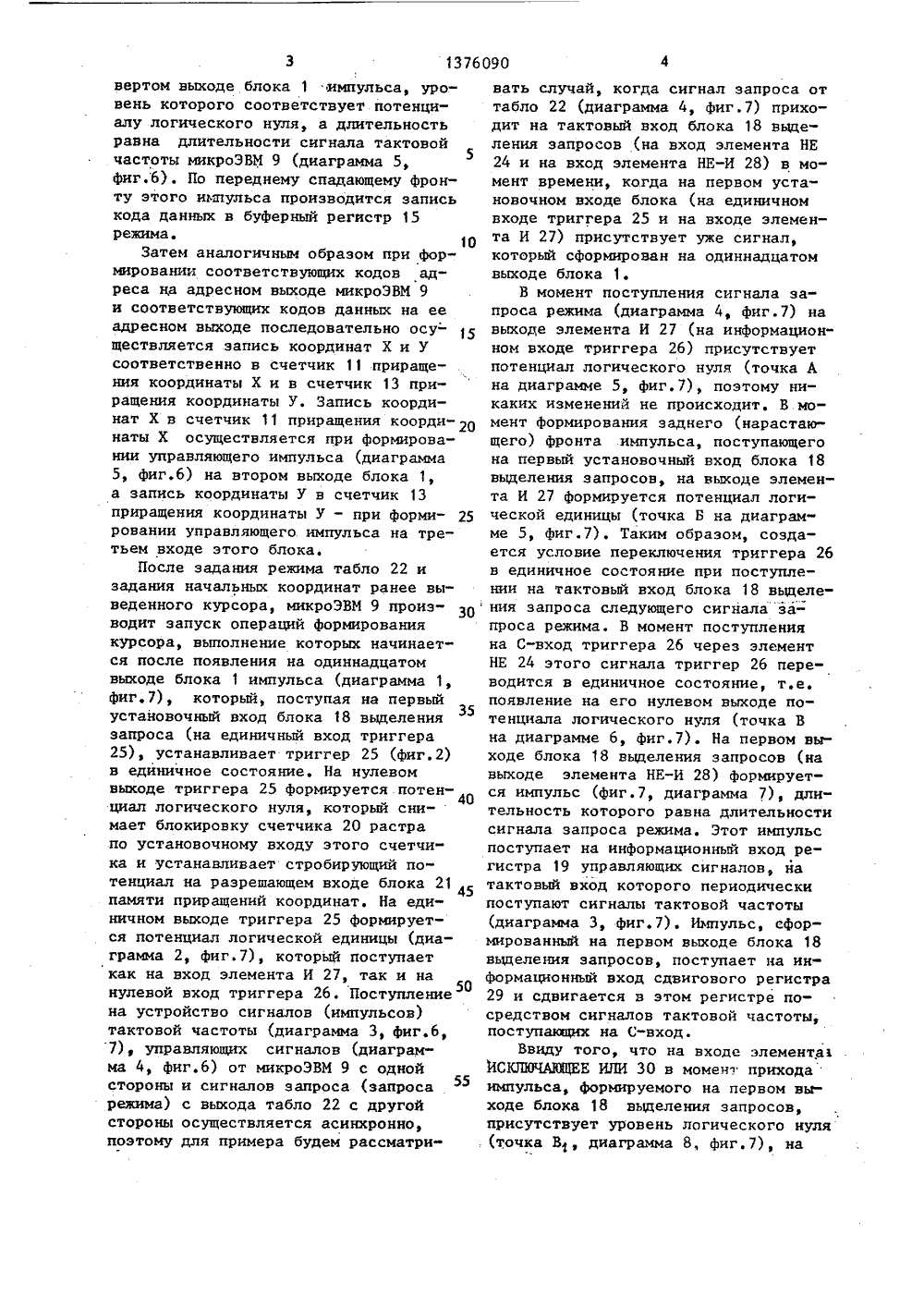

(9) (И) а) 4 С 06 Г 13 ПИСАНИЕ ИЗОБРЕТ НИЯ АВТОРС ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ СВИДЕТЕЛЬСТВУ(56) Таблично-знаковый индикатор РИНС ЭП 1,620,136-09 Пф.Авторское свидетельство СССР В 1211739, кл. С 06 Р 13/00, 1984. (54) УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯ МИКРОЭВМ С ТАБЛО ИНДИКАЦИИ(57) Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройстве отображения информации, где в качестве блока управления используется микроФ ЭВМ, а в качестве блока отображения табло индикации. Целью изобретения является повышение быстродействия. Устройство содержит блок управления, блок формирования символа, шинный формирователь данных, мультиплексор, счетчик приращения координаты Х и координаты У, буферный регистр режима, регистры координаты Х и координаты У, регистр режима, блок переноса координат, блок вццеления запросов, регистр управляющих сигналов, счетчик растра курсора, блок памяти приращения координат, триггер, элемент И-НЕ, элемент ИЛИ-НЕ, элемент ИЛИ и элемент И.зфпф ф-лыю 7 ипфИзобретение относится к автоматике и вычислительной технике и можетбыть использовано в устройстве отображения информации, где в качествеблока управления используется микроЭВМ, а в качестве блока отображения -табло индикации.Цель изобретения - повышение быстродействия. 10На фиг.1 представлена блок-схемаустройства для сопряжения микроЭВМ стабло индикации, на фиг,2 - функциональная схема блока выделения запроса; на фиг.3 - функциональная схема 15регистра управляющих сигналов; нафиг.4 - функциональная схема блокаформирования символа; на фиг,5 -структурная схема блока управления;на фиг.б и 7 - временные диаграммы 20работы устройства при формированиии выводе курсора на экран табло индикации,Устройство содержит (фиг. 1) блок 1управления, шинный формирователь 2 25данных, блок 3 формирования символа,триггер 4, блок 5 переноса координат,мультиплексор 6, элемент И 7, элементИЛИ-НЕ 8, микроЭВМ 9, элемент И-НЕ10, счетчик 11 приращения координаты 30Х, регистр 12 координаты Х, счетчик13 приращения координаты У, регистр14 координаты У, буферный регистр 15режима, регистр 16 режима, элементИЛИ 17, блок 18 выделения запросов,регистр 19 управляющих сигналов,счетчик 20 растра курсора и блок 21памяти приращения координат, табло 22индикации,Блок 18 выделения запросов (фиг.2) 40содержит элементы НЕ 23 и 24, триггеры 25 и 26, элемент И 27 и элементНЕ-И 28.Регистр 19 управляющих сигналов(фиг,3) содержит сдвиговый регистр 4529, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 30, элемент НЕ 31 и элемент И-НЕ 32.Блок 3 формирования символа(фиг.4) содержит элементы 33-37.Блок 1 управления (фиг.5) содержитдешифратор 38 адреса, дешифраторы 39и 40 управления, шинный формирователь41 приращения координат.Блок 21 памяти приращения координат может быть выполнен на любом элементе памяти (постоянное запоминающееустройство), содержащем как минимумшестнадцать трехразрядных ячеек иимеющем два управляющих входа. В качестве счетчика 20 растра может быть использован любой двоичный счетчик, "считающий" до шестнадцати и имеющий, кроме счетного вХода, вход начальной установки в ноль.Мультиплексор 6 может быть реализован на двух элементах 2 НЕ-ИЛИ-НЕ, где третий и первый входы и первый выход это соответственно первый и второй входы и выход первого элемента 2 НЕ-ИЛИ-НЕ, а четвертый и второй входы и второй выход это соответственно первый и второй входы и выход второго элемента 2 НЕ-ИЛИ-НЕ. Устройство работает в двух режимах - в режиме формирования и вывода символа и в режиме. формирования и вы"; вода курсор".Формирование и вывод курсора на экран табло 22 индикации осуществляется в два этапа. На первом этапе производится стирание с экрана выведенного ранее курсора. На втором этапе производится задание новых координат Х и У, определяющих местоположение курсора на экране табло 22, и вывод курсора на экран.Вначале микроЭВМ 9 осуществляет задание режима табло 22, изменяя содержимое буферного регистра 15 режима. Для того, чтобы осуществить стирание выведенного ранее курсора, необходимо задать режим "Стирание точки". Это осуществляется следующим образом, На адресном выходе микроЭВМ 9 формируется код адреса (диаграмма 1, фиг,б), который поступает на адресный вход блока 1 управления. На информационном выходе микроЭВМ 9 формируется код данных (диаграмма 2, фиг.б), три старших бита которого содержат информацию о режиме работы табло 22. Этот код через шинный формирователь 2 данных поступает на информационный вход буферного регистра 15 режима. На тактовом выходе микроЭВМ 9 периодическиформируется сигнал тактовой частоты(диаграмма 3, фиг,б), который поступает на тактовый вход блока 1 управления, на вход логического условия которого после формирования соответствующего кода адреса с управляющего выхода микроЭВМ 9 поступает сигнал (диаграмма 4, фиг,б). Совокупностьуправляющего сигнала, сигнала тактовой частоты и соответствующего кодаадреса вызывает формирование на чет 376090вертом выходе блока 1 импульса, уровень которого соответствует потенциалу логического нуля, а длительность равна длительности сигнала тактовой частоты микроЭВМ 9 (диаграмма 5, фиг.б). По переднему спадающему фронту этого импульса производится запись кода данных в буферный регистр 15 режима. 1 ОЗатем аналогичным образом при формировании соответствующих кодов адреса на адресном выходе микроЭВМ 9 и соответствующих кодов данных на ее адресном выходе последовательно осу- ществляется запись координат Х и У соответственно в счетчик 11 приращения координаты Х и в счетчик 13 приращения координаты У. Запись координат Х в счетчик 11 приращения коорди наты Х осуществляется при формировании управляющего импульса (диаграмма 5, фиг.б) на втором выходе блока 1, а запись координаты У в счетчик 13 приращения координаты У - при форми ровании управляющего импульса на третьем входе этого блока.После задания режима табло 22 и задания начальных координат ранее выведенного курсора, микроЭВМ 9 производит запуск операций формирования курсора, выполнение которых начинается после появления на одиннадцатом выходе блока 1 импульса (диаграмма 1, фиг.7), который, поступая на первый установочный вход блока 18 выделения35 запроса (на единичный вход триггера 25), устанавливает триггер 25 (фиг.2) в единичное состояние. На нулевом выходе триггера 25 формируется потенциал логического нуля, который снимает блокировку счетчика 20 растра по установочному входу этого счетчика и устанавливает стробирующий потенциал на разрешающем входе блока 21 45 памяти приращений координат. На единичном выходе триггера 25 формируется потенциал логической единицы (диаграмма 2, фиг.7), который поступает как на вход элемента И 27, так и на нулевой вход триггера 26. Поступление50 на устройство сигналов (импульсов) тактовой частоты (диаграмма 3, фиг.б, 7), управляющих сигналов (диаграмма 4, фиг.б) от микроЭВМ 9 с одной стороны и сигналов запроса (запроса режима) с выхода табло 22 с другой стороны осуществляется асинхронно, поэтому для примера будем рассматривать случай, когда сигнал запроса от табло 22 (диаграмма 4, фиг.7) приходит на тактовый вход блока 18 выделения запросов (на вход элемента НЕ24 и на вход элемента НЕ-И 28) в момент времени, когда на первом установочном входе блока (на единичном входе триггера 25 и на входе элемента И 27) присутствует уже сигнал, который сформирован на одиннадцатом выходе блока 1.В момент поступления сигнала запроса режима (диаграмма 4, фиг.7) на выходе элемента И 27 (на информацнон" ном входе триггера 26) присутствует потенциал логического нуля (точка А на диаграмме 5, фиг.7) поэтому никаких изменений не происходит. В момент формирования заднего (нарастающего) Фронта импульса, поступающего на первый установочный вход блока 18 выделения запросов, на выходе элемента И 27 формируется потенциал логической единицы (точка Б на диаграмме 5, Фиг.7), Таким образом, создается условие переключения триггера 26 в единичное состояние при поступлении на тактовый вход блока 18 выделения запроса следующего сигнала запроса режима. В момент поступления на С-вход триггера 26 через элемент НЕ 24 этого сигнала триггер 26 переводится в единичное состояние, т.е. появление на его нулевом выходе потенциала логического нуля (точка В на диаграмме б, фиг,7). На первом выходе блока 18 выделения запросов (на выходе элемента НЕ-И 28) формируется импульс (Фиг.7, диаграмма 7), длительность которого равна длительности сигнала запроса режима. Этот импульс поступает на информационный вход регистра 19 управляющих сигналов, на тактовый вход которого периодическипоступают сигналы тактовой частоты(диаграмма 3, фиг.7). Импульс, сформированный на первом выходе блока 18 выделения запросов, поступает на инФормационный вход сдвигового регистра 29 и сдвигается в этом регистре посредством сигналов тактовой частоты, поступакщих на С-вход.Ввиду того, что на входе элементами ИСКЛЮЧАЮЩЕЕ ИЛИ 30 в момент приходаимпульса, Формируемого на первом выходе блока 18 выделения запросов, присутствует уровень логического нуля (точка В 1, диаграмма 8, фиг.7), на5 1376 его выходе формируется сигнал (диаграмма 9, фиг.7) уровень которого соответствует уровню логической единицы. Этот сигнал, поступая на вход элемента И-НЕ 32, вызывает формирова 5 ние на выходе этого элемента (на первом выходе регистра 19 управляющих сигналов) импульса (диаграмма 10, фиг.7), который поступает на счетный вход счетчика 20 растра курсора. По заднему фронту этого импульса, который является счетным импульсом (точка Г на диаграмме 10, фиг.7) происходит увеличение содержимого счетчика ,20 растра курсора на единицу, при этом на первом выходе счетчика 20 растра курсора появляется уровень логической единицы, который поступает на первый (адресный) вход блока 21 памя ти приращений координат. На остальных выходах (втором, третьем и четвертом) счетчика 20 растра курсора присутствует потенциал логического нуля. Таким образом, с выходов счетчика 20 25 растра курсора (первого, второго, третьего и четвертого) на адресные входы (первый, второй, третий и четвертый) блока 21 памяти приращений координат подается двоичный код. Ввиду того, что на входе чтения этого блока 21 в данный момент времени (точка Г на диаграмме 12, Фиг.7) присутствует потенциал логической единицы хотя на разрешающем входе приЭ35 сутствует потенциал логического нуля, поступающий с второго выхода блока 18 выделения запросов (с нулевого выхода триггера 25), на одном из выходов блока 21 не происходит изменений. 40В этот же момент времени (точка Г на диаграмме 8, Фиг.7) на первом выходе сдвигового регистра 29 появляется импульс, передний Фронт которого определяется задним фронтом второго 45 импульса тактовой частоты (диаграмма 3, Фиг.7), причем отсчет этих импуль сов ведется от момента появления на информационном входе сдвигового регистра 29 сигнала, потенциал которого соответствует логической единице, (диаграмма 7, фиг.7). Импульс, сформированный на первом выходе сдвигового регистра 29 (на втором выходе регистра 19 управляющих сигналов), поступает на первый вход элемента ЙЛИ 17, вызывая тем самым появление на его выходе сигнала переноса (временная диаграмма этого сигнала аналоггч 090 6на диаграмме 8 на фиг.7). В момент формирования импульса на первом входе элемента ИЛИ 17 на втором входе присутствует потенциал логического нуля, который поступает с выхода элемента И 7. Причем на втором входе элемента И 7 так же, как и на первом входе элемента ИЛИ-НЕ 8, присутствует потенциал логического нуля, Формируемый на выходе блока 5 переноса координат, так как на пятом выходе блока 3 формирования символа находится потенциал логического нуля, который поступает также и на первый вход элемента И 7, По переднему фронту сигнала переноса происходит перепись содержимого счетчиков 11 и 13 приращения коор" динат Х и У и содержимого буферного регистра 15 режима соответственно в регистры 12 и 14 координат Х и У и регистр 16 режима. Таким образом, на табло 22 с выходов регистра 12 координаты Х, регистра 14 координаты У и регистра 16 режима на соответствующие входы поступают координаты Х и У и код, определяющий режим работы табло, а именно, гашение точки по заданным координатам Х и У. На экране .абло 22 верхняя левая точка курсора, выведенного ранее, погаснет.По заднему Фронту третьего импульса тактовой частоты на втором выходе сдвиговаго регистра 29 появляется передний фронт импульса, сдвинутого в этом регистре за три сдвиговых импульса. Этот импульс через элемент НЕ 31 поступает на вход чтения блока 21 памяти приращения координат (точка Д на диаграмме 12, фиг.7) и вызьг вает чтение содержимого этого блока, на первом выходе которого появляется сигнал той же формы, что и на входе чтения. На втором и третьем выходах блока 21 памяти приращения координат потенциал логической едины, присутствующий до этого времени не изменяется. Таким образом, в ячейке с адресом 61 хранится код данных 11, Сформированный на первом выходеблока .21 памяти приращения координат импульс поступает на вход сложения счетчика 11 приращения координаты 1 и увеличивает (по заднему фронту) содержимое этого счетчика на единицу(,осуществляется инкремент содержимого), тем самьм производя подготовку к переходу к следующей точке, составляющей ранее выведенный на экран табло 22 курсор.Во время формирования импульса на первом выходе блока 21 памяти приращения координат первый выход блока 3 формирования символа и пятый выход блока 1 управления должны быть логи 5 чески отключены. При формировании аналогичных импульсов на остальных выходах блока 21 памяти приращений координат на соответствующие выходы 10 блока 3 формирования символа и блока 1 должны быть также логически отклонены.Поступление на тактовый вход блока 18 выделения запросов следующего сигнала запроса от табло 22 вызывает Формирование последовательности сигналов (импульсов), аналогичной приведенной на фиг.7 (диаграммы 712). На первом, втором, третьем и четвер том выходах счетчика 20 растра курсора по приходу второго сигнала запроса формируется код адреса 6992 , ко 1 ф торый поступает на адресные входы блока 21 памяти приращений координат 25 и вызывает формирование на его выходах кода данных 611.Так как матрица разложения курсора 5 х 3 точек, то, естественно, код данных 811 у будет появляться при поступлении четырех первых сигналов запроса (диаграмма 4, фиг.7), а при поступлении пятого " на выходах должен сформироваться код данных 119 т.е. на третьем выходе блока 21 памяти приращений координат должен появиться импульс, уровень которого соответствует потенциалу нуля. Этот импульс поступает на вход сложения приращений координаты У, осуществляя ин. 40 кримент содержимого этого счетчика. При поступлении шестого, седьмого, восьмого и девятого сигналов запроса на выходах блока 21 памяти приращений координат формируется код данных 111, производя уменьшение (дискремент) содержимого счетчика 11 приращения координаты Х, так как на вход вычитания этого счетчика с второго выхода блока 21 памяти приращений координат в этом случае поступает импульс полярности логического нуля, При поступлении десятого сигнала запроса на выходах блока 21 памяти приращений координат формируется вновь код данных 119, производя тем самым инкремент содержимого счетчика 13 ко- . ординаты У. И, наконец, при поступле- нии одиннадцатого, двенадцатого, тринадцатого и четырнадцатого сигналов запроса от табло 22 на выходах блока 21 памяти приращений координат формируется код данных 611, осуществляя инкремент содержимого счетчика 11 приращения координаты Х. При поступлении четырнадцатого сигнала запроса от табло 22 на первом выходе регистра 19 управляющих сигналов (также,как и при предыцуплх тринадцати) формируется счетнын импульс, по заднему фронту которого (точка Е на диаграмме 10, фиг.7) производится ннкремент содержимого счетчика 20 растра курсора. В этом случае на адресные входы блока 21 памяти приращений координат поступит код 1119При поступлений пятнадцатого сигнала запроса по переднему Фронту импульса, сформированного на первом выходе блока 18 выделения запросов (точка Ж на диаграмме 7, Фиг.7), производится перезапись в регистр 16, режима кода режима, а в регистры 12 и 14 координат Х и У координаты последней точки, составляющей ранее выведенный курсор. Таким образом, на экране табло 22 через,нятнадцать периодов сигнала запроса курсор полностью стирается. При поступлении на счетный вход счетчика 20 растра курсора пятнадцатого импульса с первого выхода регистра 19 управляющих сигналов на пятом выходе счетчика 20 растра курсора формируется импульс (диаграмма 13, Фиг.7), передний фронт которого через элемент НЕ 23, поступая на С-вход триггера 25, переводит этот триггер 25 в нулевое состояние, Потенциал логической единицы, появившийся в результате этого, осуществляет обнуление содержимого счетчика 20 растра курсора и блокирует выходы блока 21 памяти приращений координат (наличие потенциала логической единицы на разрешающем входе этого блока), В то же время появившийся на единичном выходе триггера 25 потен-. циал логического нуля (точка И на диаграмме 2, фиг.7) производит установку триггера 26 также в нулевое состояние, т.е, формирование на нулевом выходе этого триггера потенциала логической единицы. При этом на выходе элемента НЕ-И 28 (на первом выходе блока 18 выделения запросов) формируется потенциал логического нуля (точка И 1 на диаграмме 7, фиг.7)на первом выходе регистра 19 управляющих сигналов (на выходе элемента И-НЕ 32) формируется потенциал логи- ческой единицы (точка И 2 на диаграмме 10, фиг.7). Сформировавшийся на выхо 5 де элемента И-НЕ 32 нарастающий фронт никаких изменений не производит, так как на установочный вход счетчика 20 растра курсора уже поступает (как отмечалось ранее) потенциал логической единицы.Короткий импульс, сформированный на пятом выходе счетчика 20 растра курсора (диаграмма 13, фиг.7), через мультиплексор б поступает на единичный вход триггера 4, вызывая появление на его нулевом выходе сигнала, который вызывает формирование на выходе элемента ИЛИ-НЕ 8 сигнала готов ности, поступающего на вход микроЗВМ 9. Это Означает, что устройство завершило текущую операцию (в данном случае операцию стирания курсора) и может продолжать следующую (по .алго ритму - операцию второго этапа выводакурсора).МикроЗВМ 9 после начала выполнения устройством операции первого этапа, не дожидаясь ее завершения, начинает выполнение второго этапа. Но в этом случае устройство осуществляет останов микроЗВМ 9, переводя ее в состояние неготовности. Это осуществляется следующим образом, До момента формирования на управляющем выходе микро- ЭВМ. 9 сигнала на синхронизирующем вы-. ходе формируется сигнал, который при совпадении на элементе И"НЕ 10 с сигналому формируемым на перВом Выходе 40 блока 1 (который формируется в том случае, если на адресный вход этого блока поступает определенный код адреса от микроЭВМ 9), при совпадении с импульсом тактовой частоты и при 45 совпадении с одним из разрядов, формируемым на информационном выходе микроЭВМ 9 и подтверждающем состояние вывода информации с микроЭВМ 9, формирует на выходе элемента И-НЕ 10 сигнал, задний фронт которого совпадает с задним фронтом импульса тактовой частоты. Этот сигнал поступает на С-вход триггера 4, иа информационный вход которого через мультиплексор 6 с первого выхода. блока 18 выделеня55 запросов поступает потенциал логического нуляТаким образом, по заднему фронту импульса, формируемого на выФормула изобретения 1. Устройство для сопряжения мик- роЭВМ с табло индикации, содержащее блок управления, блок формирования символа, шинный формирователь данных, блок переноса координат, счетчик приращения координаты Х, счетчик приращения координаты У, буферный регистррежима, регистр координаты Х, регистр координаты У, регистр режима, триггер, элемент И, элемент И-НЕ, элемент ИЛИ-НЕ причем группа информаци 95 онных входов шинного формирователя данных образует группу входов устройства для подключения к группе информационных выходов микроЭВМ, первый вход элемента И-НЕ является входом 10 устройства для подключения к синхровходу микроЭВМ, выход элемента ИЛИ-НЕ является выходом устройства для подключения к входу готовности микроЭВМ, второй вход элемента И-НЕ соединен с15 тактовыми входами блока управления, блока формирования символа и блока переноса координат и является входом устройства для подключения к тактовому выходу микроЭВМ адресный Вход ир 0 вход; логического условия блока управления являются входами устройства для подключения соответственно к адресному и управляющему выходу микроЭВМ,информационные выходы регистра координаты Х, регистра координаты У,регистра режима являются выходами устройства для подключения соответственно к первому, второму информационным входам и входу режима работы табло индикации, первый Э 0 управляющий вход блока переноса координат соединен с входом управления коэффициентом пересчета блока формирования символа и является входом устройства для подключения к выходу запроса режима табло индикации, при этом первый выход блока управления соединен с третьим входом. элемента И-НЕ, четвертый вход которого, информациОнные входы блока формирования симво 40 ла, счетчика приращения координаты Х, счетчика приращения координаты У, буферного регистра режима соединены с группой информационных выходов шинно. го формирователя данных, информацион ные входы регистра координаты Х, регистра координаты У, регистра режима соединены соответственно с информационными выходами счетчика приращения координаты Х, счетчика приращения координаты У, буферного регистра режи,50 ма, входы записи которых соединены соответственно с вторым, третьим, четвертым выходами блока управления, пятый и шестой выходы которого соединены соответственно с входами сложения и вычитания счетчика приращения координаты Х и с первым и вторым выходами блока формирования символа,третий и четвертый выходы которогосоединены соответственно с входамисложения и вычитания счетчика.приращения координаты У и с седьмым ивосьмым выходами блока управления,девятый и десятый выходы которого соединены соответственно с входом записи и установочным входом блока формирования символа, пятый выход которогосоединен с первым входом элемента Ии с вторым управляющим входом блокапереноса координат, выход которогосоединен с вторым входом элемента Ии с первым входом элемента ИЛИ-НЕ,второй вход которого соединен с выходом триггера, синхровход которогосоединен с выходом элемента И-НЕ,о т л и ч а ю щ е е с я тем, что, сцелью повышения быстродействия, в него введены мультиплексор, блок выделения запроса, регистр управляющихсигналов, счетчик растра курсора,блок памяти приращения координат,элемент ИЛИ, при этом информационныйи единичный входы триггера соединенысоответственно с первым и вторым выходами мультиплексора, первый и второй информационные входы которого соединены соответственно с шестым иседьмым выходами блока формированиясимвола, тактовый вход которого соединен с тактовым входом регистра управляющих сигналов, первый выход которого соединен со счетным входомсчетчика растра курсора, первый, второй, третий и четвертый выходы которого соединены с первым, вторым, третьим и четвертым адресными входамиблока памяти приращения координат,первый, второй и третий информационные выходы которого соединены соответственно с входами сложения и вычитания счетчика приращения координатыХ и с входом сложения счетчика приращения координаты У, входы записи регистра координаты Х, регистра координаты У, регистра режима соединены свыходами элемента ИЛИ, первый входкоторого соединен с вторым выходомрегистра управляющих сигналов, информационный вход которого соединенс первым выходом блока выделения запроса, тактовый вход которого соединен с первым управляющим входом блокапереноса координат, одиннадцатый выход блока управлени соединен с первым установочным вхо.ом блока выделения запроса, второй лход которого со 137 б 090 14единен с разрешающим входом блока памяти приращения координат, с установочным входом счетчика растра курсора, с третьим информационным входом мультиплексора, четвертый информационный вход которого соединен с пятым выходом счетчика растра курсора и с вторым установочным входом блока выделения запроса, третий выход регист ра управляющих сигналов соединен с входом чтения блока памяти приращения координат, выход элемента И соединен с вторым входом элемента ИЛИ.2. Устройство по п,1, о т л и ч а. 15 ю щ е е с я тем, что блок выделения запросов содержит два триггера, два элемента НЕ, элемент И, элемент НЕ-И, причем первый вход элемента соединен с единичным входом первого триггера и является первым установочным входом блока выделения запросов, вход первого элемента НЕ является вторым установочным входом блока выделения запросов, вход второго элемента НЕ соединен с первым входом элемента НЕ-Ии является тактовым входом бЛока выделения запросов, выход элемента НЕИ и нулевой выход первого триггераявляется соответственно первым и вторым выходами блока выделения запросов, при этом в блоке выделения запросов выход первого элемента НЕ соединен с синхровходом первого триггера, единичный выход которого соединен с нулевым входом второго триггера и с вторым входом элемента И,выход которого соединен с информационным входом второго триггера, нулевой выход и синхровход которого соединены соответственно с вторым входом элемента НЕ-И и с выходом второго элемента НЕ, информационный входпервого триггера подключен к шиненулевого потенциала устройства.

Смотреть

Заявка

4104921, 15.08.1986

ПРЕДПРИЯТИЕ ПЯ В-2655

МАЙЗЕЛЬ ГАРРИ ВЕНИАМИНОВИЧ, СТЕНЯЕВ АНДРЕЙ ВИКТОРОВИЧ

МПК / Метки

МПК: G06F 13/00

Метки: индикации, микро-эвм, сопряжения, табло

Опубликовано: 23.02.1988

Код ссылки

<a href="https://patents.su/11-1376090-ustrojjstvo-dlya-sopryazheniya-mikro-ehvm-s-tablo-indikacii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сопряжения микро-эвм с табло индикации</a>
