Номер патента: 810157
Автор: Агапонов
Текст

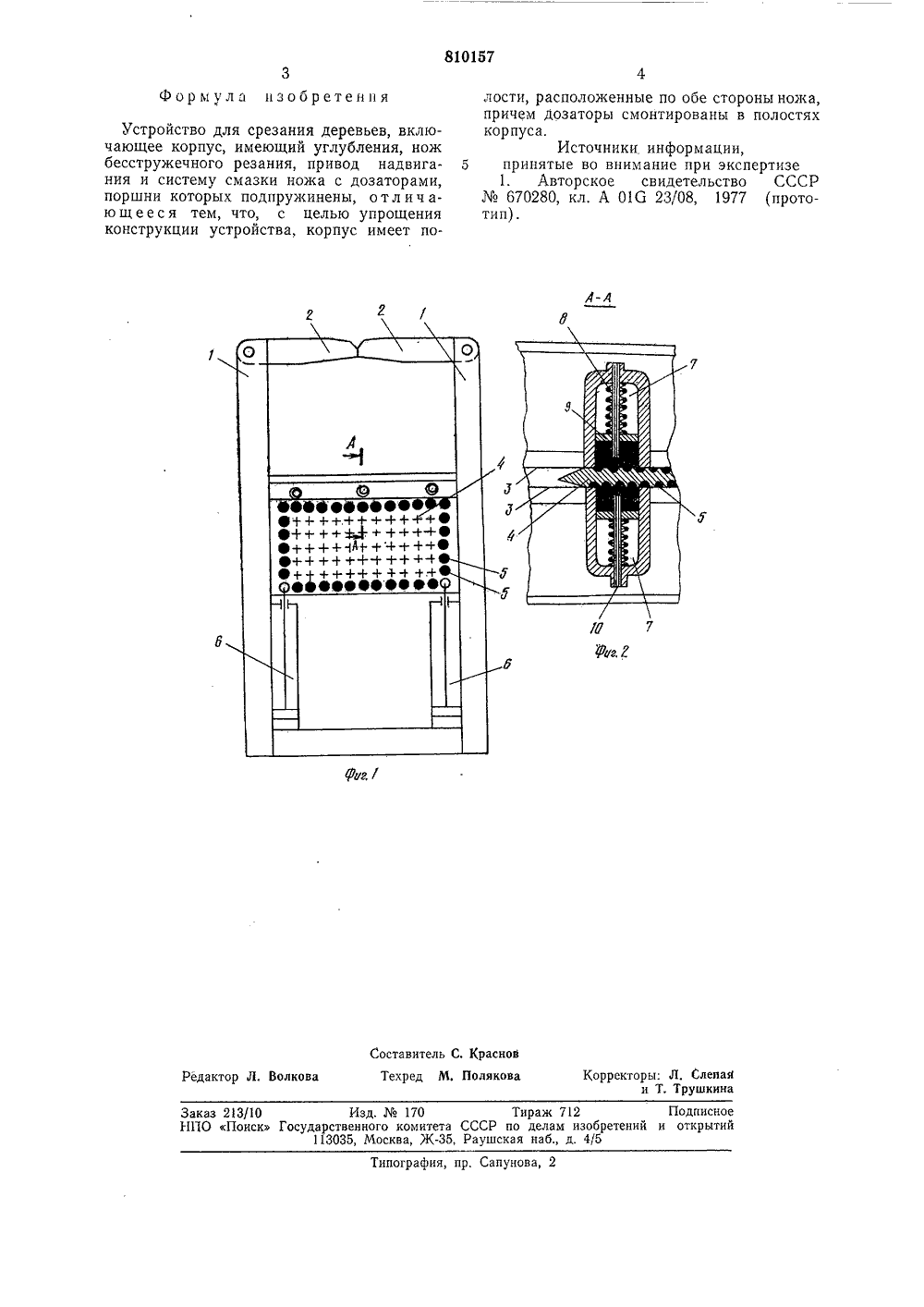

11 Ц ВЮИ 7 ОП ИСА НИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(45) Дата опубликования описания 07,03.81пс делам изобретений н открытий(72) Автор изобретения Н. Н. Агапонов Украинский научно-исследовательский институт лесатого хозяйства и агролесомелиорации им. Г, Н. Высоцк 1 вга(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ Изобретение относится к устройствамдля срезания деревьев и может быть использовано в лесном хозяйстве и леснойпромышленности.Известно устройство для срезания деревьев, включающее корпус, имеющий углубления нож бесстружеч ного резания,привод надвигания и систему смазки ножас дозаторами, поршни которых подпружинены, а также систему подвода смазки иземкости 1).Система смазки в известном устройствеобеспечивает дозированное подведениесмазочного материала к ножу в зависимости от усилия резания, но имеет сложнуюконструкцию.Цель изобретения - упрощение конструкции устройства.Это достигается тем, что корпус имеетполости, расположенные по обе стороныножа, причем дозаторы смонтированы в полостях корпуса.На фиг. 1 изображено устройство длясрезания деревьев, вид сверху; на фиг, 2 -разрез А - А фиг. 1,Устройство содержит корпус 1, упорныерычаги 2, установленный в направляющих3 корпуса 1 плоский нож 4 бесстружечногорезания с углублениями 5 на его плоскостях, привод надвигания ножа 4 с гидроцилиндрами 6. Корпус 1 имеет расположенные с обеих сторон ножа полости 7, в каждой из которых смонтирован подпружинен ный пружиной 8 поршень 9 дозатора, причем поршень 9 перемещается по полому штоку 10, который закреплен на корпусе 1.Устройство работает следующим образом.10 Перед срезанием деревьев полости 7 корпуса 1 заполняются смазочным материалом, который подают через полые штоки 10 в дозатор. После заполнения дозаторов полости штоков 10 перекрываются. Устройст во подводится к дереву, подлежащему срезанию, с находящимся в исходном положении ножом 4. При контакте ножа 4 с дере вом упорные рычаги 2 закрываются и нож 4 перемещается гидроцилиндрами 6, При 20 перемещении ножа 4 по направляющим 3между дозаторами смазочный материал подпружиненными поршнями 9 выдавливается из дозаторов и попадает в углубления 5.25 Таким образом, при перерезании волокон деревьев смазка попадает в место реза и снижает трение ножа о перерезанные волокна,дакт Заказ 213/10 Изд,170 Тираж 712НПО Поиск Государственного комитета СССР по делам изобрет 113035, Москва, Ж, Раушская наб., д. 4/5 Подписноей и открытий ипография, пр. Сапунов 3 Формула изобретенияУстройство для срезания деревьев, включающее корпус, имеющий углубления, нож бесстружечного резания, привод надвигания и систему смазки ножа с дозаторами, поршни которых подпружинены, отлич аю щ е е с я тем, что, с целью упрощения конструкции устройства, корпус имеет полости, расположенные по обе стороны ножа,причем дозаторы смонтированы в полостяхкорпуса.Источники информации,5 принятые во внимание при экспертизе1. Авторское свидетельство СССР670280, кл. А 01 Ст 23/08, 1977 (прототип).
СмотретьЗаявка
2776150, 04.06.1979
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ ЛЕСНОГО ХОЗЯЙСТВА И АГРОЛЕ-СОМЕЛИОРАЦИИ ИМ. Г. H. ВЫСОЦКОГО
АГАПОНОВ НИКОЛАЙ НЕФЕДОВИЧ
МПК / Метки
МПК: A01G 23/08
Опубликовано: 07.03.1981
