Нож для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

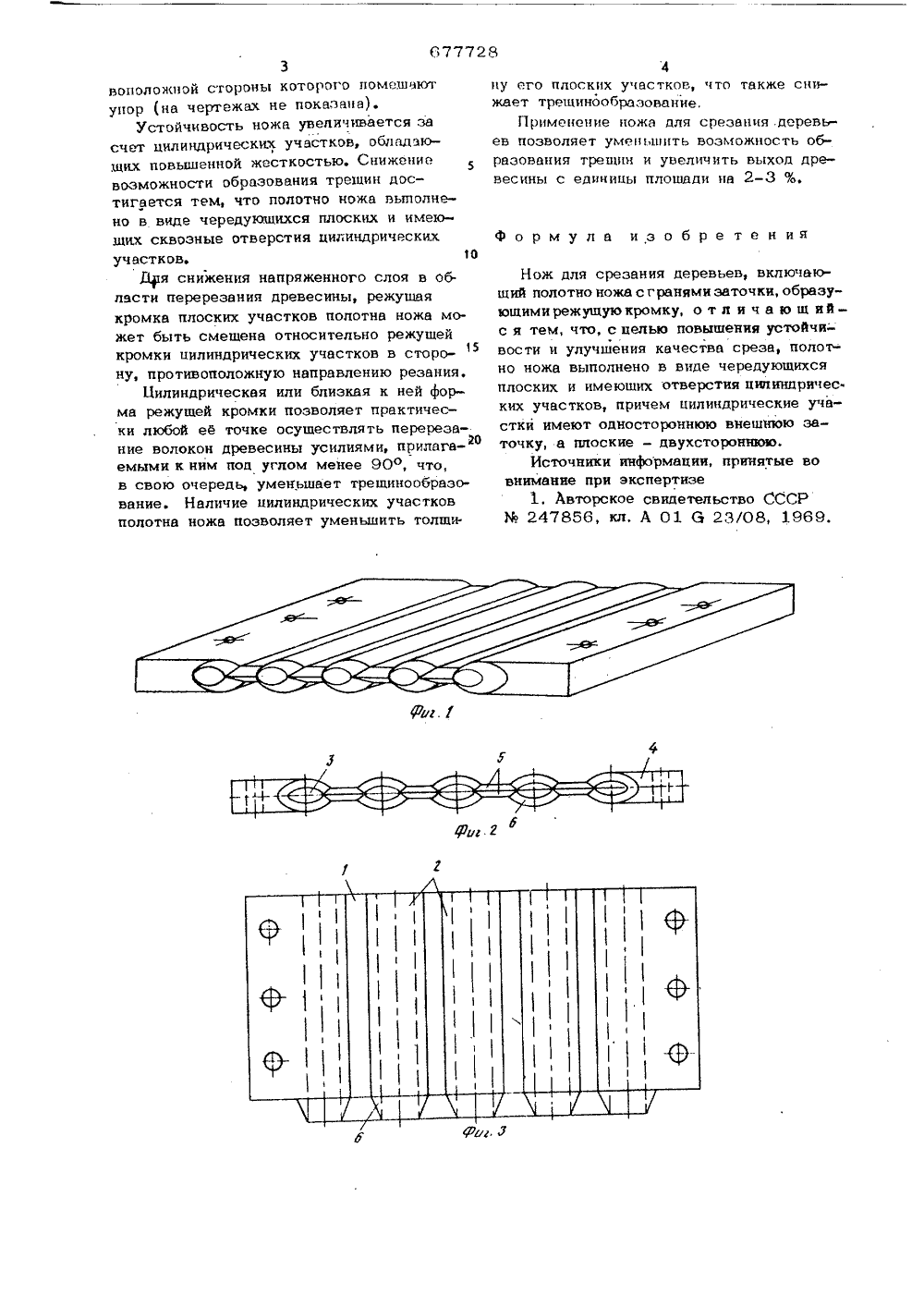

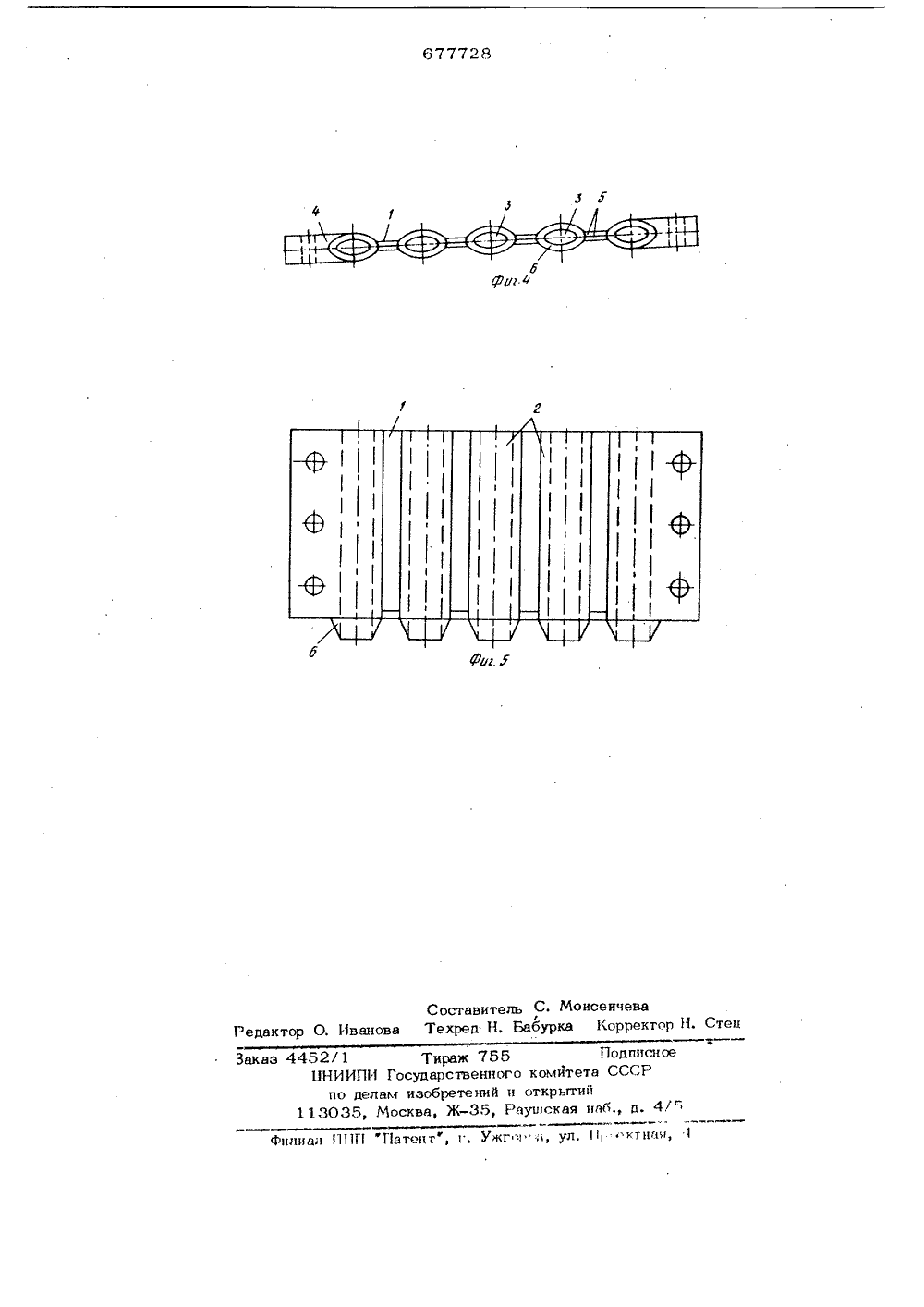

(7) Заяви д БентРальный наУчно-исследовательский и пРоектнэконструкторский институт механизации и энергетики леснойо еннос(54) НОЖ ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ 3Изобретение относится к ножевым режущим органам и может быть использовано в лесной и деревообрабатывающейпромьцпленности.Известен нож для срезания деревьев,включающий полотно ножа, имеющее вол 3нистую поверхность с гранями заточки,образующими режущую кромку 1,Однако такой режущий орган из-за малой толщины полотна и воэможности раздвигания волны имеет низкую устойчивость при резании.Целью изобретения является повышение устойчивости режущего органа и улучшение качества среза. 15Эта цель достигается тем, что полотно ножа выполнено в виде чередующихся плоских и имеющих отверстия цилиндрических участков, причем цилиндрические участки имеют одностороннюю внешнюю заточку, а плоские - двухстороннюю.На фиг. 1 схематически изображен общий вид предлагаемого ножа для срезания деревьев; на фиг, 2 - вариант вьщолненного ножа, режущая кромка которого состоит из чередующихся плоских и цилиндрических участков и образует прямую линию (вид спереди); иа фиг. 3 - вид в плане; на фиг. 4 - вариант выполнения ножа, у которого режущая кромка плоских участков смещена в сторону, противоположную направлению резания (вид спереди); на фиг. 5 - вид в плане.Нож для срезания деревьев, включает участки плоские 1 и цилиндрические 2, имеющие сквозные отверстия 3 и державки 4. Плоские 1 участки полотна ножа выполнены с двухсторонней заточкой 5, а рабочие основания каждого цилиндрического 2 участка имеют одностороннюю 6 внешнюю заточку,Нож для срезания деревьев работает следующим образом.Деревья срезают надвиганием двух ножей навстречу друг другу или надвиганием одного ножа на срезаемое дерево, с проти6777 воноложной стороны которого помешают упор (на чертежах не показана).Устойчивость ножа увеличивается за счет цилиндрических участков, обладающих повышенной жесткостью. Снижение возможности образования тре 1 цин достигается тем, что полотно ножа выполнено в виде чередующихся плоских и имеющих сквозные отверстия цилиндрических участков. 1 ОДуя снижения напряженного слоя в об. ласти перерезания древесины, режущая кромка плоских участков полотна ножа может быть смещена относительно режущей кромки цилиндрических участков в сторону, противоположную направлению резания,Цилиндрическая или близкая к ней форма режущей кромки позволяет практически любой ее точке осуществлять перерезание волокон древесины усилиями, прилагаемыми к ним под углом менее 90 о, что, в свою очередь, уменьшает трещинообразование. Наличие цилиндрических участков полотна ножа позволяет уменьшить толщи 284цу его плоских участков, что также снижает трещинообразование,Применение ножа для срезания .деревьев позволяет уменьшить возможность образования треплин и увеличить выход древесины с единицы плошади на 2-3 %.формула изобре тенияНож для срезания деревьев, включающий полотно ножа с гранями заточки, образующими режущую кромку, о т л и ч а ю щ и й - с я тем, что, с целью повышения устойчи- вости и улучшения качества среза, полотно ножа выполнено в виде чередующихся плоских и имеющих отверстия цилиндричес ких участков, причем цилиндрические участки имеют одностороннюю внешнюю заточку, а плоские - двухстороннюю.Источники информации, принятые вовнимание при экспертизе1. Авторское свидетельство СССРИо 247856, кл. А 01 (Ь 23/08, 1969,677728 Фиг. У 755 Подпиаениого комитета СССР ний и открьггий 35, Рауиская цаб д. 52/1 Тираж ЦНИИПИ Государствпо делам изобрете 13035, Москва, Жаэ нт", г. Ужг ";", ул. 11 .ктиа,яиал 1111 П Составитель С. Моисеичева
СмотретьЗаявка
2518763, 29.08.1977
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО КОНСТРУКТОРСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭНЕРГЕТИКИ ЛЕСНОЙ ПРОМЫШЛЕННОСТИ
СУПРОН ЮРИЙ ПЕТРОВИЧ, КОФАНОВ ВЛАДИМИР ВАЛЕНТИНОВИЧ, БОЖАК ВСЕВОЛОД ЛАВРОВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: деревьев, нож, срезания
Опубликовано: 05.08.1979
