Устройство для срезания вершиндеревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 810156
Автор: Икко
Текст

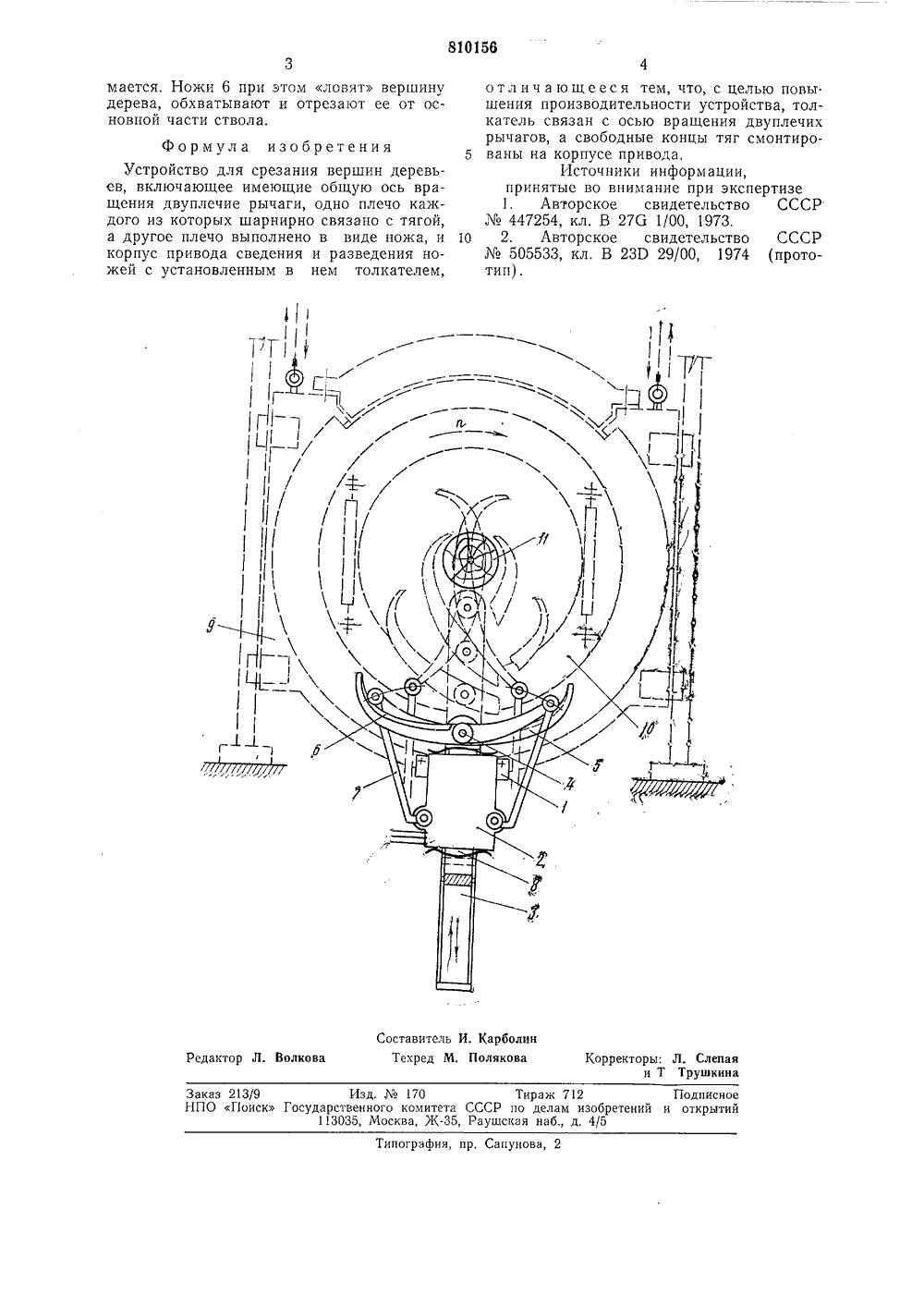

рЗЮБ 6 ОПИСАНИЕ й ЗОБР ЕЛЕН И 1 Союз Советских Социалистических Республико 07.03.81. Бюллетень М 43) Опубликов по делам изобретении ткрытии(45) Дата опубликования описания 07.03.81ШИН ДЕРЕВЬЕ 4) УСТРОЙСТВО ДЛЯ СРЕЗАН к устройствая древесины в лесной п о Изобретение относитсямдля безопилочного резани иможет быть использовано Рмышлен ности,Известно устройство для срезания вер- бшин деревьев, включающее два ножа, рычаги которых в двух точках шарнирно прикреплены к неподвижному основанию, иобщий гидропривод 1.Известно также устройство для срезания 1вершин деревьев, включающее имеющиеобщую ось вращения двуплечие рычаги,одно плечо каждого из которых шарнирносвязано с тягой, а другое плечо выполненов виде ножа, и корпус привода сведения и 16разведения ножей с установленным в немтолкателем 12.Недостатком известных устройств является то, что они имеют низкую производительность из-за невозможности сведенияножей одновременно с их подъемом.Цель изобретения - повышение производительности устройства.Достигается это тем, что толкатель связан с осью вращения двуплечих рычагов, асвободные концы тяг смонтированы на корпусе привода.На чертеже изображен общи предлагаемого устройства,0 оый ий вид арственный комитет (23) Приорите Устройство для срезания вершин деревьев состоит из основания 1, корпуса привода 2, выполненного в виде статора, его толкателя в виде вторичного элемента 3, к верхнему концу которого шарнирно прикреплены к общей оси 4 два двуплечих рычага 5. Одно плечо каждого рычага 5 снабжено ножом 6. К концу другого плеча шарнирно прикреплена кинематически связанная с корпуСом привода 2 тяга 7. В конечных точках рабочий и холостой ходы толкателя 3 ограничиваются амортизаторами 8. На амортизирующей прокладке (на чертеже не показана) основание 1 крепится к корпусу 9 сучкорезного механизма и вертикально перемещается вместе с ним при центровке его головки 10 относительно оси ствола дерева 11.Устройство работает следующим образом.С включением статора 2 в сеть переменного тока в его многофазной обмотке возникает бегущее магнитное поле, которое пронизывает вторичный элемент 3 и наводит в нем электродвижущую силу и токи. Силы взаимодействия магнитных полей токов вторичного элемента 3 с бегущим п лем статора 2 ведут за собой вторичн элемент 3 и он вместе с ножами 6 поди/1 1 рболин оставитель Корректоры: Л, Слепая и Т Трушкина едактор Л. Волко лякова хред ж 712 елам изобретений аб., д. 4/5 Изд 3 Ф 170 ТиГосударственного комитета СССР по 113035, Москва, Ж, Раушская одписное открытий Заказ 213/9НПО Пои пографня, пр. Сапуно мается. Ножи б при этом ловят вершинудерева, обхватывают и отрезают ее от основной части ствола. Формула изобретенияУстройство для срезания вершин деревьев, включающее имеющие общую ось вращения двуплечие рычаги, одно плечо каждого из которых шарнирно связано с тягой, а другое плечо выполнено в виде ножа, и корпус привода сведения и разведения ножей с установленным в нем толкателем,отл ич а ю щееся тем, что, с целью новы.щения производительности устройства, толкатель связан с осью вращения двуплечихрычагов, а свободные концы тяг смонтиро 5 ваны на корпусе привода,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР447254, кл. В 276 1/00, 1973,10 2. Авторское свидетельство СССР505533, кл, В 230 29/00, 1974 (прототип).
СмотретьЗаявка
2770153, 25.05.1979
ИККО КАРЛ ПАВЛОВИЧ
МПК / Метки
МПК: A01G 23/08
Метки: вершиндеревьев, срезания
Опубликовано: 07.03.1981
Код ссылки
<a href="https://patents.su/2-810156-ustrojjstvo-dlya-srezaniya-vershinderevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания вершиндеревьев</a>
Механизм для срезания деревьев
Номер патента: 1218915
Опубликовано: 15.03.1986
МПК: A01G 23/08
Метки: деревьев, механизм, срезания
...выполненные в45виде стоек угловой формы передний 93и задний 94 левые кронштейны, с которыми соединены группами болтов 95соответствующие кронштейны 64 и 70,между прилежащими боковыми поверхностями соединенных кронштейнов установлены комплекты прокладок 96;между соответствующими прилежащимипередними и задними поверхностямиэтих соединенных кронштейнов установ"лены комплекты проклацок 97.Как видно из фиг, 4, нижняя сторона втулки 50, хвостовая кромка 84 ножа 78 и взаимно противолежащиекромки переднего 64 и заднего 70левых обращенных вниз кронштейновограничивают совместно окно 98. Окно 98, а также окно не показано),аналогичным образом ограничиваемоесовместно втулкой 49, ножом 77 икронштейнами 63 и 69 и расположенное с...
Устройство для срезания деревьев
Номер патента: 494856
Опубликовано: 05.12.1975
Автор: Карл
МПК: A01G 23/08
...части кольца, и в результате кольцо хорошо удерживается и направляется, Нижняя кромка кольца 1 (т. е, кромка, противоположная кромке с зубьями) поддерживается рядом фланцевых роликов 29, концы валов которых установлены во внешнем и внутреннем чашеобразных элементах 23 и 24 соответственно,Внешний элемент 23 держателя 15 образует опору для вала 30 с зубчатым колесом 8, которые взаимодействуют с рядом отверстий 7 для вращения кольца 1 относительно его оси.Вал 30 связан с гидравлическим роторным двигателем 22, установленным на держателе 15, и таким путем кольцо 1 может быть повернуто с нужной скоростью.Режущее кольцо может включать внешний сегмент сферической чаши, подвешенной на стреле крана, при этом режущее кольцо установлено...
Машина для обработки срезанных деревьев
Номер патента: 511211
Опубликовано: 25.04.1976
Автор: Васильев
МПК: B27L 1/00
...в вертикальной плоскости в направляющих 13, для этого она снабжена роликами.Подъем и опускание каретки 12 производится гидроцилиндром, Отмер длин сортиментов производится при помощи подвижногоупора, установленного на приемном лэтке1. Устройство приемного лотка позволяетопускать сортимент при мало заполненном,или пустом накопителе и сбросить его снебольшой высоты, чем обеспечивается точность укладки и накэпители,Г 1 равильнэсть укладки сортиментов поторцам достигается тем, что машина перемещается пэ рельсовому пути, а продольного перемещения сортиментов после распиловки не производится, Правильность укладки сортиментов вдоль накэпителя и исключение последующей раскатки их вручную достигается соответствующим перемещением35машины по...
Машина для срезания деревьев
Номер патента: 585826
Опубликовано: 30.12.1977
Авторы: Герасименко, Недашковский
МПК: A01G 23/08
...и связанная с ней низкая надежность в р а боте.Цель изобретения - упрощение констр машины и повышение эффективности р машины.Это достигается тем, что приспособление для перемещения срезанных деревьев выполнено в виде раздвижных с помощью силового ци(5) М. Кл,2 А 016 23/08ки 17 с приводом от гидродвигателя 18 через редуктор 19, В передней части рамы самоходного шасси установлен прижимной каток 20, а под рамой - обжиматель 21 пачек деревьев.Работа машины для срезания деревьев осуществляется слодующим образом,При движении машины оператор направляет уловители 7 на ряд деревьев, подлежащих валке, опускает бункер на колесо 6, включает гидродвигатели 9 и 18, и машина с открытыми обжимающими рычагами 11 приближается к дереву, В процессе...
Машина для срезания деревьев
Номер патента: 976900
Опубликовано: 30.11.1982
Авторы: Герасименко, Недашковский, Никитин
МПК: A01G 23/08
...рычага через гидроцилиндр 18 и упругий элемент, например пружину 19, соединяется с горизонтальной рамой 4.5Нерабочая зона дисковой пилы закрыта защитным кожухом 20. С противоположной стороны по отношению к срезающему органу и ниже его на горизонтальной раме 4 закреплено основание 21 бункера, гидрораспределитель 22 со штангой 23 и двумя пружи изми 24 и 25 с регулировочными гайками 26 и 27, гидроцилиндр 28 и штанга 29 с шарнирно закрепленным толкателем 30, пружиной 31 и упором 32, Шток гидроцилиндра 28 соединен шарнирно со штангой 29 при помощи упора 32, через отверстие которого про 15 ходит штанга 23.Работа машины для срезания деревьев протекает следующим образом.При движении машинь по оси ряда оператор опускает бункер на колеса 5 при...
