Устройство для разделения навозана твердую и жидкую фракции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 810114
Автор: Иванов
Текст

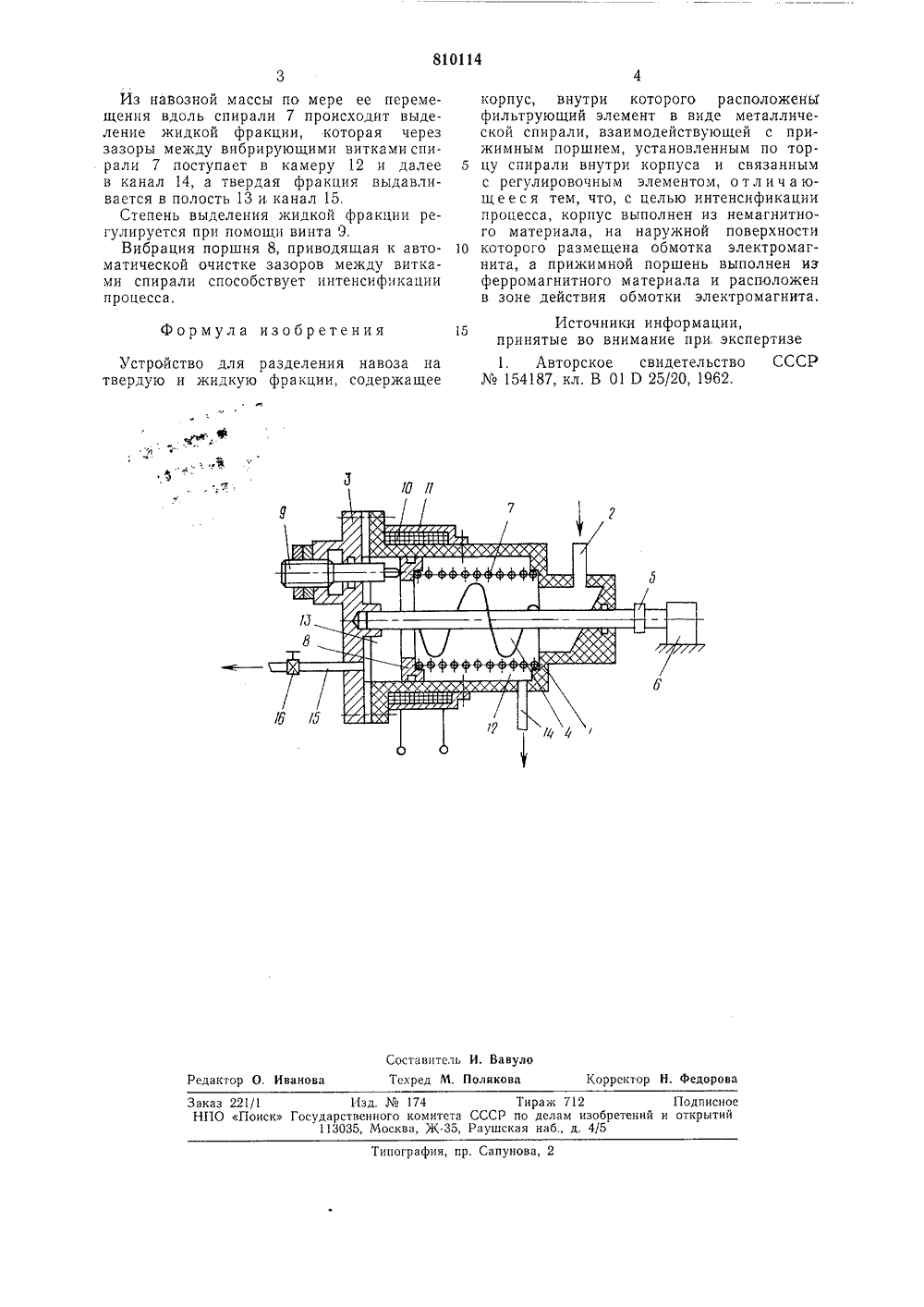

О П И С А Н И Е 810 И 4ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических(22) Заявлено 18,06,76 (21) 2376300/30-15с присоединением заявки Ме(45) Дата опубликования описания 07,03.81 51) М. Кл. " С 3/00 Государстеенный комитет(088,8) по делам изобретений ткрытнн(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НАВОЗ НА ТВЕРДУЮ И ЖИДКУЮ ФРАКЦИИщпй элемент алиодной 1, а другой -Цилпндрическии фильтруюв виде металлической спистороной упирается в корпусв прижимной поршень 8.В поршень 8 упирается рвинт 9, расположенный в кр улировочныиышке 3. кольцевая ного тока Известно устройство для разделениявеществ на твердую и жидкую фракции,содержащее корпус, внутри которого расположены фильтрующий элемент в видеметаллической спирали, взаимодействующей с прижимным поршнем, установленным по торцу спирали внутри корпуса исвязанным с регулировочным элементом111Недостатком таких установок является 10необходимость периодического прерыванияпроцесса разделения для прочистки зазоров между витками пружипного фильтрационного элемента.Цель изобретения - устранение этого 15недостатка.Цель достигается тем, что корпус выполнен из немагнитного материала, на наружной поверхности которого размещена обмотка электромагнита переменного тока, 20а прижимной поршень выполнен из ферромагнитного материала и расположен в зонедействия обмотки электромагнита,Изобретение поясняется чертежом.Устройство содержит корпус 1, выполненный из немагнитного материала, с приемной горловиной 2 и крышкой 3,В корпусе 1 установлен шнек 4, черемуфту 5 связанный с приводом 6. На корпусе 1 расположенаобмотка электромагнита перемен10, закрытая кожухом 11.Спираль 7 и поршень 8 разделяют внутреннюю полость корпуса 1 на камеру 12 жидкой фракции и выходную полость 13, имеющие выходные каналы 14 и 15. Причем на выходном канале 15 установлен регулируемый запорный элемент 16, предназначенный для регулирования степени выделения жидкой фракции.Устройство работает следующим образом.Навоз под давлением через приемную горловину 2 поступает во внутреннюю полость установки, в которой под действием вращающегося шнека 4 перемещается вдоль его оси,Обмотку электромагнита подключают к сети переменного тока. Под действием магнитного поля поршень 8 вибрирует, изменяя расстояние между витками спирали 7,810114 Формула изобретения Составитель И. ВавулоТсхред М. Полякова Редактор О. Иванова Корректор Н. Федорова Заказ 221/ Изд.174 Тираж /12 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 3Из навозной массы по мере ее перемещения вдоль спирали 7 происходит выделение жидкой фракции, которая через зазоры между вибрирующими витками спирали 7 поступает в камеру 12 и далее в канал 14, а твердая фракция выдавливается в полость 13 и. канал 15,Степень выделения жидкой фракции регулируется при помощи винта 9,Вибрация поршня 8, приводящая к автоматической очистке зазоров между витками спирали способствует интенсификации процесса,Устройство для разделения навоза натвердую и жидкую фракции, содержащее корпус, внутри которого расположень 1 фильтрующий элемент в виде металлической спирали, взаимодействующей с прижимным поршнем, установленным по тор цу спирали внутри корпуса и связаннымс регулировочным элементом, о т л и ч а юще е с я тем, что, с целью интенсификации процесса, корпус выполнен из немагнитного материала, на наружной поверхности 10 которого размещена обмотка электромагнита, а прижимной поршень выполнен из ферромагнитного материала и расположен в зоне действия обмотки электромагнита. Источники информации,принятые во внимание при, экспертизе1, Авторское свидетельство СССР154187, кл. В 01 Р 25/20, 1962.
СмотретьЗаявка
2376300, 18.06.1976
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНОИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙИНСТИТУТ ПО СЕЛЬСКОМУ СТРОИТЕЛЬСТВУ
ИВАНОВ ВИКТОР ФЕДОРОВИЧ
МПК / Метки
МПК: A01C 3/00
Метки: жидкую, навозана, разделения, твердую, фракции
Опубликовано: 07.03.1981
