Устройство для измерения парамет-pob линейных интегральных cxem

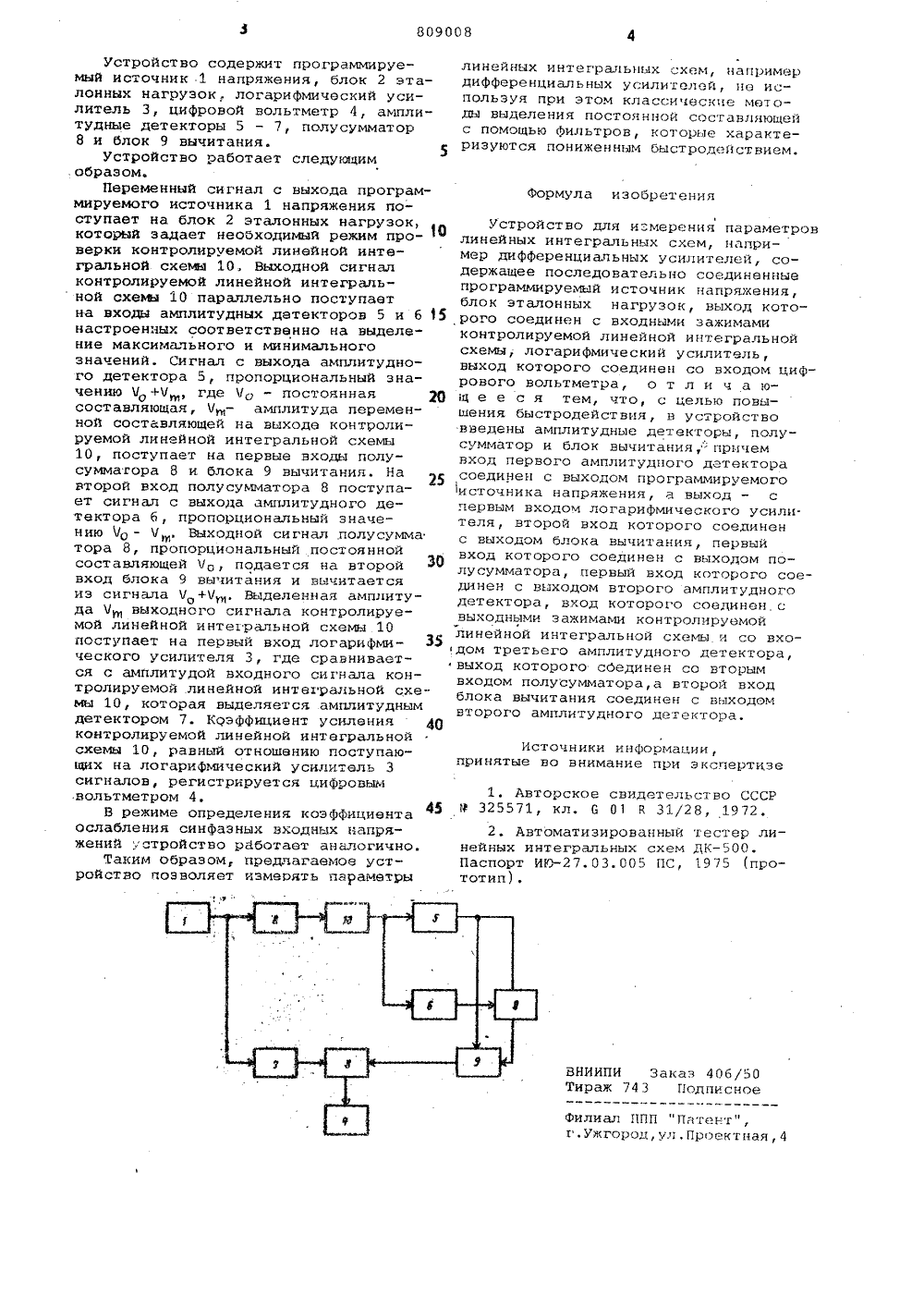

Союз Советских Социалистических Республик(22) Заявлено 060379 (21) 2733845/18-21с присоединением заявки йо(23) ПриоритетОпубликовано 2802.81. Бюллетень Йо 8 С О 1 й 31/28Государственный комитет СССР по делам изобретений и открытий(088. 8) Дата опубликования описания 2 802.81(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ЛИНЕЙНЫХ ИНТЕГРАЛЬНЫХ СХЕМ Изобретение относится к электро-измерительной технике и может быть использовано для измереиия параметров линейных интегральных схем.Известны устройства, содержащие генератор задающих сигналов, коммутатор режимов работы, преобразователь аналог-код, блок согласования, вычислительный блок, блок индикации, блок сравнения, источник опорного напряжения, блок эталонных нагрузок и фильтр высших частот 1 .Недсстаток известных устройств заключается в их пониженном быстродействии, обусловленном значительной 15 инерционностью фильтра высших частот,Наиболее близким по теХнической сущности к предлагаемому является устройство для измерения параметров линейных интегральных схем,содержа щее программируемый источник напряжения, блок эталонных нагрузок, Фиксаторы уровня, двухполупериодный выпрямитель, логарифмический усилитель . и цифровой вольтметр 12 3.25Недостаток этого устройства заключается в его пониженном быстродействии.Цель изобретения - повышение быстродействия, 30 Поставленная цель достигается тем, что в устройство, содержащее последовательно соединенные программируемый источник напряжения и блок эталонных нагрузок, выход которого соединен с входными зажимами контролируемой линейной интегральной схемы, логарифмический усилитель, выход которого соединен со входом цифрового вольтметра, введены амплитудные детекторы, полусумматор и блок вычитания, причем вход первого амплитудного детектора соединен с выходом программируемого источника напряжения, а выход - с первым входом логарифмического усилителя, второй вход которого соединен с выходом блока вычитания, первый вход которого соединен с выходом полусумматора, первый вход которого соединен с выходом второго амплитудного .детектора, вход которого соединен с выходными зажимами контролируемой линейной интегральной схе:ы и со входом третьего амплитудного детектора,выход которого соединен со вторым входом полусумматора,а второй вход блока вычитания соединен с выходом второго амплитудного детектора.На чертеже приведена блок-схема устройства.809008 Формула изобретения каз 406/50 Подписное ВНИИПИТираж 743 Филиал ППП "Патент", г.ужгород,ул,Проект устройство содержит программируемый источник 1 напряжения, блок 2 эталонных нагрузок, логарифмический усилитель 3, цифровой вольтметр 4, амплитудные детекторы 5 - 7, полусумматор 8 и блок 9 вычитания.5Устройство работает следующим .образом.Переменный сигнал с выхода программируемого источника 1 напряжения поступает на блок 2 эталонных нагрузок, который задает необходимый режим про-верки контролируемой линейной интегральной схемы 10, Выходной сигнал контролируемой линейной интегральной схемы 10 параллельно поступает на входы амплитудных детекторов 5 и б 15 настроенных соответственно на выделение максимального и минимального значений. Сигнал с выхода амплитудного детектора 5, пропорциональный значению Чо +Чти где Чо - постоянная 20 составляющая, Ч, - амплитуда переменной составляющеи на выхода контролируемой линейной интегральной схемы 10, поступает на первые входы полу- сумматора 8 и блока 9 вычитания. На второй вход полусумматора 8 поступает сигнал с выхода амплитудного детектора б, пропорциональный значению Чо - Ч . Выходной сигнал полусумма тора 8, пропорциональный постоянной составляющей Чо, подается на второй вход блока 9 вычитания и вычитается из сигнала Ч +Ч . Выделенная амплитуода Ч 1, выходного сигнала контролируемой линейной интеральной схемы 10 поступает на первый вход логарифми- З 5 ческого усилителя 3, где сравнивается с амплитудой входного сигнала контролируемой линейной интегральной схемы 10, которая выделяется амплитудным детектором 7. КОэффициент усиления 4 О коитролируемой линейной интегральной схемы 10, равный отношению поступающих на логарифмический усилитель 3 сигналов, регистрируется цифровым вольтметром 4.В режиме определения коэффициента ослабления синфазных входных напряжений устройство работает аналогично.Таким образом, предлагаемое устройство позволяет измерять параметры линейных интегральных схем, напримердиФференциальных усилителей, не ис -пользуя при этом классические методы выделения постоянной составляющейс помощью фильтров, которые характеризуются пониженным быстродействием,Устройство для измерения параметров линейных интегральных схем, например дифференциальных усилителей, содержащее последовательно соединенные программируемый источник напряжения, блок эталонных нагрузок, выход которого соединен с входными зажимами контролируемой линейной интегральной схемы, логарифмический усилитель, выход которого соединен со входом цифрового вольтметра, о т л и ч а ющ е е с я тем, что, с целью повышения быстродействия, в устройство введены амплитудные детекторы, полу- сумматор и блок вычитания, причем вход первого амплитудного детектора соединен с выходом программируемого источника напряжения, а выход - с первым входом логарифмического усилителя, второй вход которого соединен с выходом блока вычитания, первый вход которого соединен с выходом полусумматора, первый вход которого соединен с выходом второго амплитудного детектора, вход которого соединен.с выходными зажимами контролируемой линейной интегральной схемы и со вхо,дом третьего амплитудного детектора, выход которого сбединен со вторым входом полусумматора,а второй вход блока вычитания соединен с выходом второго амплитудного детектора,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 325571, кл. 0 01 Р 31/28, 1972. 2. Автоматизированный тестер линейных интегральных схем ДК. Паспорт ИЮ.03.005 ПС, 1975 (прототип).
