Уплотнение вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

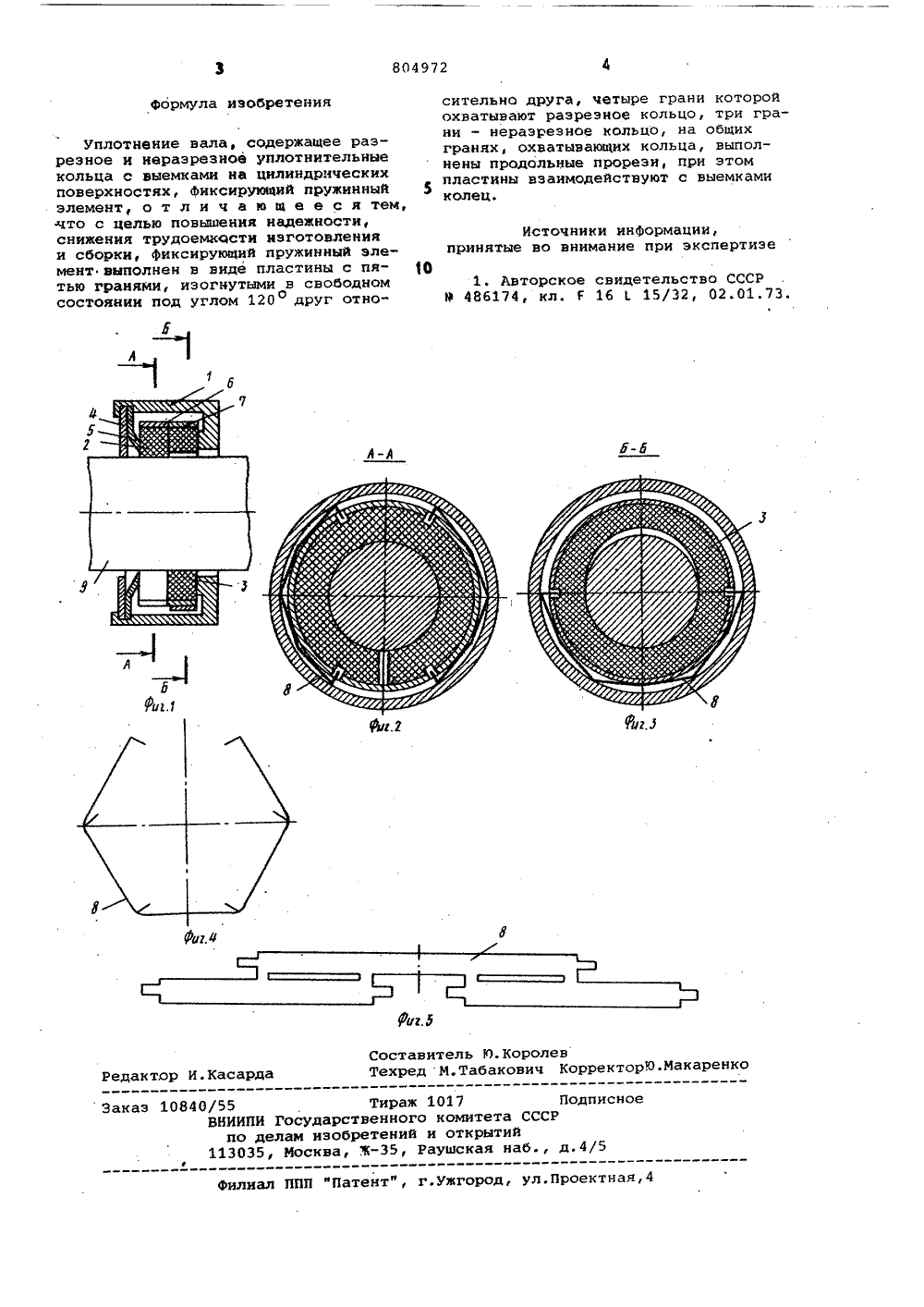

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВЙ ТИЬСТВУСоюз Советских Социалистических Республик(22) Заявлено 183479 (21 2756063/25-08с присоединением заявки Мо -(23) ПриоритетОпубликовано 150281, Бюллетень Йо 6Дата опубликования описания 150281 Р 1)М, Кл,з Г 16 ) 15/54 Государственный комитет СССР по делам изобретений и открытий(54) УПЛОТНЕНИЕ ВАЛА Изготовление предлагаемого устройства повышает надежность уплотнения и снижает трудоемкость его изготовления. Изобретение относится к уплотнительной технике и может быть. использовано в качестве уплотнения вращающихся валов в компрессорах, насосах,а также подвижных штоков,Известно уплотнение, состоящее изразрезного и неразреэного уплотнительных колец, стягивающих их браслетныхпружин и шпонов (штиФтов), фиксирующих кольца относительно другдруга (11,Недостаток этого уплотнения - сложность конструкции, вызванная применением однофункциональных элементов(пружин, шпонок, Фиксаторов) для 15взаимной фиксации колец и их прижатия к валу.Цель изобретения - снижение трудоемкости изготовления и сборки, повышение надежности.Поставленная цель достигается тем,что в предлагаемом уплотнении взаим- .ная фиксация колец и их прижатие квалу осуществляется пластинчатым пружинным элементом с пятью гранями,изогнутыми в свободном состоянии(до сборки) под углом 120 о, четыреграни которого охватывают разрезноекольцо, три - нераэрезное кольцо, наобщих гранях, охватывающих кольца, 30 выполнены продольные прорези, при этом концы элемента взаимодействуют с выемками, выполненными в кольцах.На фиг.1 схематически изображено уплотнение, общий вид; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1; на фиг.4 - пружина, на фиг.5 - развертка пружины. уплотнение содержит стакан 1, в котором установлены разрезное кольцо 2 и неразрезное кольцо 3, шайба 4 и тарельчатая пружина 5, Между стаканом 1 и бандажами 6 и 7 установлена пружина 8, прижимающая кольца 2 и 3 к валу 9, вследствие чего обеспечивается безэазорное уплотнение. Пружина изготавливается штамповой, Участки общих граней разделены прорезями, что оставляет необходимую свободу для независимого радиального перемещения колец. Концй пружины 8 изогнуты и размещены в выемках колец 2 и 3, что обеспечивает взаимную фиксацию колец./55 Тираж 1017ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, %-35, Раушская наб.,Заказ 1084 5 илиал ППП Патент", г,Ужгород, ул.Проектна Уплотнение вала, содержащее разрезное и нераэрезное уплотнительные кольца с выемками на цилиндрических поверхностях, фиксирующий пружинный 5 элемент, о т л и ч а ю щ е е с я тем, что с целью повышения надежности, снижения трудоемкости изготовления и сборки, Фиксирующий пружинный элемент выполнен в виде пластины с пя тью гранями, изогнутыми в свободном состоянии под углом 120 друг отно- о сительно друга, четыре грани которойохватывают разрезное кольцо, три грани - нераэрезное кольцо, на общихгранях, охватывающих кольца, выполнены продольные прорези, при этомпластины взаимодействуют с выемкамиколец. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР 9 486174, кл. Г 16 Е 15/32, 02. 01, 73.
СмотретьЗаявка
2756063, 18.04.1979
ПРЕДПРИЯТИЕ ПЯ А-3556
ГОЛЫШЕВ ЮРИЙ ЯКОВЛЕВИЧ, СКУРАТОВ БОРИС ИВАНОВИЧ
МПК / Метки
МПК: F16J 15/54
Метки: вала, уплотнение
Опубликовано: 15.02.1981
Код ссылки
<a href="https://patents.su/2-804972-uplotnenie-vala.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение вала</a>
