Сырьевая смесь для получения белогосульфосодержащего цемента

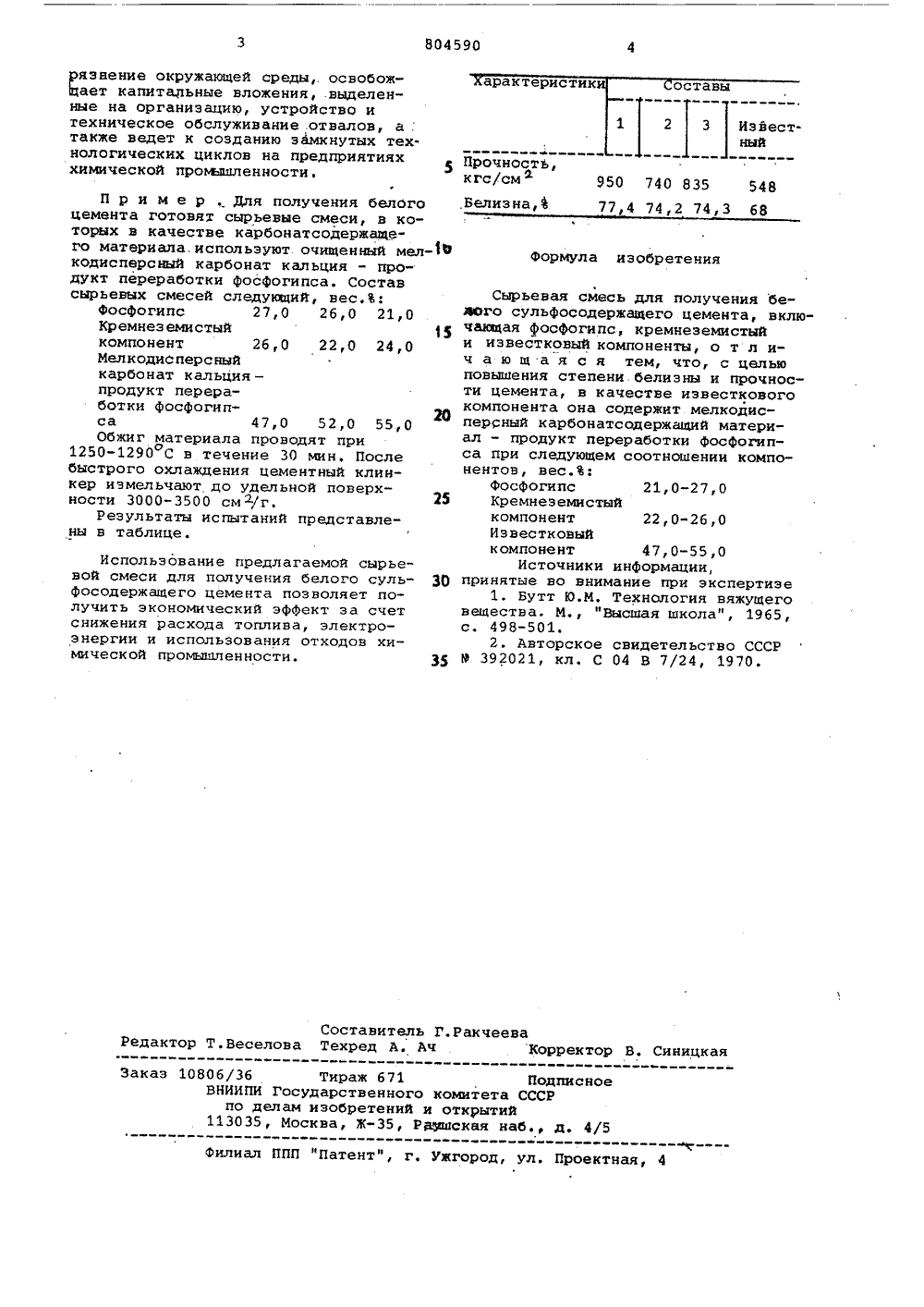

Сфнп Советсник Сфцимнстичвсниа РесеубаикОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТУСКОВУ Св ИТВЛЬСТВУ (б 1) Дополнительное к авт. сеид-ву - (22) Заявлено ЪК 04,79 (21) 2750776/29-33 с присоединением зеяки ИУ -(23) ПриоритетОпубликоввно 15.0231, Бюллетень Й 9 б Дата опубликования описания 150281 пц 804590 51 М.,(з С 04 В 7/08 ГосударствеииыЯ комитет,азсср по даМм изобретеииЯ и: открытиЯ(72) Авторы изобретения А.А.Пащенко, Е.А. Старчевская, Л.И. Ку Н.ф, Русин и Г.ф. Дейнека . Киевский ордена Ленина полит нм.50-летия Великой Октябрьс революции и Физико-химически(54) СЫРЬЕВАЯ СМЕСЬ ОЛУЧЕНИЯ БЕЛОГО СУЛЬФОСОДЕРЖАЩЕГМЕНТА 1 в качестве известкового компонента мелкодисперсный карбонатсодержащий материал - продукт переработки фосфогипса при следующем соотношении компонентов, вес.%:фосфогипс 21,0-27,0Кремнеземистый компонент 22;0-26,0Известковыйкомпонент 47,0-55,0Введение очищенного мелкодисперсного, полученного из фосфогипса, карбонатосодержащего компонента в цементную сырьевую смесь оказывает положительное влияние на белизну, в силу чистоты материала и прочность цемента. Повышение прочностных. характеристик цемента происходит вследствие достижения полной кристаллизации клинкерных минералов, так как мелкодисперсяый:карбонатсодержащий компонент способствует более полному прохождению реакций между взаимодействующими атериалами, что вЕдет к образованию жнералов совершенной структуры. Использование фосфогипса и продукта его переработки - карбонатсодержащего компонента с целью получения.сульфосодержащего цемента предотвращает эаг 2 Изобретение относится к промышленности строительных материалов, а именно к технологии декоративных цементов.5Известны сырьевые смеси для получения белых цементов, состоящие из маложелеэистых карбонатсодержащих и глинистых материалов, в качестве которых используют чистый известняк или мел и каолин (1.К недостаткам этих цементов отно сится высокая температура обжига . (100-1550 С).Наиболее близкой к изобретению является сырьевая смесь для получе ния белого цемента 2, включающая вес.%:Кремнеземистыйкомпонент 4 3-52Известняк 12-23 Офосфогипс 28-38Цель изобретения - повышение белизны цемента и улучшение прочностных характеристик цемента, полученного при низкой температуре.25Поставленная цель достигается тем, что сырьевая смесь для получения белого сульфосодержащего цемента, включающая фосфогипс, кремнеземистьф ,и известковый компоненты, содержит ЗО Здд Я нически институт й соцн истичВ:кой институт А Украинской ССР804590 Прочностб,кгс/см фБелиз на, 4 950 740 835 54877,4 74,2 74,3 68 формула изобретения Составитель Г.РакчееваТехред А, Ач Корректор В. Синицкая Редактор Т.Веселова Заказ 10806/36 Тираж 671 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Рдршская наб., д. 4/5аЙ е филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 яэнение окружающей среды,. освобожает капитальные вложения, выделенные на организацию, устройство и техническое обслуживание отвалов, атакже ведет к созданию замкнутых тех. нологических циклов на предприятиях химической проьыаленности. П р и м е р , Для получения белого цемента готовят сырьевые смеси, в которых в качестве карбонатсодержащего материала.используют очищенный мелкодисперсный карбонат кальция - продукт переработки фосфогипса. Состав сырьевых смесей следующий, вес,В:Фосфогипс 27,0 26,0 21,0Кремнеземистыйкомпонент 26,0 22,0 24,0Мелкодисперсныйкарбонат кальция -продукт переработки фосфогипса 47,0 52,0 55,0Обжиг материала проводят при 1250-1290 С в течение 30 мин. После быстрого охлаждения цементный клинкер измельчают до удельной поверхности 3000-3500 см /г.Результаты испытаний представлены в таблице. Использование предлагаемой сырьевой смеси для получения белого сульфосодержащего цемента позволяет получить экономический эффект за счет снижения расхода топлива, электроэнергии и использования отходов химической промышленности. Сырьевая смесь для получения белого сульфосодержащего цемента, включающая фосфогипс, кремнеземистыйи известковый компоненты, о т л ич а ю щ а я с я тем, что, с цельюповышения степени белизны и прочности цемента, в качестве известковогокомпонента она содержит мелкодисперсный карбонатсодержащий материал - продукт переработки фосфогипса при следующем соотношении компонентов, вес.%:фосфогипс 21, 0-27, О25 Кремнеземистыйкомпонент 22, 0-26,0Известковыйкомпонент 47,0-55,0Источники информации,3 О принятые во внимание при экспертизе1. Бутт Ю.М, Технология вяжущеговещества, М., "Высшая школа", 1965,с. 498-501.2. Авторское свидетельство СССР35 9 392021, кл. С 04 В 7/24, 1970.
