Способ автоматического регулирования процесса сушки сыпучих и тонких листовых материалов

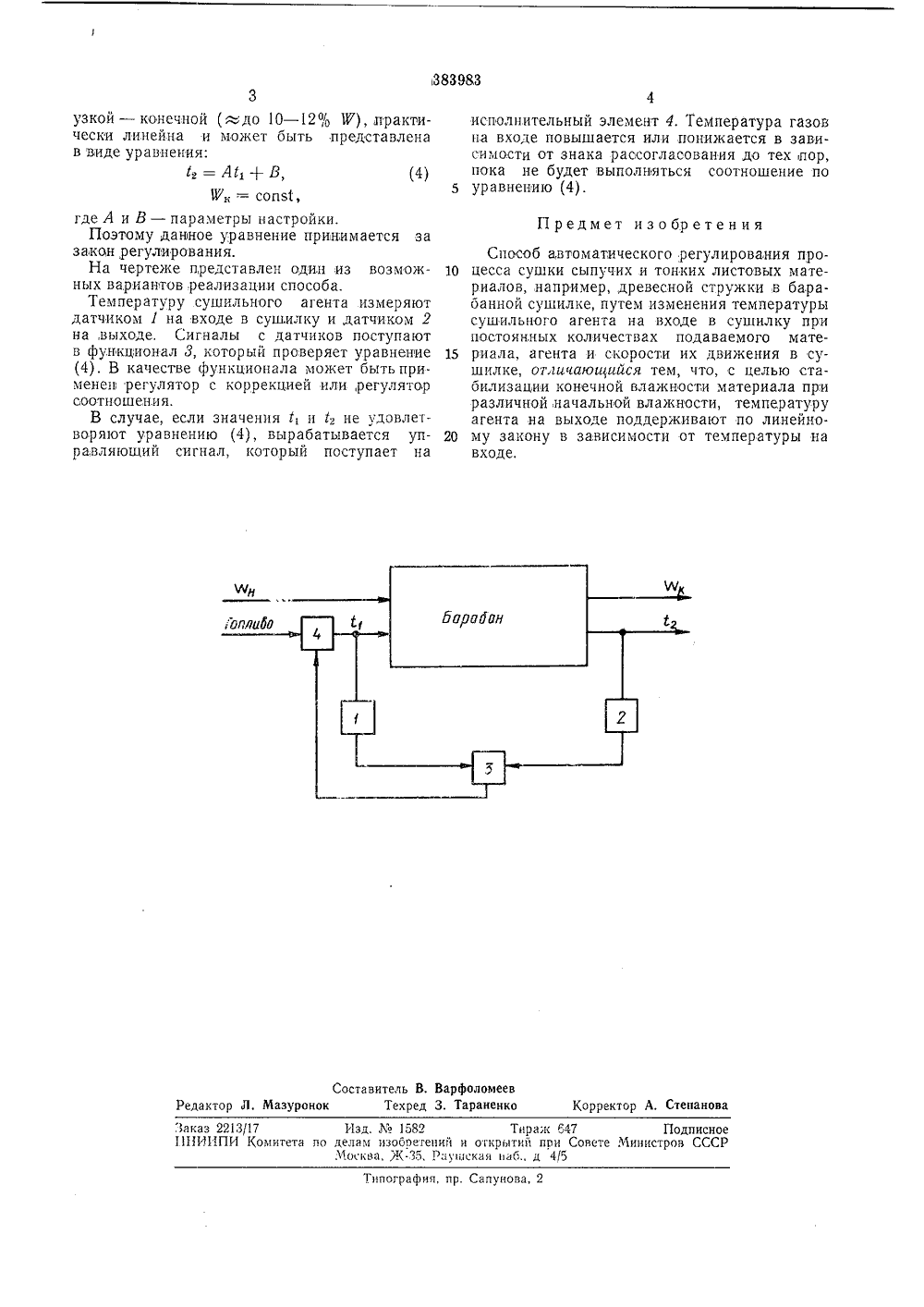

О П И С А Н И Е 383983ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соав Соватоиив Свциаливтичввкиа РвврубливЗависимое от авт, свидетельстваЗаявлено 291971 (Л 1640081/24-6) Кл. Е 26 Ь 21,/1 вкис присоединением оритет Комитет по делам обретений и открыти ри Совете Министров СССРОпубликовано 23,7.1973. Бюллетень24 Дата опубликования описания 15.И 11.1973 ДК 66.047,1:62-533.65 (088.8) Авторы зобретения, Ишмаметов Н, Конкин, И, В. Кречетов, Н. Г. Полуэктои Т, И. )Кбанков сесоюзный научно-исследовательский и конструкторский институ деревообрабатывающего машиностроенияЗаявител ПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕСС СУШКИ СЫПУЧИХ И ТОНКИХ ЛИСТОВЫХ МАТЕРИАЛОВ е = ,К, ,) к= р(и) ). (2) Исключая Т двух уравнений, получаЧа (1, е) . 3) м, конечная влажность мат функцией от входной и выход агента сушки при условии пс ества материала, агента сушки ижения в сушилке.эксперименты и теоретическис казали, что Ра в шиРокомдианачальной влажности и при Таким оораз риала является 5 ной температур стоянства коли и скорости их д Проведенные исследования п О пазоне значеннИзобретение относится к технике сушки и может найти применение в сушильных аппаратах с прямоточным процессом, например, в барабанных сушилках, при сушке сыпучих и тонких листовых материалов, когда необходимо получить определенную конечную влажность высушенного продукта.Известны спосооы автоматического регулирования процесса сушки путем,изменения температуры входящих газов в зависимости от загрузки материалом сушильного барабана.Однако этот способ не может быть использован, когда начальная влажность материала имеет широкий диапазон изменения и когда необходимо поддерживать постоянной во времени загрузку барабана материалом.Цель изобретения - стабилизация конечной влажности материала при различной начальной влажности.Для этого поддерживают температуру сушильного агента на выходе по линейному закону в зависимости от температуры на входе при постоянных количествах подаваемого материала, агента и скорости их движения в сушилке, что позволяет с высокой точностью стабилизировать конечную влажность материала.Процессом сушки управляют путем изменения температуры входящих газов, а случайное изменение во времени начальной влажности материала играет роль возмущающего воздеиствия.В подобной схеме барабан можно представить с двумя переменными входными величинами и двумя выходными.Начальная влажность материала 1 Ги температура входящих газов г, - входы барабана, а конечная, влажность материала 1 Г, и тем- О пература выходящих газов 1, - его выходы.Каждой паре входных значений в установившемся режиме соответствует только одна паравыходных, т. е, существуют уравнения:383983 Предмет изобретения Составитель В. Варфоломеев Редактор Л. Мазуронок Техред 3. Тараненко.1 аказ 2213/17 Изд, Ло 1582 Тираж 647 Подписное1 ШИИПИ Комитета по делам изобоетепий и открытий при Совете Министров СССРМосква, )К, Рвунская наб., д 4/5 Типография, пр. Сапунова, 2 3узкой - конечной (:до 10 - 12 о/о Я 7)практически линейна и может быть представлена в виде уравнения:1 а = А 1+ В, (4)В, = сопз 1,где А и В - параметры настройки.Поэтому данное уравнение принимается за закон, регулирования.На чертеже представлен один из возможных вариантов реализации способа.Температуру сушильного агента измеряют датчиком 1 на входе в сушилку и датчиком 2 на,выходе. Сигналы с датчиков поступают в функционал 3, который проверяет уравненне (4). В качестве функционала может быть применен регулятор с коррекцией или регулятор соотношения.В случае, если значения 1 и 12 не удовле 1- воряют уравнению (4), вырабатывается управляющий сигнал, который поступает на исполнительный элемент 4, Температура газов па входе повышается или понижается в зависимости от знака рассогласования до тех пор, пока не будет выполииться соотношение по 5 уравнению (4). Способ автоматического регулирования про цесса сушки сыпучих и тонких листовых материалов, например, древесной стружки в барабанной сушилке, путем изменения температуры сушильного агента на входе в сушилку при постоянных количествах подаваемого мате риала, агента и скорости их движения в сушилке, отличающийся тем, что, с целью стабилизации конечной влажности материала при различной начальной влажности, температуру агента на выходе поддерживают по линейно му закону в зависимости от температуры навходе,
