Уплотнители для поршней двигателей и компрессоров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

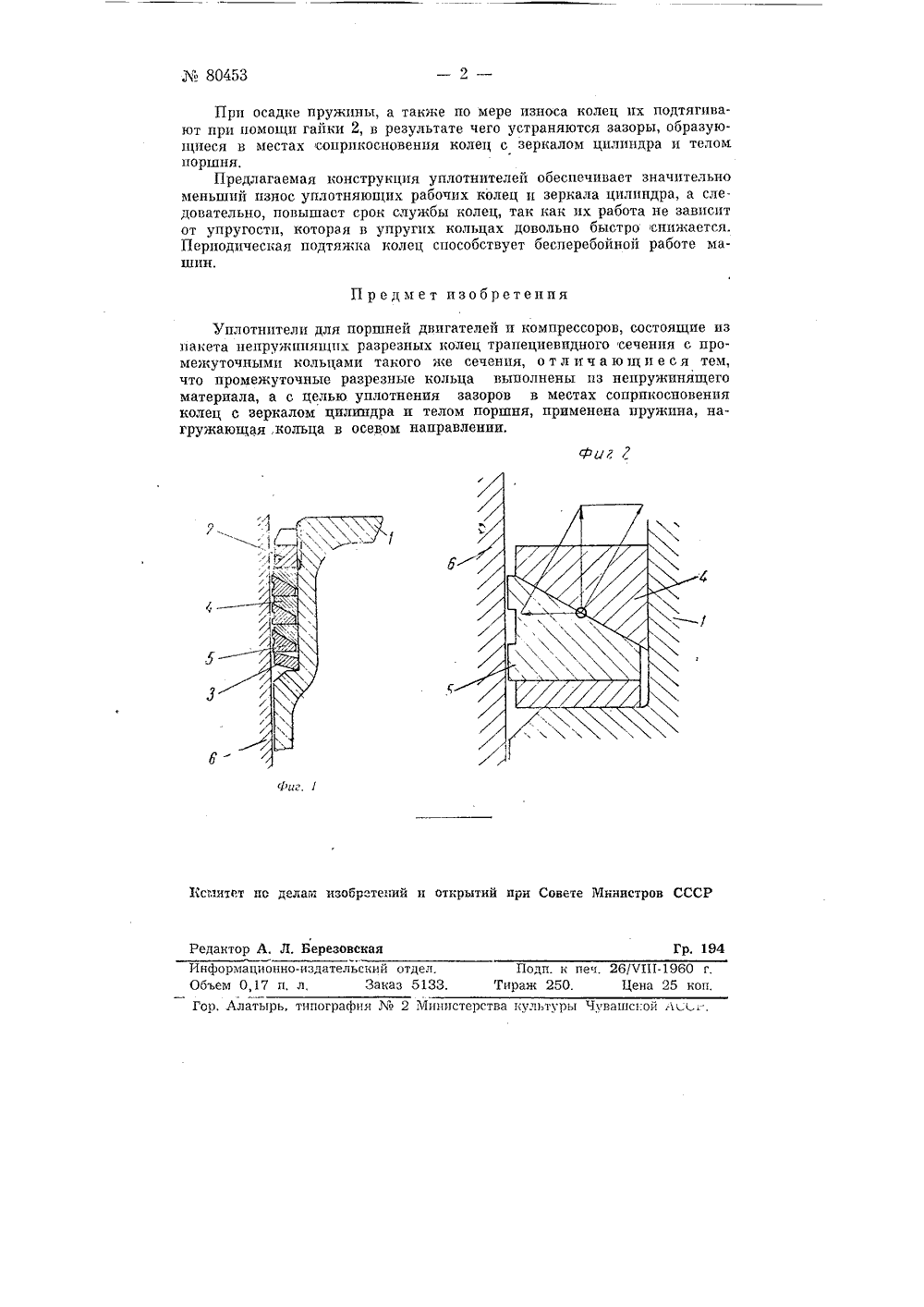

П, Ф, Зубец и А, Н, Филиг ПЛОТНИТЕЛИ ДЛЯ ПОРШНЕЙ И КОМПРЕССОРОВЗаявлено 5 ноября 1948 г. за Ъо 386872 в 1 омитет но пзооретенпя и открытиям при Совете Министров СССРПредметом изобретения являются уплотнители для поршней двигателей и компрессоров, состоящие из пакета непружпнящпх разрезных колец трапециевидного сечения с промежуточными кольцами такого жссечения,Отличительная особенность предлагаемого уплотнителя заключается в тоъг, что промежуточные разрезные кольца выполнены пз иепружииящего материала, а для уплотнения зазоров в местах соприкосновения колец с зеркалом цилиндра и телом поршня применена пружина, действующая на кольца в осевом направлении,горшень 1 в цилиндре 6 двигателя пли компрессора уплотняется при помощи пакета непружинящих разрезных рабочих колец 5 трапециевидного сечения, помещаемых внутренними поверхностями па заточке верхней части поршня и разделенных между собой при помощи промежуточных, то же непружинящих, разрезпых колец 4.Пакет стягивается и укрепляется на заточке поршня кольцевои гайкой 2.Кольца прижимаются к зеркалу цилиндра прп помощи пружины 3. Под действием этой пружины на торцы колец в осевом направлении рабочие кольца 5 и промежуточные кольца 4 после сопряжения своими коническими поверхностями расходятся: раоочие кольца в направлении от поршня к зеркалу цилиндра 6, а промежуточные - ат зеркала цилиндра к заточной части поршня. Таким образом устраняются зазоры между кольцами и поверхностями указанных деталей,Давление газов является дополнительным усилием, действующим на кольца 4 и 5 и заставляющим их плотнее прижиматься к зеркалу цилиндра и поверхности поршня,На фиг. 1 изооракен пакет уплотняющих колец в продольном разреве; на фиг. 2 - схема действия усилий па уплотняющпе кольца. ПМ 80453Прп осадке пружпньг, а таньке по мере износа колец пх подтягивают при помощи гайки 2, в результате чего устраняются зазоры, образующиеся в местах соприкосновения колец с зеркалом цилиндра и телом поршня,Предлагаемая конструкция уплотнителей обеспечивает значительно меньший износ уплотняющих рабочих колец и зеркала цилиндра, а следовательно, повышает срок службы колец, так как их работа не зависит от упругости, которая в упругих кольцах довольно быстро снижается. Периодическая подтяжка колец способствует бесперебойноц работе машин.П р ед и е т изобретенияУплотнители для поршней двигателей и компрессоров, состоящие из пакета непружпнящпх разрезных колец трапециевидного сечения с промежуточнымп кольцами такого же сечения, о т л и ч а ю щ и е с я тем, что промежуточные разрезные кольца выполнены пз непружинящего материала, а с целью уплотнения зазоров в местах соприкосновения колец с зеркалом цилиндра и телом поршня, применена пружина, нагружающая кольца в осевом направлении.овете Министров СССКсмитетлам изобретений и открытийРедактор А. Л. Березовская Гр.Информационно-издательский отдел. Подп. к печ, 26/7 Шг, Объем 0,17 и, л, Заказ 5133, Тираж 250, Цена 25 коп.Гор. Алатырь, типография2 Мпшстерства культуры чувашской А
