Устройство для создания пульсирую-щего потока продуктов сгорания

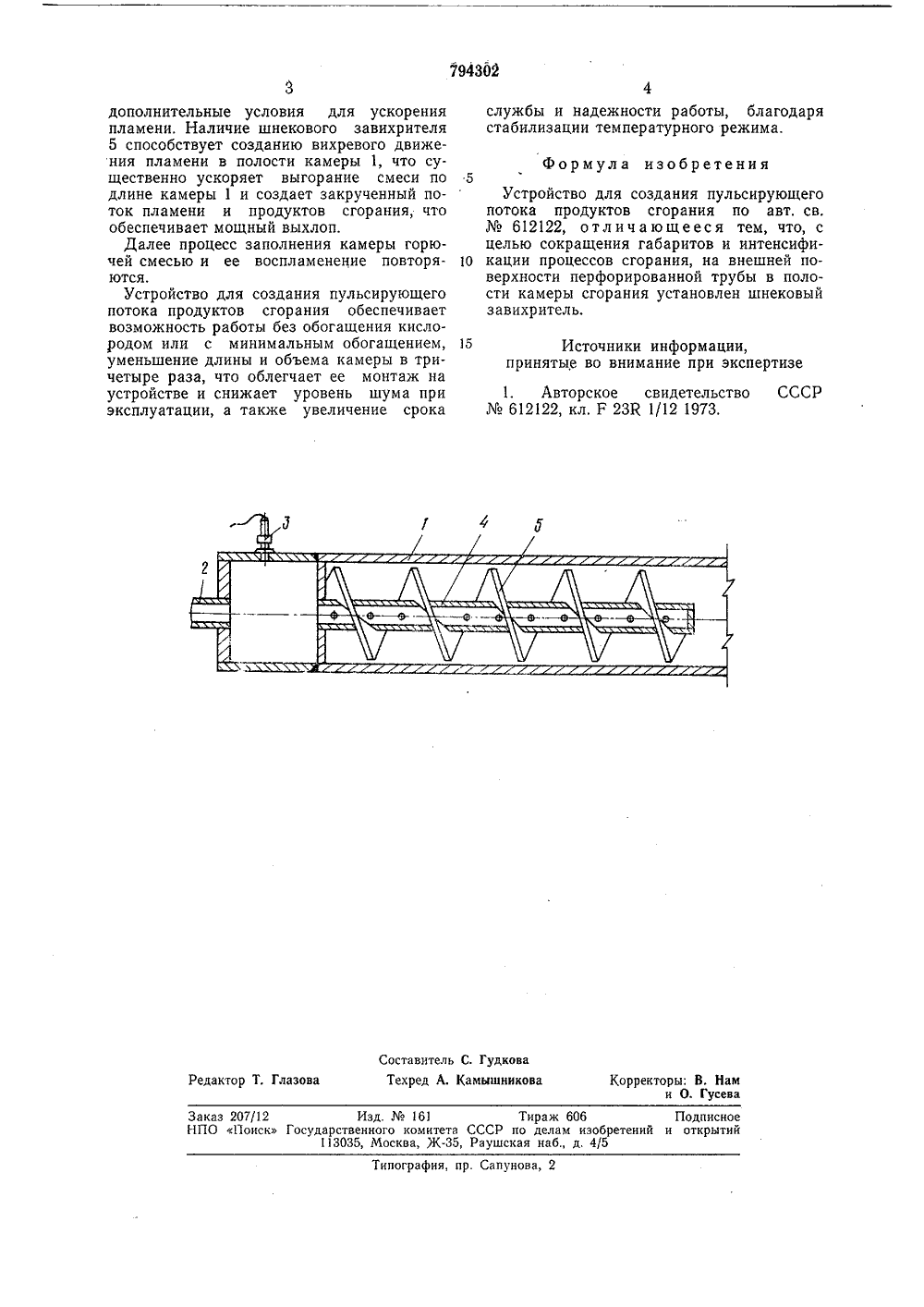

0 и 1.сА-н-и е ИЗОБРЕТЕНИЯ щ 294302 Фефе цееетскик Ссциалистичесиик Республик(22) Заявл о 03.05,7 с присоединением заявки 3) Приоритет Государстввниыл комитат СССР пе делам изобретеиий и открытий. М. Щелоков, И. А. Чучкалов и А, М, Аввакупроизводственно-техническое предприятиеУралэнергочермет азыкии Урал ьс 54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПУЛЬСИРУЮЩЕГО ПОТОКА ПРОДУКТОВ СГОРАНИЯИзобретение относится к области промышленной энергетики и может быть использовано для очистки поверхностей нагрева от пылевых отложений.По основному авт. св.612122 известно 5устройство для создания пульсирующегопотока продуктов сгорания, содержащее закрытую с одного торца камеру сгорания,патрубок для подвода горючей смеси и периодически действующий запальник, причем в камере со стороны закрытого торцаустановлена перфорированная и заглушенная на выходе труба, подсоединенная тыльным концом к патрубку подвода смеси, азапальник размещен в трубе в зоне подсоединения ее к патрубку 1.Недостатком конструкции являются значительные габариты и, как следствие, дляобеспечения рабочего режима обязательноеобогащение окислителя кислородом, что 20приводит к быстрому износу импульсныхкамер и превышению санитарных норм шумового воздействия на персонал.Цель настоящего изобретения - сокращение габаритов устройства и интенсификация процессов сгорания,Цель достигается тем, что на внешней поверхности перфорированной трубы в полости камеры сгорания установлен шнековыйзавихритель. 30 На чертеже изображен продольный разрез устройства.Устройство для создания пульсирующего потока продуктов сгорания содержит закрытую с одного торца камеру сгорания 1, патрубок 2 для подвода горючей смеси и периодически действующий запальник 3. Со стороны закрытого торца камеры 1 установлена перфорированная и заглушенная на выходе труба 4, подключенная тыльным концом к патрубку для подвода смеси 2. Запальник 3 размещен в зоне подключения трубы 4 к патрубку 2. На внешней поверхности перфорированной трубы 4 в полости камеры сгорания 1 установлен шнековый завихритель 5.Работа устройства осуществляется следующим образом.По патрубку для подвода горючей смеси 2 смесь поступает в перфорированную трубу 4, заглушенную на выходе и далее заполняет полость камеры сгорания 1. После заполнения камеры 1, срабатывает запальник 3 и смесь воспламеняется. Пламя, проходя по перфорированной трубе 4, предварительно ускоряется и через отверстия трубы 4 попадает в полость камеры сгорания 1, где осуществляет воспламенение находящейся там горючей смеси во многих точках. Вследствие этого в полости камеры 1 создаются794302 Формула изобретения Составитель С. Гудкова Техред А. Камышникова Корректоры: В. Нам и О. ГусеваРедактор Т. Глазова Заказ 207/12 Изд.161 Тираж 606 ПодписноеИПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 дополнительные условия для ускорения пламени, Наличие шнекового завихрителя 5 способствует созданию вихревого движения пламени в полости камеры 1, что существенно ускоряет выгорание смеси по длине камеры 1 и создает закрученный поток пламени и продуктов сгорания, что обеспечивает мощный выхлоп.Далее процесс заполнения камеры горючей смесью и ее воспламенение повторяются.Устройство для создания пульсирующего потока продуктов сгорания обеспечивает возможность работы без обогащения кислородом или с минимальным обогащением, уменьшение длины и объема камеры в тричетыре раза, что облегчает ее монтаж на устройстве и снижает уровень шума при эксплуатации, а также увеличение срока 4службы и надежности работы, благодарястабилизации температурного режима. Устройство для создания пульсирующегопотока продуктов сгорания по авт. св.612122, отличающееся тем, что, с целью сокращения габаритов и интенсифи кации процессов сгорания, на внешней поверхности перфорированной трубы в полости камеры сгорания установлен шнековый з а вихр ител ь. 15 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР612122, кл, Р 23 К 1/12 1973.
