Устройство для аккумулирования полосы в линии ее обработки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 787130
Авторы: Кукушкин, Левит, Подобедов, Поликарпов, Трубный, Чигринский
Текст

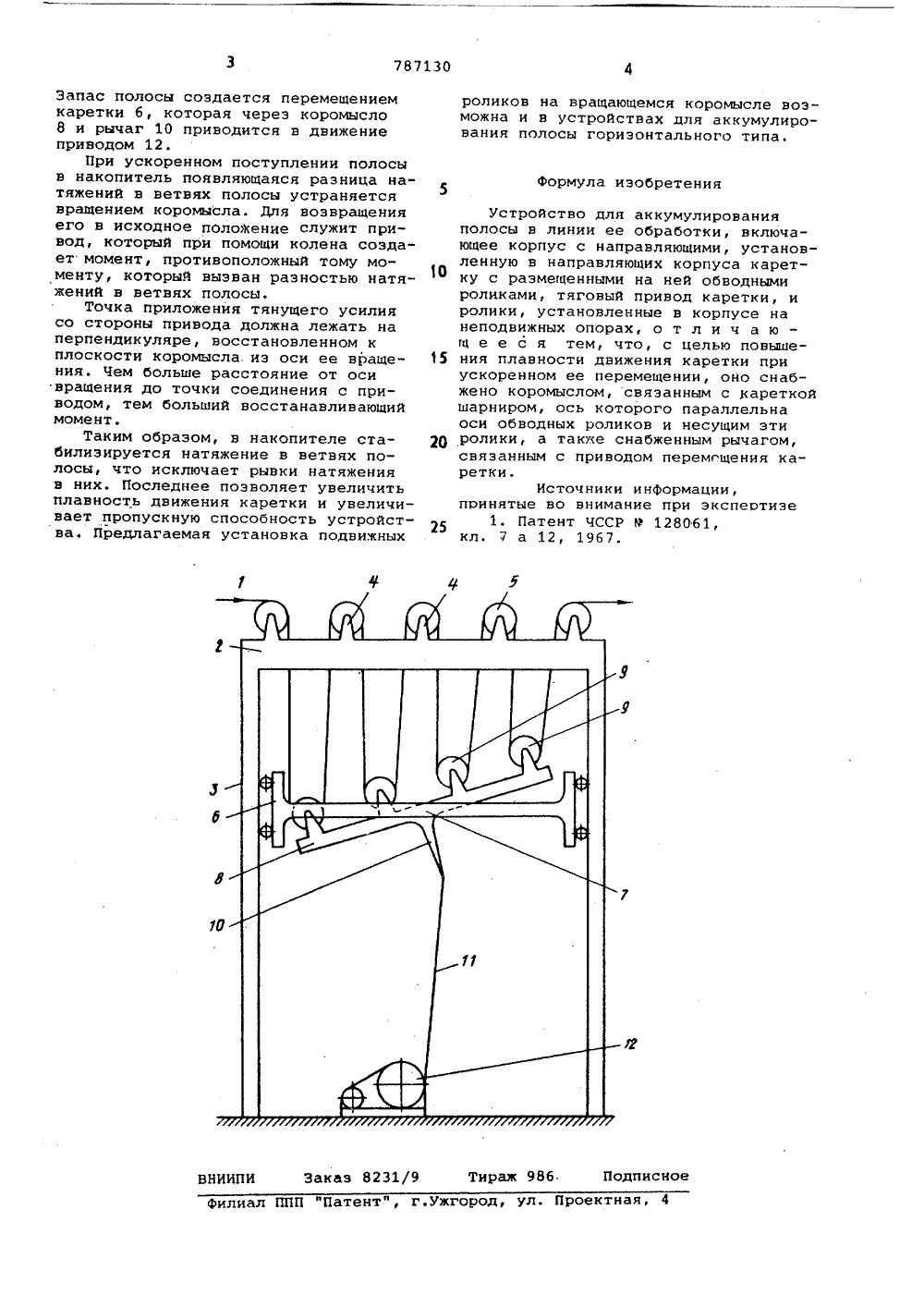

Союз Советских Социалистических Республик(51)М, Кп. В 21 В 41/10 с присоединением заявки Мо(23) Приоритет Государственный комитет СССР по делам изобретений и открытий(5 СТРОЙСТВО ДЛЯ ЬККУИУЛИРОВАНИЯ ПОЛОСЬ В ЛИНИИ ЕЕ ОБРАБОТКИ Изобретение относится к черной металлургии и может быть использова о на металлургических заводах, в прокатных цехах, в линиях непрерывной обработки полосы. 5Известно устройство для аккумулирования полосы в линии ее обработки, включающее корпус с направляющими, установленную в направляющих корпуса каретку с размещенными на ней обвод ными роликами, тяговой привод каретки и ролики, установленные в корпусе на неподвижных опорах 13 . н ройстлики Недостатком такого устройства яв ляется значительная инерция роликов и каретки. Поэтому, например, в период ускоренного заполнения устройства полосой, натяжение в первой ветви падает. Образовавшийся избыток поло сы в первой ветви не успевает выбираться всл дствие инерции роликов и каретки, что ведет к последующим рывкам, натяжения в ветвях полосы. Основное усилие по преодолению инерции роли ков и каретки ложится на последнюю ветвь. Разница в натяжениях в первом и последней ветвтях ведет к перекосу каретки, что иногда является причиной ее заклинивания. 3 Целью изобретения является повышение плавности движения каретки приускоренном ее перемещении.Поставленная цель достигается тем, что устройство снабжено коромыслом, связанным с кареткой шарниром, ось которого параллельна оси обводных роликов и несущим эти ролики, а также снабженным рычагом, связанным с приводом перемещения каретки.На чертеже схематически изображено предлагаемое устройство.Устройство для аккумулирования полосы 1 в линии ее обработки включает корпус 2 с направляющими 3, на неподвижных опорах 4 корпуса установлены ролики 5, В направляющих корпуса подвижно установлена каретка 6, с которой через шарнир 7 связано коромысло 8, несущее обводные ролики 9, Ось шар кира 7 параллельна оси обводных роликов 9. В средней своей части коромысло 8 снабжено рычагом 10, связанным гибкой связью 11 с приводом 12 переме щения каретки.Устройство работает следующим образом.Полоса 1, поступающая в уст во, последовательно огибает ро 5 и 9, образуя вертикальные петли.787130 Формула изобретения Устройство для аккумулированияполосы в линии ее обработки, включающее корпус с направляющими, установленную в направляющих корпуса каретку с размещенными на ней обводнымироликами, тяговый привод каретки, иролики, установленные в корпусе нанеподвижных опорах, о т л и ч а ющ е е с я тем, что, с целью повыше ния плавности движения каретки приускоренном ее перемещении, оно снабжено коромыслом, связанным с кареткойшарниром, ось которого параллельнаоси обводных роликов и несущим эти щ ролики, а также снабженным рычагом,связанным с приводом перемещения каретки. раж 986 По НИИПИ Заказ 8231/9филиал ППП "Патент", г.ужг н Проектна Запас полосы создается перемещением каретки 6, которая через коромысло 8 и рычаг 10 приводится в движение приводом 12.При ускоренном поступлении полосы в накопитель появляющаяся разница натяжений в ветвях полосы устраняется вращением коромысла. Для возвращения его в исходное положение служит привод, который при помощи колена создает момент, противоположный тому моменту, который вызван разностью натяжений в ветвях полосы.Точка приложения тянущего усилия со стороны привода должна лежать на перпендикуляре, восстановленном к плоскости коромысла из оси ее вращения. Чем больше расстояние от оси вращения до точки соединения с приводом, тем больший восстанавливающий момент.Таким образом, в накопителе стабилизируется натяжение в ветвях полосы, что исключает рывки натяжения в них. Последнее позволяет увеличить плавность движения каретки и увеличивает пропускную способность устройства. Предлагаемая установка подвижных роликов на вращающемся коромысле возможна и в устройствах для аккумулирования полосы горизонтального типа. Источники информации,принятые во внимание при экспертизе 1. Патент ЧССР Р 128061,кл. 7 а 12, 1967.
СмотретьЗаявка
2585723, 01.03.1978
ИНСТИТУТ ЧЕРНОЙ МЕТАЛЛУРГИИ
КУКУШКИН ОЛЕГ НИКОЛАЕВИЧ, ЛЕВИТ ВИКТОР МОИСЕЕВИЧ, ПОЛИКАРПОВ ВАЛЕНТИН ПАВЛОВИЧ, ПОДОБЕДОВ НИКОЛАЙ ИВАНОВИЧ, ТРУБНЫЙ ВЛАДИМИР БОРИСОВИЧ, ЧИГРИНСКИЙ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B21B 41/10
Метки: аккумулирования, линии, полосы
Опубликовано: 15.12.1980
Код ссылки
<a href="https://patents.su/2-787130-ustrojjstvo-dlya-akkumulirovaniya-polosy-v-linii-ee-obrabotki.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для аккумулирования полосы в линии ее обработки</a>
