Каскадный генератор прямоугольных импульсов напряжения

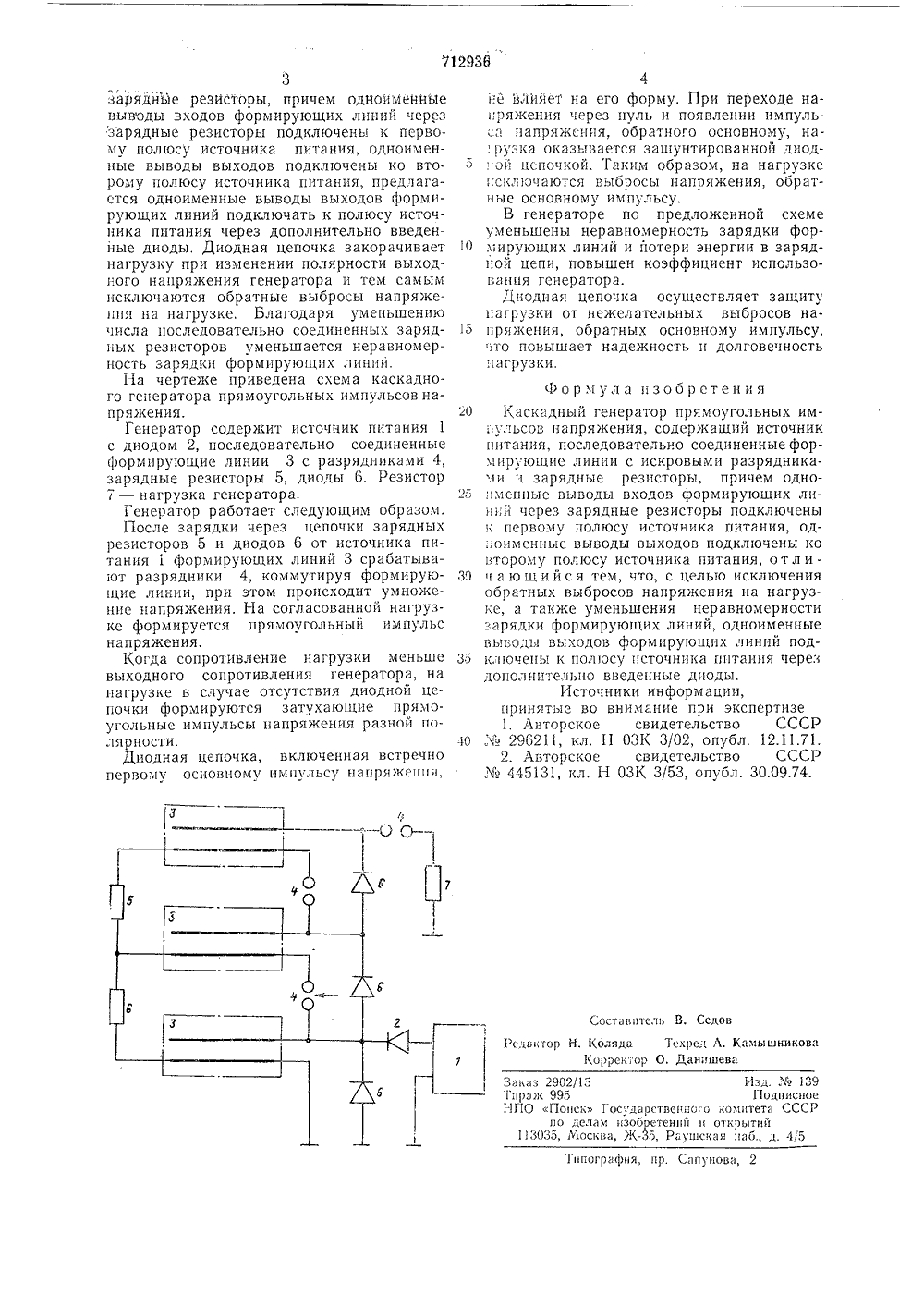

ОП ИСАН И Е ИЗОБРЕТЕНИЯ Союз Советска Социалистических Республик(23) Приорите (43) Опублико но 30,01.80. Бюллетень М иаобретени о де открытий Дата опубликования описания 30.01,80(54) КАСКАДНЫЙ ГЕНЕРАТОР РЯМОУГОЛЬНЫХ ИМПУЛЬСОВ НАПРЯЖЕНИЯИзобретение относится к высоковольтной импульсной технике и может быть использовано в качестве источников питания ускорителей электронных пучков, газовых лазеров.ЭВ случае работы генератора на несогласованную нагрузку, величина которой меньше, чем выходное сопротивление генератора, на последней возникает обратный основному импульсу выброс напряжения, 10 что во многих случаях недопустимо либо по условию проведения эксперимента, либо из-за снижения долговечности и надежности нагрузки.Известен импульсный генератор на фор мирующих линиях 11, содержащий искусственные двойные ЕС-линии, соединенные последовательно с нагрузкой, источник высокого напряжения, коммутатор, выполненный на тиратроне, к выходу которого через 2 последовательно соединенные разделительные дроссели подключены входы искусственных двойных 1.С-линий,Недостатком данного генератора является то, что при работе на нагрузку, величи па которой меньше, чем выходное сопротивление генератора, на ней формируются выбросы напряжения, обратные основному импульсу. Кроме того, имеет место искажение формы выходного импульса напряже- З нпя и малыи коэффициент использования вследствие падения напряжения на разделительных дросселях при срабатывании коммутатора.Известен каскадный генератор высоковольтных импульсов 21, содержащий источник питания, зарядные резисторы, двухступенчатые формирующие линии, концы которых включены последовательно, а начала через нелинейные индуктивности подключены к коммутаторам, соединенным последовательно через конденсаторы.Недостатком данного генератора также является наличие на несогласованной нагрузке обратных выбросов напряжения. Кроме того, в данном генераторе имеет место неравномерность зарядки линий, особенно при формировании длинных (до мплисекунд) импульсов, когда величины зарядных сопротивлений велики и время зарядки ограничено.Цель изобретения - исключение обратных выбросов напряжения на нагрузке, уменьшение неравномерности зарядки формирующих линий.Поставленная цель достигается тем, что и каскадном генераторе прямоугольных импульсов, содержащем источник питания, последовательно соединенные формирующие линии с искровыми разрядниками и712936 едакт Изд.13 Подписно восо комитета ССС й и открытий ушская наб., д. 45Заказ 2 1 пра 5 к 9 1-1 Г 10 1 902/1951 о иск Госуд а рствсо делам изобретен, Москва, Ж-З 5, Р 303 Типография, пр, Сапунова 3зарядные резисторы, причем одноименнь 1 евыводы входов формирующих линий череззарядные резисторы подключены к первому полюсу источника питания, одноименные выводы выходов подключены ко второму полюсу источника питания, предлагается одноименные выводы выходов формирующих линий подключать к полюсу источника питания через дополнительно введенные диоды. Диодная цепочка закорачиваетнагрузку при изменении полярности выходного напряжения генератора и тем самымисключаются обратные выбросы напряжешгя на нагрузке, Благодаря уменьшеник 1числа последовательно соединенных зарядных резисторов уменьшается неравномерность зарядки формирующих линий.На чертеже приведена схема каскадного генератора прямоугольных импульсов напряжения.Генератор содержит источник питания 1с диодом 2, последовательно соединенныеформирующие линии 3 с разрядниками 4,зарядные резисторы 5, диоды б, Резистор7 - нагрузка генератора,Генератор работает следующим образом.После зарядки через цепочки зарядныхрезисторов 5 и диодов б от источника питания 1 формирующих линий 3 срабатывают разрядники 4, коммутируя формирующие линии, при этом происходит умножение напряжения. На согласованной нагрузке формируется прямоугольный импульснапряжения.Когда сопротивление нагрузки меньшевыходного сопротивления генератора, нанагрузке в случае отсутствия диодной цепочки формируются затухающие прямоугольные импульсы напряжения разной полярности.Диодная цепочка, включенная встречнопервоъу Основному импульсу напр 51 жеии 51,41:.е ь;1 и 51 ет на его форму. При переходе на 1;ряжения через нуль и появлении импуль папряжспия, обратного основному, на. рузка оказывается зашунтированной диод 5 . Ой цепочкой. Таким образом, на нагрузкескл 1 очаются выбросы напряжения, обратные основному импульсу,В генераторе по предложенной схемеуменьшены неравномерность зарядки фор 10 мирующих линий и потери энергии в зарядной цепи, повышен коэффициент использования генератора.Диодная цепочка осуществляет защитунагрузки от нежелательных выбросов на 15 пряжения, обратных основному импульсу,;то повышает надежность и долговечность1 агрузки. Формул а изобретения 20 Каскадный генератор прямоугольных импульсов напряжения, содержащий источник питания, последовательно соединенные формирующие линии с искровыми разрядниками и зарядные резисторы, причем одно именные выводы входов формирующих линни через зарядные резисторы подключены к первому полюсу источника питания, од;,ОИМЕННЫЕ ВЫВОДЫ ВЫХОДОВ ПОДКЛЮЧЕНЫ КО второму полюсу источника питания, от л и ч а ю щий с я тем, что, с целью исключенияобратных выбросов напряжения на нагрузке, а также уменьшения неравномерности зарядки формирующих линий, одноименные вьводы выходов формирующих линий под ключепы к полюсу источника гштапия черездополнительно введенные диоды.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР -1029 б 211, кл, Н ОЗК 3/02, опубл. 12.11.71.2. Авторское свидетельство СССР445131, кл. Н ОЗК 3/53, опубл. 30.09.74. Составпели В. Седов
