Способ неразрушающего контроля диэлектрических материалов

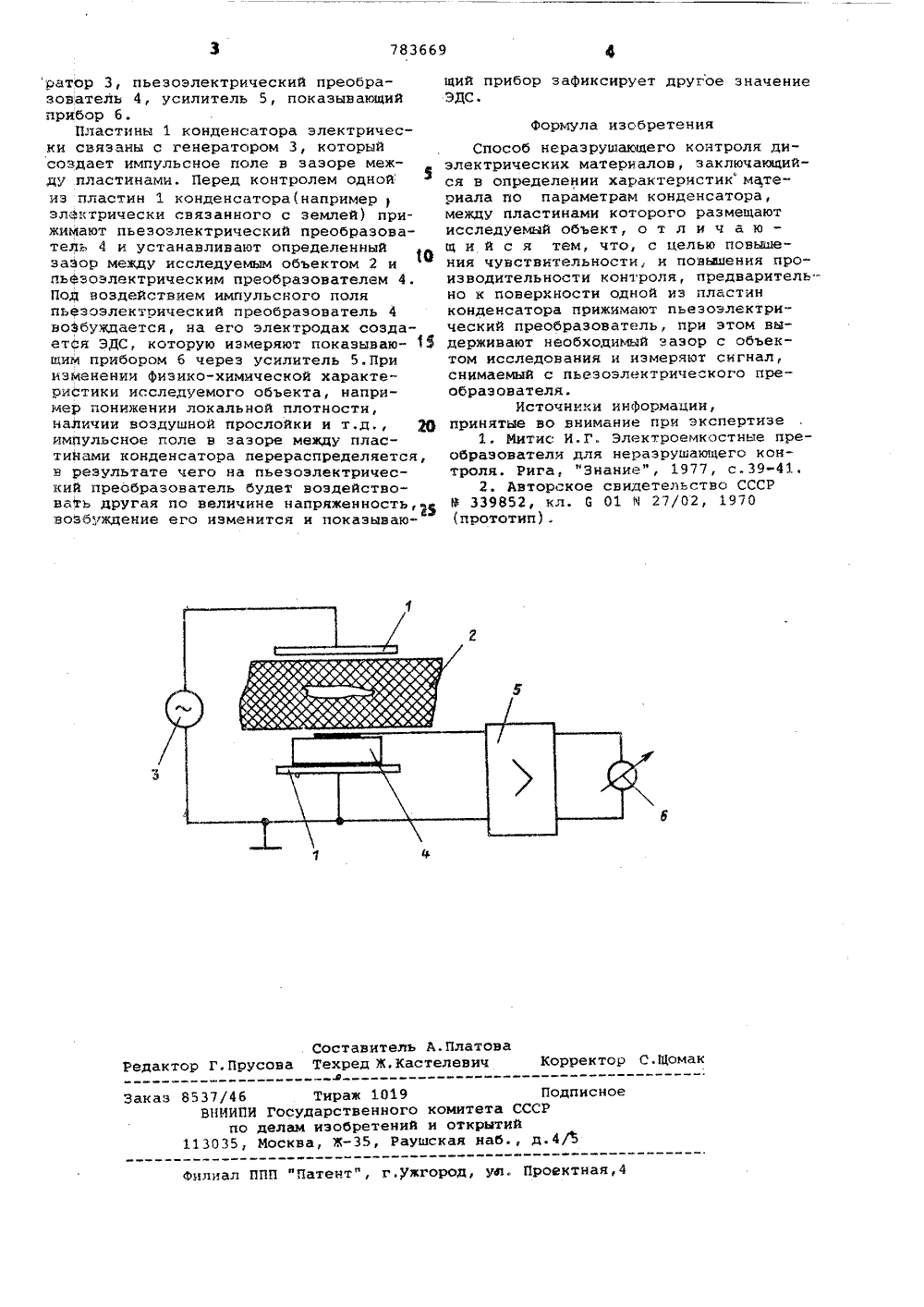

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскик Социвлистическик Республик(22) Заявлено 18. 12. 78 (21) 2698223/18-25с присоединением эвявкн Мф(51)М, Кл,3 6 01 М 27/02 Государствеииый комитет СССР яо дедам изобретениИ и открытий(54) СПОСОБ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ Изобретение относится к способам неразрушающего контроля материалов и может быть использовано преимущественно в машиностроении. Кроме того, возможно применение такого способа в других областях промышленности, например строительной, где используются неметаллические материалы.Известен электроемкостный способ контроля с односторонним доступом к 10 контролируемой поверхности, заключающийся в наложении электрического поля конденсатора ва исследуемый объект и определении Физико-химических характеристик материала объекта по за меренным параметрам конденсатора 11,Однако этот способ обладает существенным недостатком - малой чувствительностью, так как полезный сигнал по величине одного порядка. 20Наиболее близким по технической сущности к предлагаемому является способ определения Физико-химических характеристик вещества, заключающийся в определении характеристик материа ла по параметрам конденсатора, между пластинами которого размещают исследуемый материал 21 .Известный способ не лишен вышепеечисленных недостатков, к которым 30 следует еще отнести и сложность обработки полезного сигнала, так как требуются дополнительные операции, а именно замер емкости до достижения заданной частоты настройки контура; определение поправки на влияние приведенного сопротивления потерь; введение этих поправок в результат измерения и т.д.Целью изобретения является повышение чувствительности емкостного способа контроля, расширения пределов применения его, повышение производительности контроля.Цель достигается тем, что в известном способе емкостного контроля, заключающемся в определении характерис" тнк материала по эамеренным парамет" рам конденсатора, предварительно к поверхности одного из электродов прижимают пьезоэлектрический преобразователь, с электродов которого снимают полезный сигнал и устанавливают необходимый зазор между исследуемым объектом и пьезоэлектрическим преобразователем.На чертеже представлена схема предлагаемого способа контроля.На схеме изображены пластины 1 конденсатора, исследуемый объект 2, гене7836 б 9 Формула изсбретения Составитель А.Платова Редактор Г.Прусова Техред Ж.Кастелевич Корректор С,ЦомакЗаказ 8537/46 Тираж 1019 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/ЪФилиал ППП "Патент", г.ужгород, уа. Проектная,4 ратор 3, пьезоэлектрический преобразователь 4, усилитель 5, показывающий прибор б.Пластины 1 конденсатора электрически связаны с генератором 3, который создает импульсное поле в зазоре между пластинами. Перед контролем одной иэ пластин 1 конденсатора(напримерэлектрически связанного с землей) прижимают пьезоэлектрический преобразователь 4 и устанавливают определенный зазор между исследуемым объектом 2 ипьЕзоэлектрическим преобразователем 4. Под воздействием импульсного поля пьезоэлектрический преобразователь 4 воэбуждается, на его электродах создается ЭДС, которую измеряют показываю щим прибором 6 через усилитель 5.При изменении физико-химической характеристики исследуемого объекта например понижении локальной плотности, наличии воздушной прослойки и т.д Щ импульсное поле в зазоре между пластииами конденсатора перераспределяется, в результате чего на пьезоэлектрический преобразователь будет воздействовать другая по величине напряженность, возбуждение его изменится и показывающий прибор зафиксирует другое значениеЭДС. Способ неразрушакщего контроля диэлектрических материалов, заключающийся в определении характеристик"материала по параметрам конденсатора,между пластинами которого размещаютисследуемый объект, о т л и ч а ющ и й с я тем, что, с целью повышения чувствительности, и повышения производительности контроля, предварительно к поверхности одной из пластинконденсатора прижимают пьезоэлектрический преобразователь, при этом выдерживают необходимый зазор с объектом исследования и измеряют сигнал,снимаемый с пьезоэлектрического преобразователя.Источники информации,принятые во внимание при экспертизе1. Митис И.Г. Электроемкостные преобразователи для неразрушающего контроля. Рига, "Знание", 1977, с.39-41.2. Авторское свидетельство СССРВ 339852, кл. 0 01 М 27/02, 1970
