Генератор импульсов

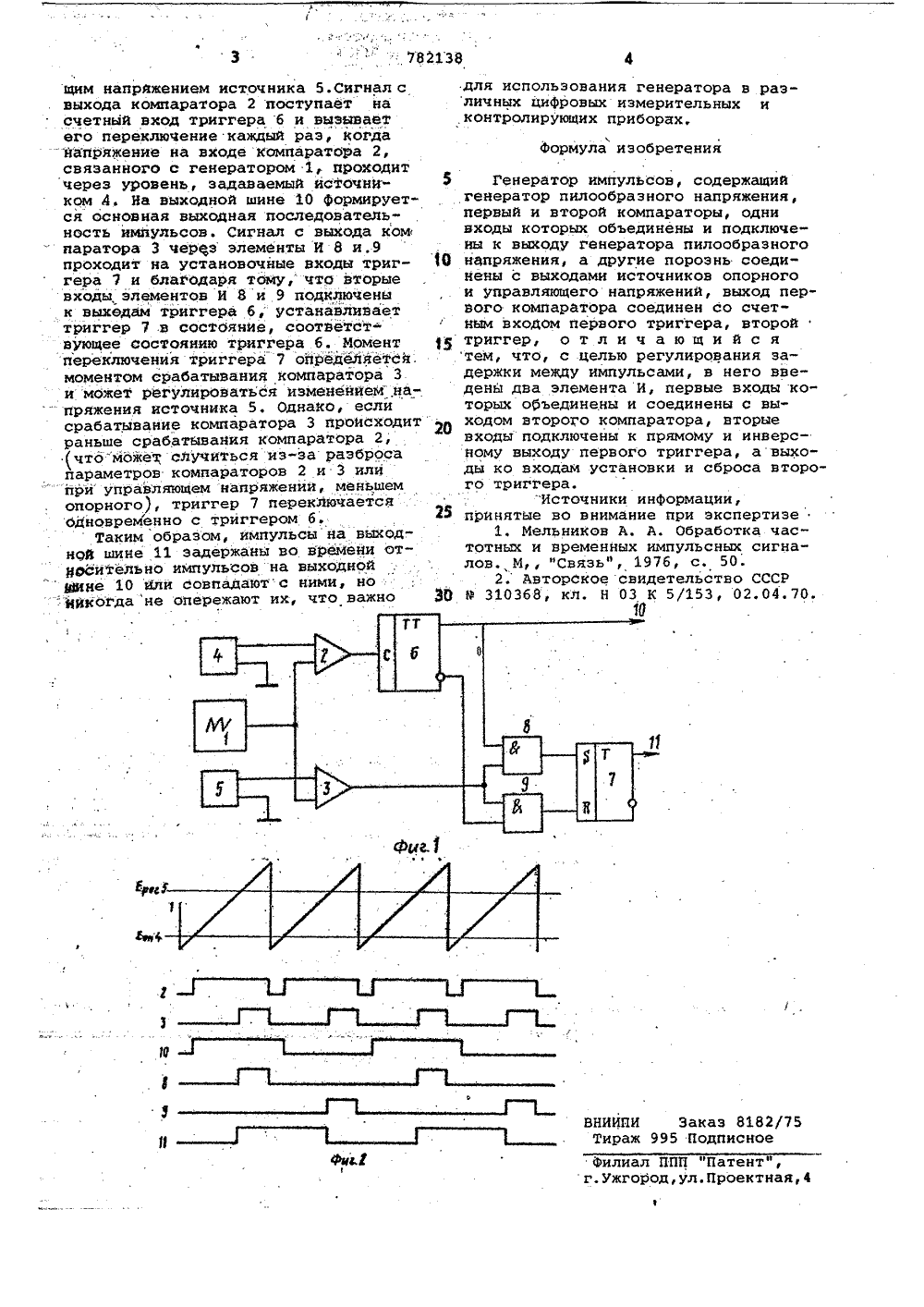

оп 782138 Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 14.12. 77 (2) 2554010/26 "21 с присоединением заявки Йо(23) Приоритет Государственный комитет СССР по аедам изобретений и открытийОпубликовано 2311,80. бюллетень М 43 Дата опубликовайия описания 2 Я 1.80(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в качестве задающего генераторав различных циФровых измерительныхи контролирующих приборах.Известен генератор импульсов налогических элементах, обеспечивающие получение последовательности импульсов 11.,Недостатком данного генератораявляется невозможность плавного регулирования импульсов относительнодруг друга.Наиболее близким по техническойсущности к предлагаемому являетсяустройство, содержащее задающий генератор, Формирователь пилообразногонапряжения, компараторы, триггеры,где Формируются сдвинутые относитель"но друг друга последовательности импульсов 21,Однако в устройстве трудно плавно регулировать задержку между импульсами.Цель изобретения - регулированиезадержки между импульсами.Цель достигается тем, что в генератор импульсов, содержащий генераторпилообразного напряжения, первый ивторой компараторы, одни входы кото 2рых объединены и ттодключены к выходугенератора пилообразного напряжения,а другие порознь соединены с выходами источников опорного и управляю. щего напряжений, выход первого компаратора соединен со счетным входомпервого триггера, второй триггер,введены два элемента И, первые входыкоторых объединены и соединены с вы ходом второго комнаратора, вторыевходы подключены к прямому и инверсному выходу первого триггера, а выходы ко входам установки и сбросавторого триггера.15 На Фиг. 1 приведена функциональная схема генераторат на фиг. 2временные диаграммы.Генератор импульсов содержит генератор 1 пилообразного напряжения,компараторы 2 и 3, источник 4 опорного напряжения, источник 5 регулируемого напряжения, триггеры 6 и 7,элементы И 8 и 9, выходные шины 10и 11.25 Генератор импульсов работает следующим образом.Пилообразное напряжение с выходагенератора 1 сравнивается в компараторах 2 и 3 с опорным напряжением ис .тотника 4 и с регулируемыч управляю3 щим напряжением источника 5.Сигнал свыхода компаратора 2 поступает насчетный вход триггера б и вызываетего переключение каждый раэ, когда напряжение на входе компаратора 2,связанного с генератором 1, проходитчерез уровень, задаваемый источником 4, Иа выходной шине 10 Формируется основная выходная последовательность имйульсов. Сигнал с выхода компаратора 3 через элементы И В и.9проходит на установочные входы триггера 7 и благОдаря тсму,что вторыевходы, элементов И 8 и 9 подключенык выходам триггера б, устанавливаеттриггер 7 .в состояние, соответст-вующее состоянию триггера б. Момент Япереключения триггера 7 определяется.моментом срабатывания компаратора 3и может регулироваться изменением" на" пряжения источника 5. ОднаКо, еслй срабатывание компаратора 3 происходит раньше срабатывания компаратора 2, ( что-может случиться из-за разброса параметров комнараторов 2 и 3 или при управляющем напряженйи, меньшем опорного), триггер 7 переключается одновременно с триггером б.Таким образом, импульсы на выходной шике 11 задержаны во времени отрок."ительио импульсов на выходнойВине 10 Или совпадают" с ними, йо Микогда не опережают их, что важно 30 для использования генератора в различных цифровых измерительных иконтролирующих приборах,формула изобретенияГенератор имйульсов, содержащийгенератор пилообразного напряжения,первый и второй компараторы, однивходы которых объединены и подключены к выходу генератора пилообразногонапряжения, а другие порознь соединены с выходами источников опорногои управляющего напряжений, выход первого компаратора соединен со счетным входом первого триггера, второйтриггер, о т л и ч а ю щ и й с ятем, что, с целью регулирования задержки между импульсами, в него введены два элемента И, первые входы которых объединены и соединены с выходом второго компаратора, вторыевходы подключены к прямому и инверсному выходу первого триггера, а выходы ко входам установки и сброса второго триггера."Источники информации,принятые во внимание нри экспертизе1, Мельников А. А. Обработка частотных и временных импульсных сигналов., М "Связь, 1976, с. 50.2. Авторокое свидетельство СССРР 3103 б 8, кл. Н 03 К 5/153, 02.04.70.
