Установка для испытания материалов на длительную прочность
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 781672
Авторы: Киселевский, Лукашев, Тищенко
Текст

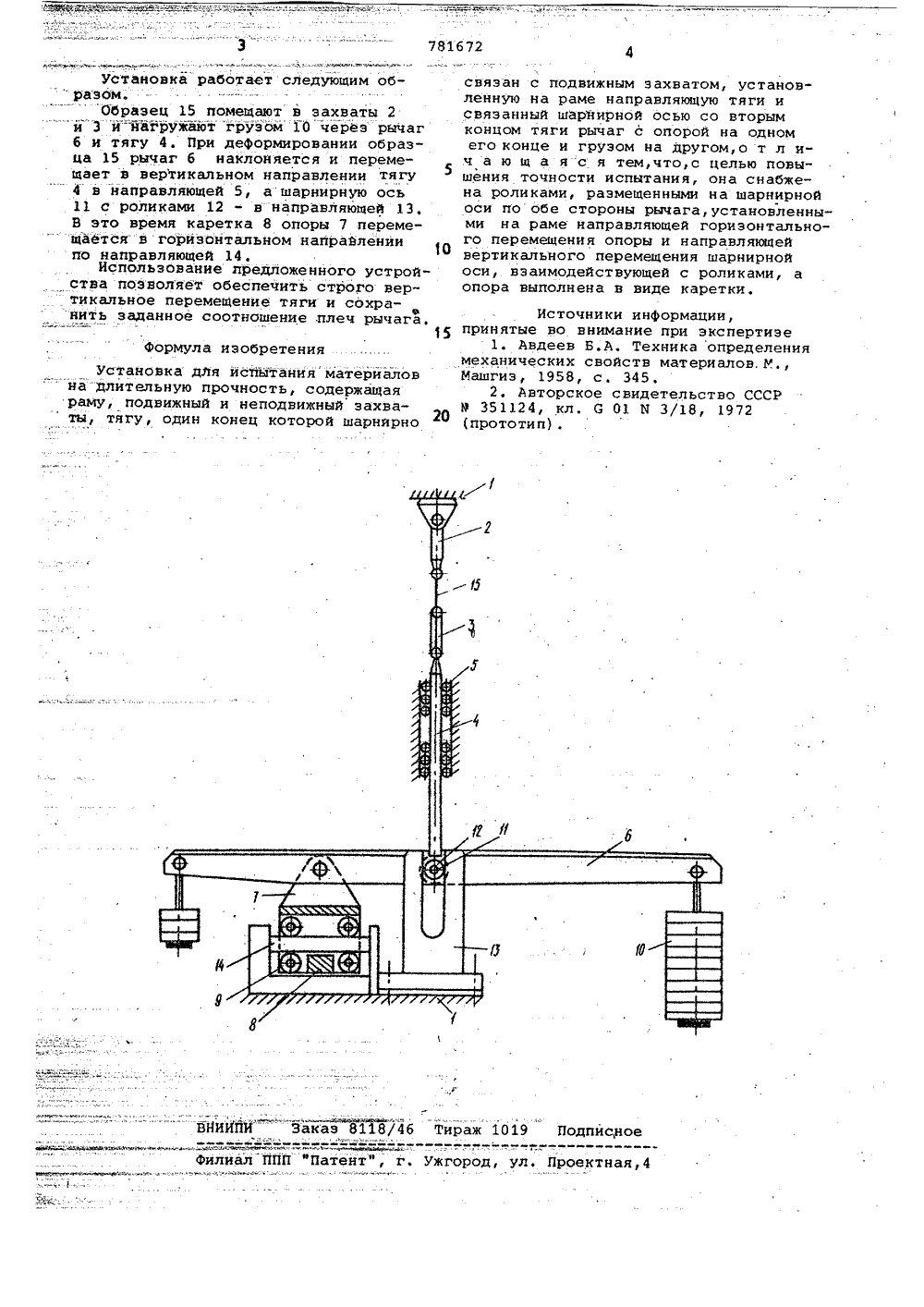

с ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскик Социвлистическик Республик(22) Заявлено 040179 (21)2708517/25-28 (1) М Кл О 01 М 3/08 с присоединением заявки Ио(23) Приоритет Госуь(арственный комитет СССР по делам изобретений и открытий;ь " ьэИнститут проблем прочности АН Украин кбй ьСС 1 ь;. ;(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ИАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ Изобретение относится к испытаниямматериалов на прочность,Известна установка для испытанияматериалов на длительную прочность,содержащая раму, подвижный и неподвижный захваты и рычажный нагружатель 1.Недостаток этои установки - низкаяточность испытания,так как во времяиспытания меняется нагрузка на образец из-за изменения длин плеч рычага.Наиболее близкой к изобретению потехнической сущности и достигаемомурезультату является установка дляиспытания материалов на длительную 15прочность, содержащая раму, подвижный и неподвижный захваты, тягу, одинконец,которой связан с подвижным захватом, установленную на раме .направляющую тяги и связанный шарнирной 20осью со вторым концом тяги рычаг сопорной на одном его конце и грузомна другом (21.Недостатком установки является низ,кая точность испытания иэ-за поворота тяги в направляющей и дополнительных потерь нагрузки по мере перемещения и поворота рычага,Цель .изобретения - повышение точности испытания. 30 Для достижения цели установка снабжена роликами, размещенными на ьшарнирной оси по обе стороны рычага, установленными на раме направляющей горизонтального перемещения опоры и направляющей вертикального перемещения шарнирной оси, взаимодействующей с роликами, а опора выполнена в виде каретки.На чертеже изображена схема установки.Установка содержит раму 1, неподвижный захват 2, шарнирно закрепленный на раме 1, подвижный захват 3, тягу 4, один конец которой связан .с подвижным захватом 3, направляющую 5 тяги 4, рычаг б с опорой 7, выполненной в виде каретки 8 с колесами 9 на одном конце рычага б и с грузом 10 - на другом его конце шарнирную ось 11, связывающую конец тяги 4 с рычагом б, ролики.12, установленные на оси 11 по обе стороны рычага б, установленную на раме 1 и вэаимодействующую с роликами 12 направляющую 13 вертикального перемещения шарнирной оси 11 и установленную на раме 1 и взаимодействующую с колесами 9 направляющую 14 горизонтального перемещения опоры 7.781672 Тираж 1019 Подписное айвЬ щ М 3 М 4 ММРФЭМИпюик филиал ППП "Патентф, г. Ужгород, ул. Проектная,4 УСтановка работает следующим об разом.Образец 15 помещают в захваты 2и 3 инагружают "грузом 10 через рычагб и тягу 4. При деформировании образца 15 рычаг б наклоняется и перемещает в вертикальном направлении тягу4 в направляющей 5, а шарнирную ось11 с роликами 12 - в направляющей 13,В зто время каретка 8 опоры 7 перемещается в горизонтальном направлениипо направляющей 14,Использование предложенного устройства позволяет обеспечить строго вертикальное перемещение тяги и сохранить заданное соотношение .плеч рычага,15формула изобретенияустановка для йспытанияматериаловна длительную прочность, содержащаяраму, подвижный и неподвижный захва ты, тягу, один конец которой шарнирно т ФШ ЕФШ ФШЮ Ша ею ШЕ ЕЕ 4. : тЮ:М. КЗГМЬ а ифф ФМЮййййк ф 4)связан с подвижным захватом, установленную на раме направляющую тяги исвязанный шарйирной осью со вторымконцом тяги рычаг с опорой на одномего конце и грузом на другом,о т л ич а ю щ а я с я тем,что,с целью повышения точности испытания, она снабжена роликами, размещенными на шарнирнойоси по обе стороны рычага,установленными на раме направляющей горизонтального перемещения опоры и направляющейвертикального перемещения шарнирнойоси, взаимодействующей с роликами, аопора выполнена в виде каретки. Источники информации,принятые во внимание при экспертизе1. Авдеев Б,А. Техника определениямеханических свойств материалов. Р.,Машгиэ, 1958, с. 345,2. Авторское свидетельство СССРР 351124, кл, 0 01 И 3/18, 1972
