Устройство для автоматического регулирования различных процессов по экстремальному значению контролируемого параметра
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 76822
Автор: Гладилин
Текст

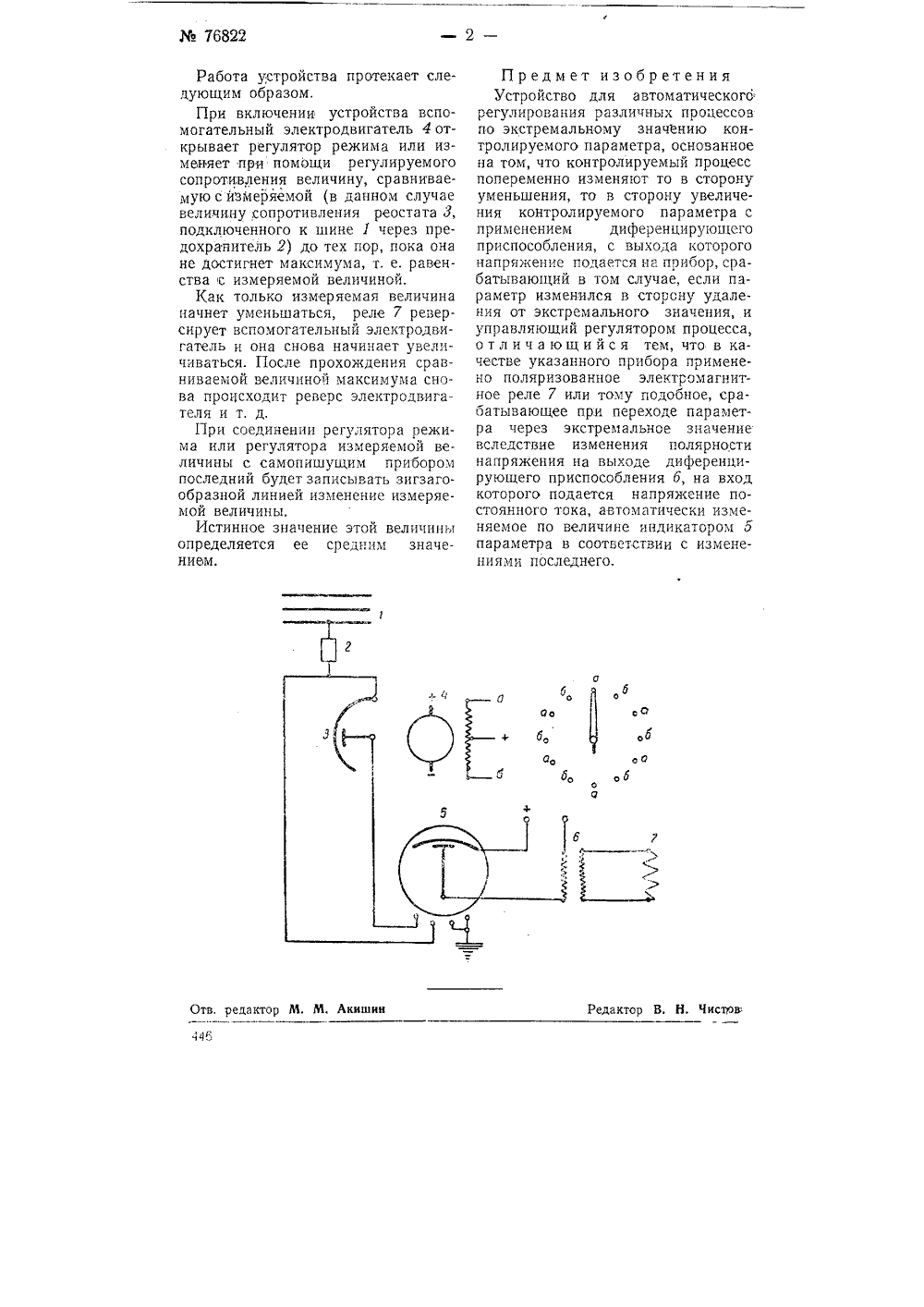

76822 СССР 3 ласс 42 д, 4 И 3 О Б ПИСА АВТОРС Л. В, Глади УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯЗЛИЧНЫХ ПРОЦЕССОВ ПО ЭКСТРЕМАЛЬНОМУ ЗНАЧЕНИКОНТРОЛИРУЕМОГО ПАРАМЕТРА влено 8 августа 1945 года в Народный комиссариат электростанций СССР за561 (342183) Опубликовано 31 октября 1949 годаПредмет изобретения относится к устройствам для автоматического регулирования различных процессов по экстремальному значению контролируемого параметра с применением диференцирующего приспособления и специального прибора, управляющего регулятором процесса и срабатывающего в том случае, если контролируемый параметр изменяется в сторону удаления от экстремального значения.Отличительной особенностью пред. лагаемого устройства является применение в качестве указанного прибора поляризованного электромагнитного реле.На чертеже изображена электрическая схема предлагаемого устройства, выполненная применительно к контролю сопротивления изоляции трехфазной сети.Устройство состоит из индикатора 5, реагирующего на изменения измеряемой величины, диференцирующего приспособления б поляризованного электромагнитного реле 7 и реверсируемого вспомогательного электродвигателя 4, регулирующего режим или величину, сравниваемую с измеряемой. Указатель индикатора 5, реагирующего на изменение измеряемой величины, управляет током в первичной цепи диференцирующего приспособления 6 таким образом, что каждому положению указателя соответствует определенное значение постоянного тока первичной цепи. Эта задача может быть решена путем применения фотоэлемента, освещенность которого меняется в зависимости от положения указателя, или путем применечия регулируемого сопротивления, скользящий контакт которого связан с указателем измерительного прибора, или иным известным способом.При перемещении указателя инд:1- катара во вторичной обмотке диференцирующего приспособления индуктируется э. д, с., направление которой зависит от направления геремещения указателя.Включенное во вторичную цепь диференцирующего приспосоол ения поляризованное электромагнитное реле реверсирует вспомогательный электродвигатель 4 каждый раз, как только указатель индикатора начнет перемещаться в сторону уменьшения измеряемой величины.76822 ьоьб ь Я ктор В, Н, Чис Акиши тв. редактор Работа устройства протекает следующим образом.При включении устройства вспомогательный электродвигатель 4 открывает регулятор режима или изменяет при помощи регулируемого сопротивления величину, сравниваемую с йзмеряемой (в данном случае величину сопротивления реостата 3, подключенного к шине 1 через предохранитель 2) до тех пор, пока она не достигнет максимума, т. е. равенства с измеряемой величиной.Как только измеряемая величина начнет уменьшаться, реле 7 реверсирует вспомогательный электродвигатель и она снова начинает увеличиваться. После прохождения сравниваемой величиной максимума снова пронсходит реверс электродвигателя и т. д.При соединении регулятора режима или регулятора измеряемой величины с самопишущим прибором последний будет записывать зигзагообразной линией изменение измеряемой величины,Истинное значение этой величины определяется ее средним значением. Предмет изобретенияУстройство для автоматического регулирования различных процессов по экстремальному значению контролируемого параметра, основанное на том, что контролируемый процесс попеременно изменяют то в сторону уменьшения, то в сторону увеличения контролируемого параметра с применением диференцирующего приспособления, с выхода которого напряжение подается на прибор, срабатывающий в том случае, если параметр изменился в сторону удаления от экстремального значения, и управляющий регулятором процесса, отличающийся тем, что в качестве указанного прибора применено поляризованное электромагнитное реле 7 или тому подобное, сраоатывающее при переходе параметра через экстремальное значение вследствие изменения полярности напряжения на выходе диференцирующего приспособления б, на вход которого подается напряжение постоянного тока, автоматически изменяемое по величине индикатором 5 параметра в соответствии с изменениями последнего,
СмотретьЗаявка
561, 08.08.1945
Гладилин Л. В
МПК / Метки
МПК: G05B 11/01, G05D 23/27
Метки: значению, контролируемого, параметра, процессов, различных, экстремальному
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/2-76822-ustrojjstvo-dlya-avtomaticheskogo-regulirovaniya-razlichnykh-processov-po-ehkstremalnomu-znacheniyu-kontroliruemogo-parametra.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для автоматического регулирования различных процессов по экстремальному значению контролируемого параметра</a>
