Электрический индикатор давления в цилиндрах двигателей внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 74671
Автор: Карягин
Текст

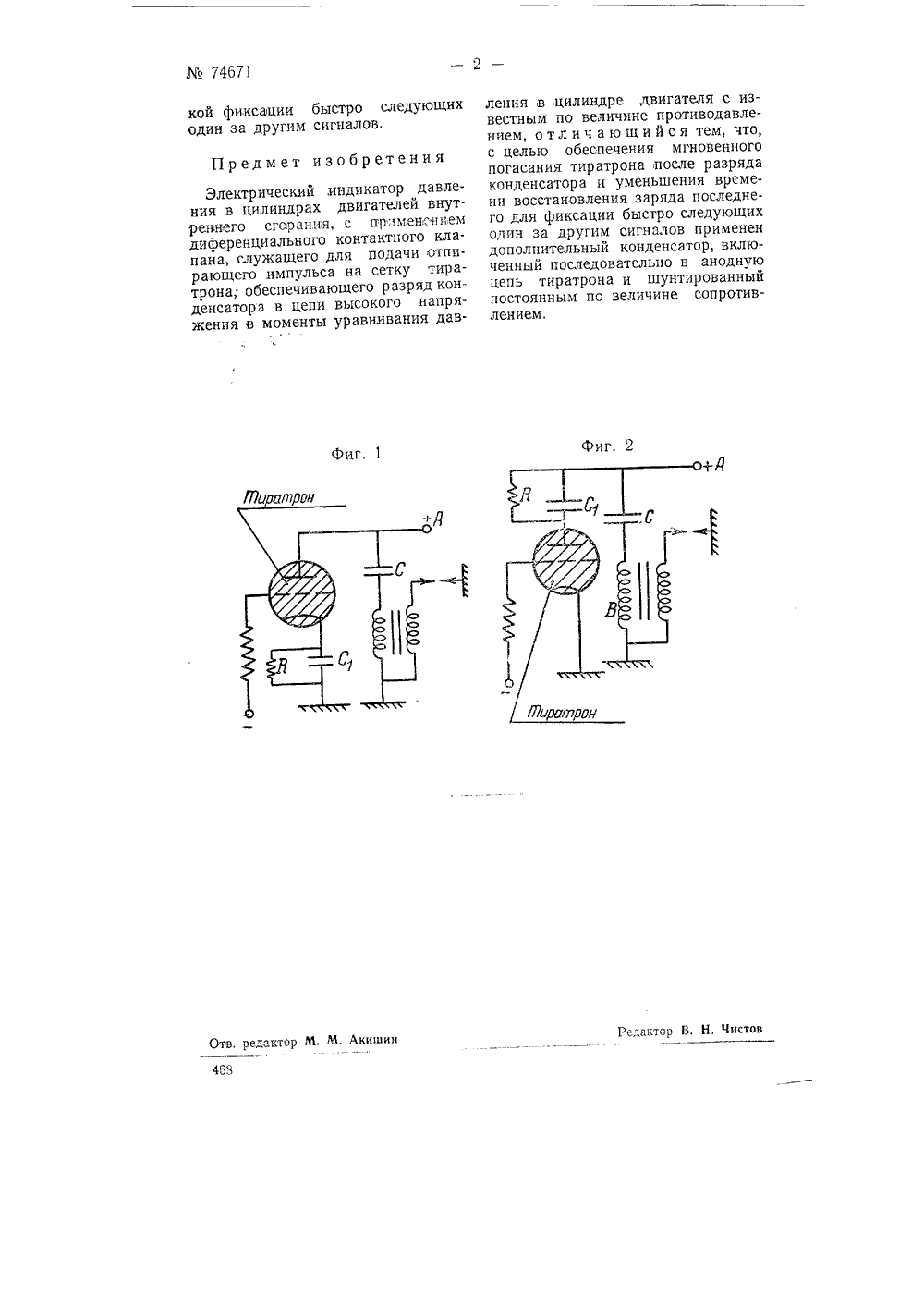

7467 СССР Класс 42 К 7 от СПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСИ ег ОИКА НОТГ.Т:;Ь ЛЕКТРИЧЕСКИЙ ИНДИКАТОР ДАВЛЕНИЯ В ЦИЛИНДРАХДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ Заявлено 28 5 тттваря 9 Т 8 гола в Комитет по изобретениям и при Совете Миттистров СССР за М 33590 Опубликовано 3 марта 949 голаКРВТТИ 5 М 30 Предлагается злектрцчсский индикатор дав,тецця и цилиндрах двигателей внутреннего сгорания с прцмепец 5 ием тиратроццого преобразователя, позволяющего получать в момент замыкаштя и размыка я датчика мощну 10 искру, исполь,смею для нанесения соответсту 1 ощцх точек индикаторной диаграммы.Отлич 11 тель 11 ой 1 особеццостью предлагаемого индикатора является применение дополнительного конденсатора, включаемого последовательно в анодпуТо цепь тиратрона и обеспечиваТощего мгновенное цогасание тир атроца после р азряда кондечсатор а.На фиг,и 2 приведены электрические схсмы предлагаемого индикатора в двух вариантах выполнения.В основу работы предлагаемых схем положено использотаание разряда емкости С через тиратрсн и первич 1 туТо обмотку бобины, который про;сходит в момент подачи на сетку тиратрона положительного импульса, соответствующего моменту уравнивания давления в цилиндре двигателя с известным по велиТице противодавлением. В разрядную цепь емкости С введена добавочная емкость Ст :т сопротивление Р (илц самошТдукция У.). Назначение емкости Ст состоит в создании наиболее благоприятных условий д;1 я гашения тир атр он а. Пр и з ажцгаТцТи тиратрона н предлагаемой схеме емкость С, разряжаясь через тиратрон в первичную обмотку бобины, заряжает емкость Сь создаТхя тем самым условия., л:,гопрцятцые для устойч;тгой работ:.; схемы. В начальный момент после зажтггания тцратрона, когда емкость С еще не заряжена (Ъ 01, ц при условии С,; С сца це влт 15 ст 1 та начальный разрядный ток емкости С, а следовательно не в,-и 51 ет условия образования искры, По мере,разряда емкости С, емко:ть С, будет заряжаться и вызовет гашение тиратроца. Сопротивление Р предназца Тсно для разря;Та емкости Ст после первой вспьццкп тцратроца и подготовки ее к принятию очередного разряда,Применением указанной схемы с диференциальным контактным клапаном, служащим для подачи отпи- РаТОШЕГО ИМПУЛЬСа На СЕТКУ тнРатрона, обеспечив а Тощего разряд конденсаторара в пепи высокого напряжения в момецты уравнивания давления в цилиндре двигателя с известным по величине противня:.влснием, достигается возможн :," 11 ст74 б 71 Фиг. 2 Фиг. 1 едактор В, Н, Чист Отв. р тор М. М. Акишин кой фиксации быстро следующиходин за другим сигналов. Предмет изобретения Электрический индикатор давления в цилиндрах двигателей внутрениего сгорания, с пр;, менонием диференциального контактного кла. пана, служащего для подачи отпирающего импульса на сетку тира- трона; обеспечивающего разряд конденсатора в. цепи высокого напряжения в моменты уравнивания давления,в цилиндре двигателя с известным по величине противодавлением, отлич ающийся тем, что, с целью обеспечения мгновенного погасания тиратрона после разряда конденсатора и уменьшения времени восстановления заряда последнего для фиксации быстро следующих один за другим сигналов применен дополнительный конденсатор, включенный последовательно в анодную цепь тиратрона и шунтированный постоянным по величине сопротивлением.
СмотретьЗаявка
373590, 28.01.1948
Карягин Н. С
МПК / Метки
МПК: G01L 23/08, G01L 9/02
Метки: внутреннего, давления, двигателей, индикатор, сгорания, цилиндрах, электрический
Опубликовано: 01.01.1949
