Способ определения содержания воды в жидких диэлектриках

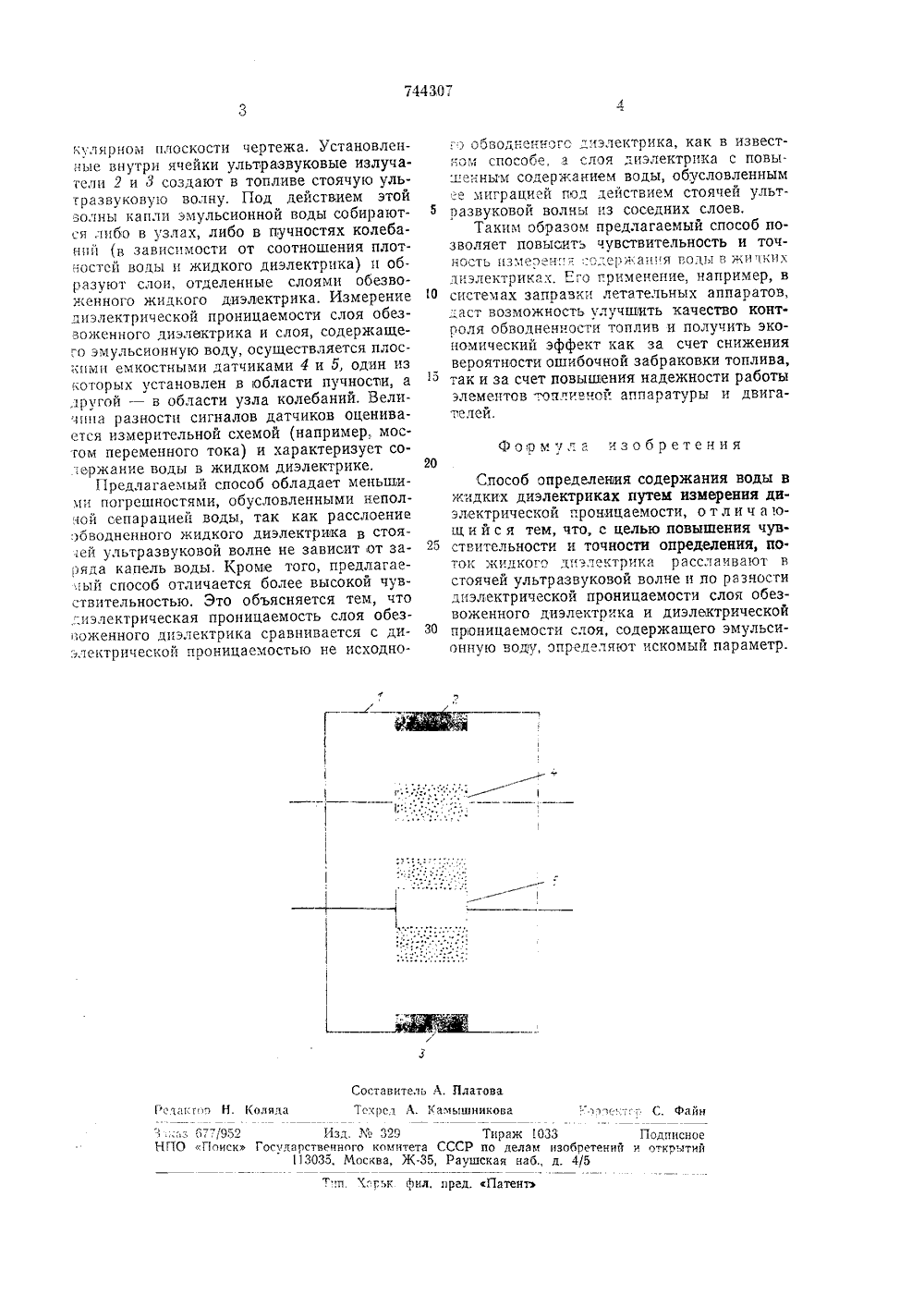

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(23) Приоритет -сударственный комитет о делам изобретений 53) УДК 551.508.71 088.8) юллетепь М 2 сания 30.06.80 3) Опубликовано 30.06,80 5) Дата опубликования о ткрытий 2) Авторы изобретени Кугаевский и В. Л. Герасько 71) Заязител Рижский Краснознаменный институт инженероважданской авиации имени Ленинского комсомола ПРЕДЕЛЕНИЯ СОДЕРЖАНИЯИДКИХ ДИЭЛЕКТРИКАХ 54) СПОСОБ ВОДЫ В об змерительнои ению конценских жидкосно для контных топлив,етение относится к в частности, к изме астворов диэлектрич жет быть использов одненности авиацион технике, трации тей и м роля об отсутто об- парая чуьа, содержаропускается и, перпендиИзвестен способ измерения концентраций суспензий и эмульсий, основанный на сравнении оптической плотности исследуемой жидкости с оптической плотностью несущей жидкости, выделенной в чистом виде в стоячей ультразвуковой волне.Известному способу присущи погрешности, обусловленные зависимостью оптической плотности среды от размеров взвешенных частиц и длины волны источника света. Кроме того, имеют место погрешности, вызванные дифракцией света на ультразвуковой волне,Наиболее близким к изобретению по технической сущности является способ определения содержания воды в жидких диэлектриках путем измерения диэлектрической проницаемости.Этот способ заключается в сравнении диэлектрической проницаемости потока обводненного топлива с диэлектрической проницаемостью топлива, предварительно обезвоженного в электростатическом сепараторе. Известный способ имеет существенныйнедостаток, заключающийся в низкой эффективности работы электростатических сепараторов, которая обусловлена чрезвычай.но малым зарядом (или его полнымствием) капель эмульсионной воды. Эстоятельство приводит к неполной сении воды, в результате чего снижаетсствительность и точность измерения.1 О Целью изобретения является повышениечувствительности и точности определеничсодержания воды в жидких диэлектриках.Цель достигается тем, что в способе определения содержания воды в жидких дп 1 о электриках диэлькометрическим методом,поток жидкого диэлектрика расслаивают встоячей ультразвуковой волне и по разностидиэлектрической проницаемости слоя обезвоженного диэлектрика и диэлектрическойпроницаемости слоя, содержащего эмульсионную воду, определяют искомый параметр.Сущность изобретения поясняется чертежом, где изображено устройство, реализук; -сее предложенный способ.25 Определение содержания воды в жидком диэлектрике осуществляется следую.гцпм образом,Поток жидкого диэлектрикщего воду в виде эмульсии, пЗ 0 через ячейкув направлени744307 20 ть А. Платова Камьпннико оставит Рсдактоо Н. К".1 ч вс.:;., С. Файн лида Тскрсд Изд. М 329 Государственного комит 113035, Москва, ЖЧ к;з 67:/952НПО Поиск дписное ткрь 1 тий Тф.и. Хв гик ил, пред. Патент кулярном плоскости чертежа, Установленные внутри ячейки ультразвуковые излучатели 2 и о создают в топливе стоячую ультразвуковую волну. Под действием этой волны капли эмульсионной воды собираются либо в узлах, либо в пучностях колебаний (в зависимости от соотношения плот- -. остей воды и жидкого диэлектрика) и образуют слои, отделенные слоями обезвоженного жидкого диэлектрика. Измерение диэлектрической проницаемости слоя обезвоженного диэлектрика и слоя, содержащего эмульсионную воду, осуществляется плоскими емкостными датчиками 4 и о, один из которых установлен в Области пучности, а другой - в области узла колебаний. Величина разности сигналов датчиков оценивается измерительной схемой (например, мостом переменного тока) и характеризует содержание воды в жидком диэлектрике,Предлагаемый способ обладает меньшими погрешностями, обусловленными неполной сепарацией воды, так как расслоение обводненного жидкого диэлектрика в стояей ультразвуковой волне не зависит от завяла капель воды, Кроме того, предлагае:ый способ отличается более высокой чувствительностью. Это объясняется тем, что ,. в .иэлектрическая проницаемость слоя обезюженного диэлектрика сравнивается с диэлектрической проницаемостью не исходногэ обводненног электрика, как в известном способе, а слоя диэлектрика с повы:шенным содержанием воды, обусловленным ее миграцией пюд действием стоячей ульт развуковой волны из соседних слоев.Таким образом предлагаемый способ позволяет повысить чувствительность и точность измеоени . ссде 1 я.апия Волы и жи яких диэлектриках. Его грименение, например, в 1 О системах заправки летательных аппаратов,даст возможность улучшить качество контроля обводненности топлив и получить экономический эффект как за счет снижения вероятности ошибочной забраковки топлива, так и за счет повышения надежности работы элементов топливной аппаратуры и двигателей,Форму а изобретения Способ определения содержания воды вжидких диэлектриках путем измврения диэлектрической проницаемости, о т л и ч а ищ и й с я тем, что, с целью повышения чув 2 о СтВИтЕЛЬНОСтн И тОЧНОСтИ ОПрЕдЕЛЕНИя, ПОток жидкого диэлектрика расслаивают в стоячей ультразвуковой волне и по разчосги диэлектрической проницаемости слоя обезвоженного диэлектрика и диэлектрической 30 прюницаемости слоя, содержащего эмульсионную воду, определяют искомый параметр. Тираж 1033та СССР по делам изобретений .35, Раушская наб., д. 4/5
