Статор турбомашины с горизонтальным разъемом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

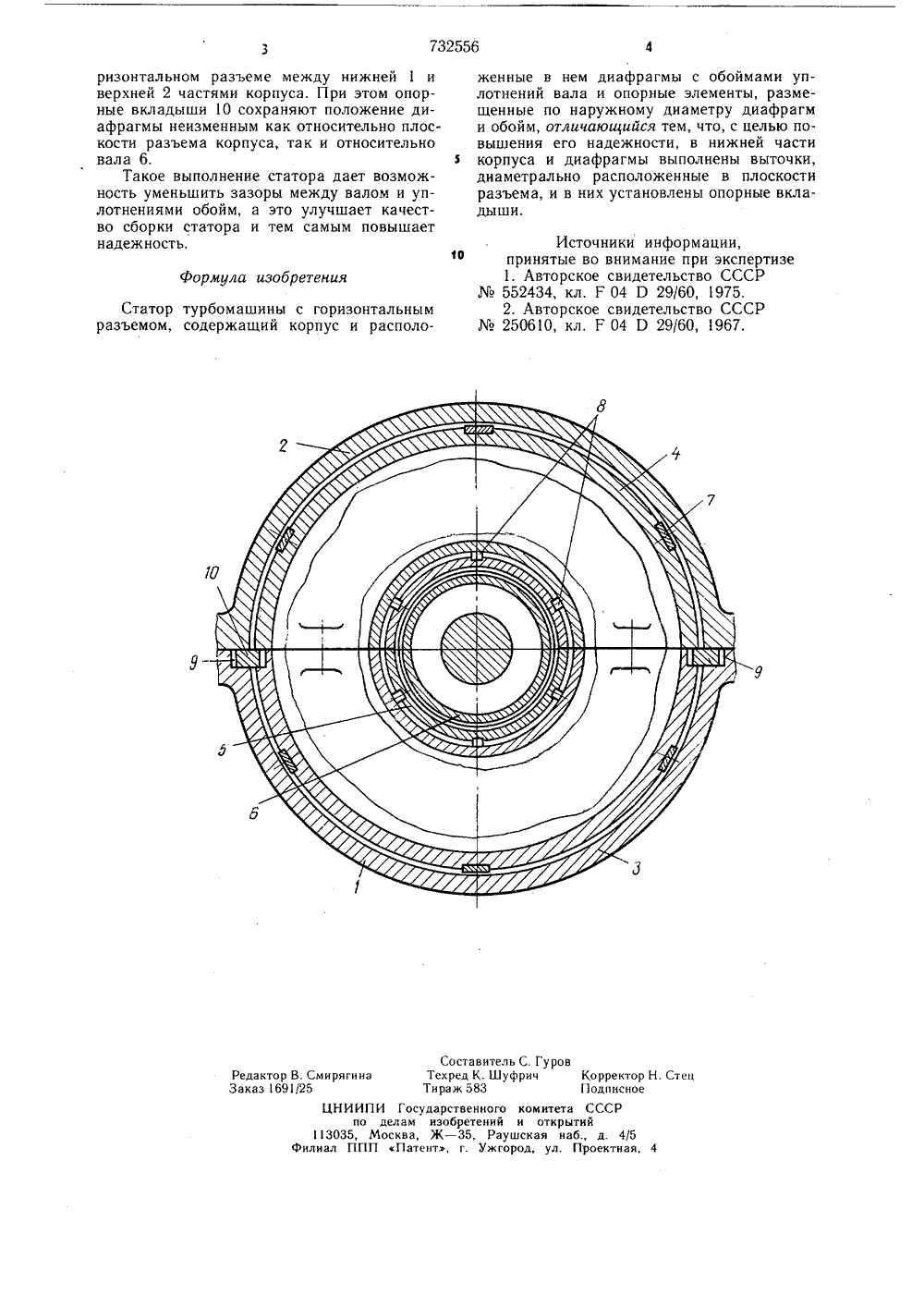

(53) УДК 621.438: : 621. 515 (088.8 убликовано 05.05 юллетень17 делам иэооретений и открытий Дата оп исания 15.05.8 ковани. ф. Великанов, Х. И. Муратов и К. Б. Саранцев удового Красного Знаменивский завод имени В. И, Ленина Ордена Ленинапроизводственное объ рденаениеИзобретение относится к области турбомашиностроения и может быть использовано преимущественно в статорах многоступенчатых центробежных компрессоров.Известен статор турбомашины, содержащий корпус и расположенные в нем диафрагмы, предварительно собранные в пакет 11.Однако в указанной конструкции невозможно обеспечить необходимое, с точки зрения минимальных утечек воздуха, положение верхней части пакета в верхней части корпуса относительно уплотнений.Известен также статор турбомашины с горизонтальным разъемом, являющийся ближайшим техническим решением к описываемому, содержащий корпус и расположенные в нем диафрагмы с обоймами уплотнений вала и опорные элементы, размещенные по наружному диаметру диафрагм и обойм 2.Однако в такой конструкции статора при различной температуре корпуса и диафрагм возможно касание вала уплогнений, размещенных в обоймах, для исключения которого необходимо иметь достаточно большие зазоры между валом и уплотнителем, что вызывает повышенные утечки и снижает надежностьь.Целью изобретения является повышениенадежности статора в работе.Указанная цель достигается тем, что внижней части корпуса и диафрагм выполнены выточки, диаметрально расположенные вплоскости разъема, и в них установленыопорные вкладыши.На чертеже дан поперечный разрез статора.1 о Статор турбомашины с горизонтальнымразъемом содержит нижнюю 1 и верхнюю 2части корпуса и расположенные в нем нижние 3 и верхние 4 части диафрагмы с обоймой 5 уплотнений вала 6 и опорные элементы 7, 8, размещенные по наружному диаметру диафрагмы и обоймы 5. В нижней части 1корпуса и диафрагмы выполнены выточки 9,диаметрально расположенные в плоскостиразъема, и в них установлены опорные вкладыши 10,При работе турбомашины из-за разныхтемператур корпуса и диафрагмы междуопорными элементами 7, 8 появляется зазор. Вес диафрагм при этом воспринимаютопорные вкладыши 10, защемленные в го732556 Формула изобретения Составитель С. ГуроТехред К. ШуфричТираж 583Государственного комителам изобретений и открсква, Ж - 35, РаушскаяП атент, г. Ужгород, ул актор В. Смирягинааз 1691/25 КорректоПодписноСССРтийб., д. 4/5Проектная ИИПИ по д 5, Мо ППП Н 30 или ризонтальном разъеме между нижней 1 и верхней 2 частями корпуса. При этом опорные вкладыши 10 сохраняют положение диафрагмы неизменным как относительно плоскости разъема корпуса, так и относительно вала 6.Такое выполнение статора дает возможность уменьшить зазоры между валом и уплотнениями обойм, а это улучшает качество сборки статора и тем самым повышает надежность. Статор турбомашины с горизонтальнымразъемом, содержащий корпус и расположенные в нем диафрагмы с обоймами уплотнений вала и опорные элементы, размещенные по наружному диаметру диафрагм и обойм, отличающийся тем, что, с целью повышения его надежности, в нижней частикорпуса и диафрагмы выполнены выточки,диаметрально расположенные в плоскости разъема, и в них установлены опорные вкладыши. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 552434, кл. Г 04 Р 29/60, 1975.2. Авторское свидетельство СССРМо 250610, кл. Г 04 Р 29/60, 1967.
СмотретьЗаявка
2650095, 18.07.1978
ОРДЕНА ЛЕНИНА И ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "НЕВСКИЙ ЗАВОД" ИМ. В. И. ЛЕНИНА
АРХИПОВ ВЛАДИМИР ВИКТОРОВИЧ, ВЕЛИКАНОВ ГЕННАДИЙ ФЕДОРОВИЧ, МУРАТОВ ХАНАФИ ИБРАГИМОВИЧ, САРАНЦЕВ КИР БОРИСОВИЧ
МПК / Метки
МПК: F01D 9/00
Метки: горизонтальным, разъемом, статор, турбомашины
Опубликовано: 05.05.1980
