Роторный экстрактор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

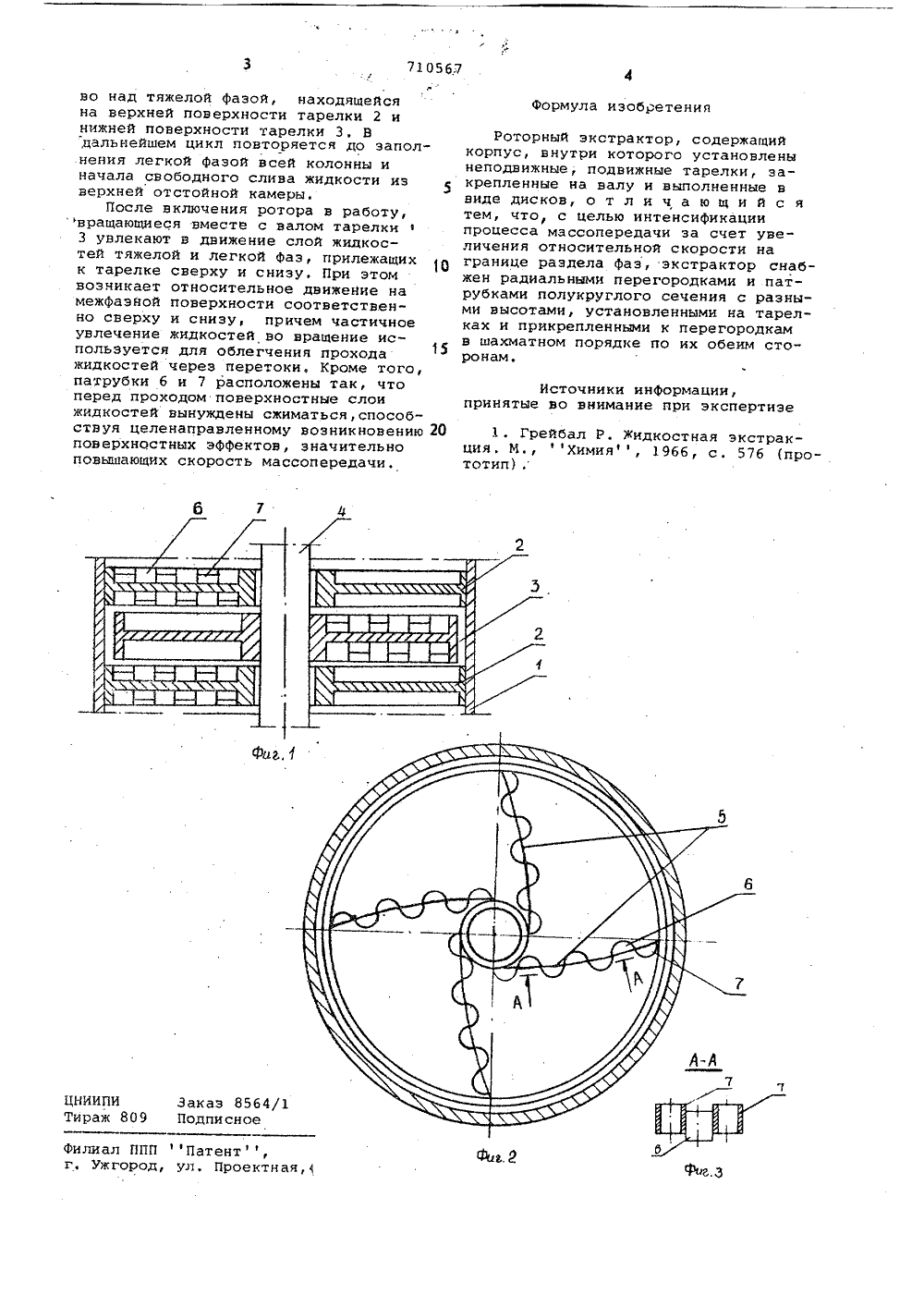

оюз Советских оциалистических Республик.1236 (21) 243405 11/04 присоединением заявки Ио Госуд арственный комнтетСССРделам изобретенийн открытнй) Приорите по убликовано 250180 Бюллетень Ио 3) УДК 66.0та опубликования описания 2501.8 Авторыизобретения нов гманов и О.ВГ 71) Заявитель казанский химико-технологический институт(54) РОТОРНЫЙ ЭКСТРАКТО одвижные тарелки е дисков и укалу 4. Тарелки прямыми или ками 5, по обе ахматном поряд- и установлены б и 7 полукругвижными и3, выполненрепленные нснабжены раизогнутымистороны котке с разнымпереточныелого сечениАппарат омещены пные в вида общем вдиальньщиперегородорых, в ши высотампатрубкия.Работает 5 м а лед ом р содержит коро установленыа между непод У е Изобретение относится к аппаратур ному оформлению процесса экстрагирования в системе жидкость-жидкостьИзвестен роторный экстрактор, со-. держащий корпус, внутри которого установлены неподвижные, подвижные тарелки, закрепленные на валу и выполненные в виде дисков 1.Недостатком этого аппарата является низкая эффективность процесса.Цель изобретения - интенсификация процесса массопередачи за счет увеличения относительной скорости на границе раздела фаз.Поставленная цель достигается тем что экстрактор снабжен радиальными перегородками и патрубками полукруглого сечения с разными высотами, установленными на тарелках и прикрепленными к перегородкам в шахматном порядке по их обеим сторонам.На фиг, 1 изображен экстрактор, продольный разрез; на Фиг, 2 - то же, поперечный разрез; на Фиг.3 продольный разрез патрубков, сечение А-А на фиг, 2.Роторный экстрактоп с 1, внутри которогн подвижные тарелки 2 Тяжелая фаза подается в корпус 1на первую (сверху неподвижную)тарелку 2, заполняет ее до уровняпатрубков 7 меньшей высоты и начинает стекать по ним на нижележащуютарелку 3. Затем цикл повторяетсятак, что верхние плоскости всех тарелок заполняются слоем тяжелойжидкости до уровня патрубков 7. Снизу колонны тяжелая Фаза отводитсячерез жидкостный затвор.Легкая Фаза подается под первуюснизу неподвижную тарелку 2, заполняет пространство под нижней плоскостью тарелки до уровня патрубковб и при дальнейшей подаче начинаетпроходить через тарелку вверх поэтим патрубкам, заполняя пространст О71056,7 формула изобретения во над тяжелой фазой, находящейся на верхней поверхности тарелки 2 и нижней поверхности тарелки 3, В дальнейшем цикл повторяется до заполнения легкой фазой всей колонны и начала свободного слива жидкости из верхней отстойной камеры.После включения ротора в работу, вращающиеся вместе с валом тарелки 4 3 увлекают в движение слой жидкостей тяжелой и легкой фаз, прилежащих к тарелке сверху и снизу, При этом возникает относительное движение на межфазной поверхности соответственно сверху и снизу, причем частичное увлечение жидкостей во вращение используется для облегчения прохода жидкостей через перетоки. Кроме того, патрубки 6 и 7 расположены так, что перед проходом поверхностные слои жидкостей вынуждены сжиматься, способствуя целенаправленному возникновению 20 поверхностных эффектов, значительно повышающих скорость массопередачи,ЦНИИПИ Заказ 8564 Тираж 809 Подписное илиал ППП Патент,Ужгород, Ул, Проектная,Роторный экстрактор, содержащий корпус, внутри которого установлены неподвижные, подвижные тарелки, закрепленные на валу и выполненные в виде дисков, о т л и ч а ю щ и й с я тем, что, с целью интенсификации процесса массопередачи за счет увеличения относительной скорости на границе раздела фаз, экстрактор снабжен радиальными перегородками и патрубками полукруглого сечения с разными высотами, установленными на тарелках и прикрепленными к перегородкам в шахматном порядке по их обеим сторонам,М Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2434059, 27.12.1976
КАЗАНСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. С. М. КИРОВА
НУГМАНОВ РАМЗИ ГАЛИМЗЯНОВИЧ, МАМИНОВ ОЛЕГ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: B01D 11/04
Метки: роторный, экстрактор
Опубликовано: 25.01.1980
