Микропрограммное устройство управления

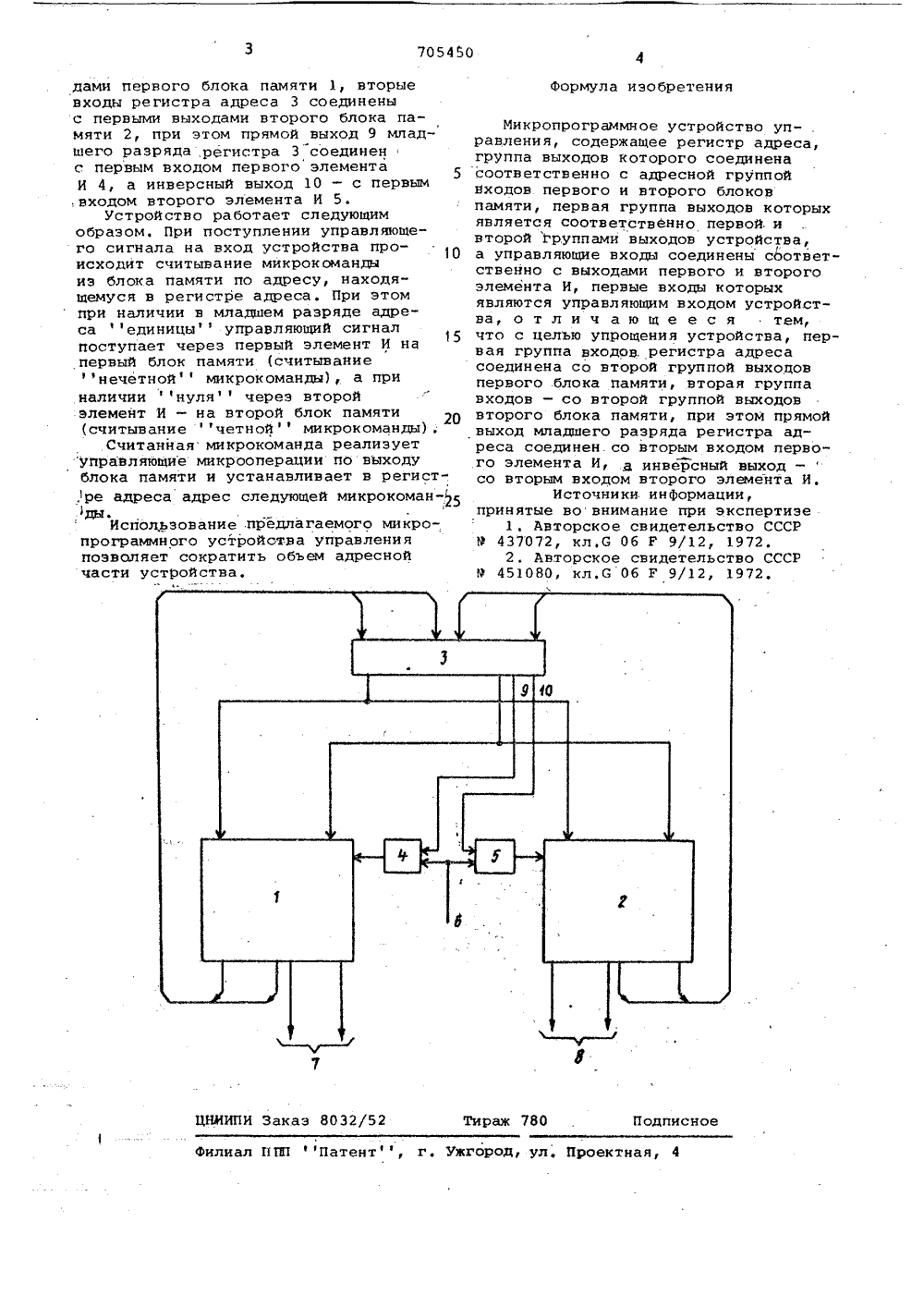

Сфез Советских Сощиалистиекпик Реаублин(22) ЗаявленО 170778(21) 2646904/18-24 с присоединением заявки Мо 6 06 Р 9/12 Государственный кои нтет СССР по делам нзобретеннй н открытнй(54) МИКРОПРОГРАММНОЕ УСТРОИСТВОУПРАВЛЕНИЯ Изобретение относится к вычисли.тельной технике.Известно микропрограммное устрой- ство управления, содержащее блокипамяти, блоки проверки условий,элементы И, регистры адреса, триггеры блокировки, работающее в режимеожидания 1.Недостатком этого устройства является избыток оборудования.Наиболее близким техниЧескимрешением к.предлагаемому являетсяустройство, содержащее два триггера,два коммутатора два элемента И рдва регистра адресадва блока памяти, входы устройства, первые выходы ивторые выходя блоков памяти, работающее в непрерывном режиме 2.Недостатком такого устройства20является избыток оборудования, чтообусловлено наличием двух регистровадреса, работающих поочередно,Цель и зо брет ени я - упрощение, устройства,25Это достигается тем, что в микропрограммном устройстве управления,содержащемрегистр адреса, группавыходов которого соединена соответственно с адресной. группой входов первого и второго блоков памяти,первая группа выходов которых является соответственно первой и второй группами выходов устройства, а управляющие входы соединены соответственно с выходами первого и второго элементов И, первые входы которых являются управляющим входом устройства, первая группа входов регистра адреса соединена со второй группой выходов первого блока памяти, вторая группа входов - со второйгруппой выходов второго блока памяти, при этом прямой выход младшего разрядарегистра адреса соединен со вторым входом первого элемента И, а инвер.сный выход - со вторым входом второго элемента И.На чертеже приведена структурная схема устройства.Устройство содержит блоки памяти 1 и 2, регистрадреса 3, выходы которого соединены с соответствующими первыми входами блоков памяти, элементы И 4 и 5, вторые входы которых подключены ко входу устройства б, а выходы подсоединены ко вторым, входам соответствующих блоков памяТи,вторые выходы 7 и 8 блоков памяти 1 1 и 2, причем первые входы регистра адреса 3 соединены с первыми выхо705450 Формула изобретения И Заказ 8032 52 Тираж 7 одписн лиал ППП Патент, г. Ужгород, ул,ктна дами первого блока памяти 1, вторыевходы регистра адреса 3 соединеныс первыми выходами второго блока памяти 2, при этом прямой выход 9 младшего разряда регистра 3 соединенс первым входом первого элемента5И 4, а инверсный выход 10 - с первымвходом второго элемента И 5.Устройство работает следующимобразом. При поступлении управляющего сигнала на вход устройства происходит считывание микрокомандыиз блока памяти по адресу, находящемуся в регистре адреса, При этомпри наличии в младшем разряде адреса единицы управляющий сигнал15поступает через первый элемент И напервый блок памяти (считываниефнечетноймикрокоманды), а приналичии нуля через второйэлемент И - на второй блок памяти.Считанная микрокоманда реализуетуправляющйе микрооперации по выходублока памяти и устанавливает в регистре адреса адрес следующей микрокоман-Ц 5, дыИспользование .предлагаемого микропрограммного устройства управленияпозволяет сократить объем адреснойчасти устройства,Микропрограммное устройство управления, содержащее регистр адреса,группа выходов которого соединенасоответственно с адресной группойвходов первого и второго блоковпамяти, первая группа выходов которыхявляется соответственно первой.ивторой группами выходов устройства,/а управляющие входы соединены соответственно с выходами первого и второгоэлемента И, первые входы которыхявляются управляющим входом устройства, о т л и ч а ю щ е е с я тем,что с целью упрощения устройства, первая группа входов. регистра адресасоединена со второй группой выхоцовпервого блока памяти, вторая группавходов - со второй группой выходоввторого блока памяти, при этом прямойвыход младшего разряда регистра адреса соединен.со вторым входом первого элемента И, а инверсный выход -со вторым входом второго элемента И.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 437072, кл С 06 Р 9/12, 1972,2. Авторское свидетельство СССРР 451080, кл.С 06 Р 9/12, 1972,
