Функциональный преобразователь код-напряжение

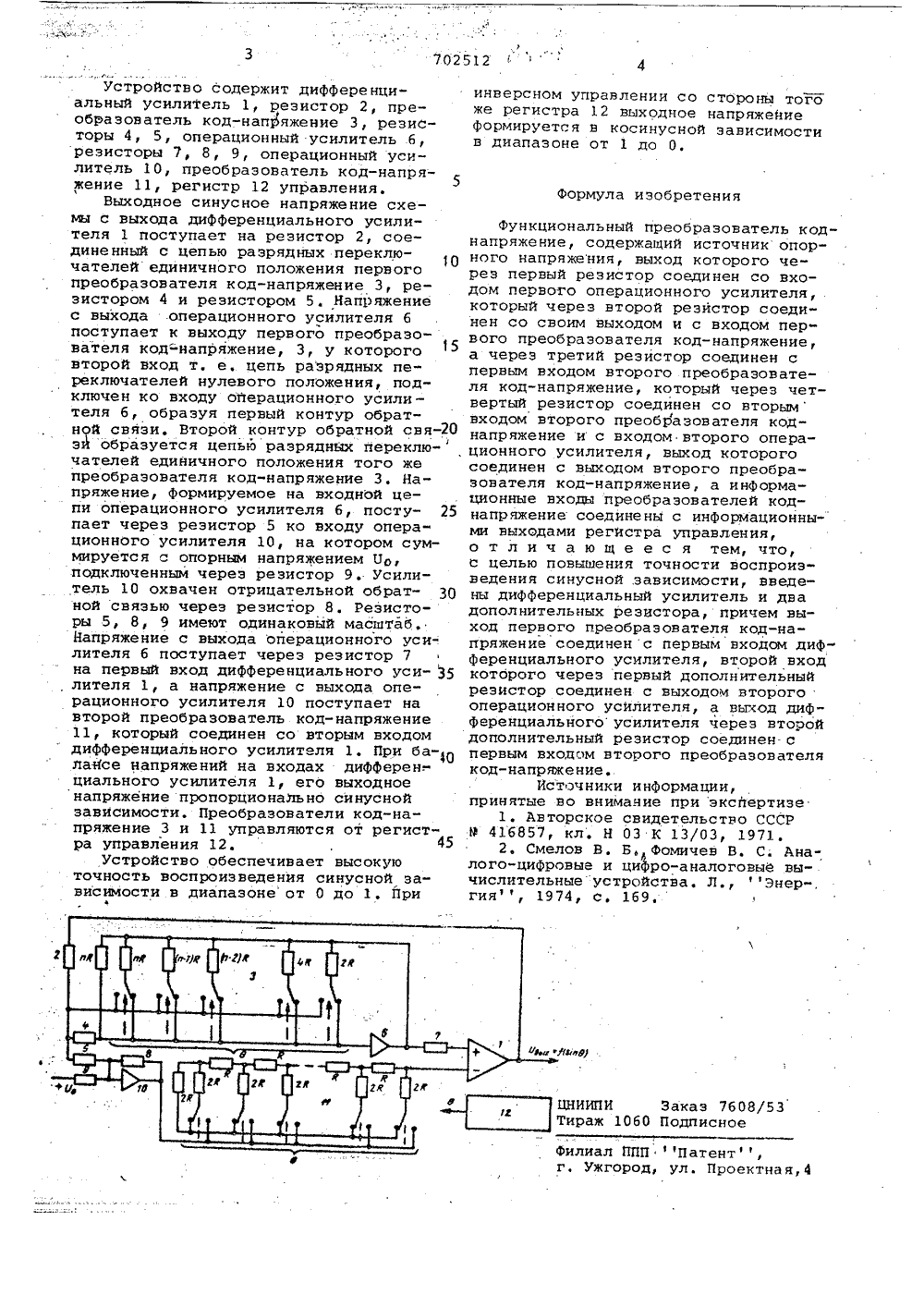

КЛЯ оюз Советских оциалистических Республик(22) Заявлено 010777 (21) 2503473/18-21 нием заявки Н с присое осударственный комите СССР по делам изобретений и открытий(54 ФУНКШЮНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ КОД-ЙАПРЯМЯНИ одомапряже"реобраен с в ля код входы ние со одами р выход которого соедивторого преобразоватние, а информационныезователей код-напряжс информационными выхуправления 2)Однако, устройствточность воспроизведзависимости. е ой и ко то единен со вторымобраэователя коддом второго опера Изобретение относится к вычислительной технике и может быть применено при построении функциональногопреобразователя код-напряжение, дляавтономного использования или в составе устройства вывода цифровой вычислительной машины,Известен функциональный преобра"зователь код-напряжение, содержащиймасштабные резисторы и осуществляющий преобразование кода в напряжение, пропорциональное тригонометрической функции 11.Однако, устройство имеет низкуюточность преобразования. 15Известен функциональный преобразователь код-напряжение, содержащийисточник опорного напряжения, выходкоторого через первый резистор соединен со входом первого операционного усилителя, который через второйрезистор соединен со своим выходоми с входом первого преобразователяд-напряжение, а через третий резиср соединен с первым входом второго преобразователя код-напряжение,который через четвертый резистор совходом второго .пренапряжение и с вхоционного усилителя, ЗО Целью иэ обр ете ния являет с я повышение точности воспроизведения синусной зависимости.Укаэанная цель достигается тем, что в функциональный преобразователь код-напряжение введены дифференциальный усилитель и два дополнительных резистора, причем выход первого преобразователя код-напряжение соединен с первым входом дифференциального усилителя, второй вход которого через первый дополнительный резистор соединен с выходом второго операционного усилителя, а выход дифференциального усилителя через второй дополнительный резистор соединен с первым входом второго преобразователя код-напряжение.Структурная электрическая схема устройства приведена на чертеже.702512 Формула изобретения ИПИ Заказ 7608/5ж 1060 Подписное гУстройство содержит дифференциальный усилитель 1, резистор 2, преобразователь код-напряжение 3, резисторы 4, 5, операционный усилитель б, резисторы 7, 8, 9, операционный усилитель 10, преобразователь код-напряжение 11, регистр 12 управления,Выходное синусное напряжение схемы с выхода дифференциального усилителя 1 поступает на резистор 2, соединенный с цепью разрядных переключателей единичного положения первого преобразователя код-напряжение 3, резистором 4 и резистором 5, Напряжение с выхода операционного усилителя б поступает к выходу первого преобразователя код=напряжение, 3, у которого15 второй вход т, е, цепь разрядных переключателей нулевого положения, подключен ко входу ойерационного усилителя б, образуя первый контур обратнОй связи. Второй контур обратной свяэи образуется цепью разрядных переключателей единичного положения того же преобразователя код-напряжение 3, Напряжение, формируемое на входной цепи операционного усилителя 6, посту пает через резистор 5 ко входу операционного усилителя 10, на котором суммируется с опорным напряжением По, подключенным через резистор 9. Усилитель 10 охвачен отрицательной обратной связью через резистор 8. Резисторы 5, 8, 9 имеют одинаковйй масштаб, Напряжение с выхода операционного усилителя б поступает через резистор 7 на первый вход дифференциального уси лителя 1, а напряжение с выхода операционного усилителя 10 поступает на второй преобразователь код-напряжение 11, который соединен со вторым входом дифференциального усилителя 1, При балайсе напряжений на входах дифферен.- циального усилителя 1, его выходное напряжение пропорционально синусной зависимости. Преобразователи код-напряжение 3 и 11 управляются от регистра управления 12Устройство обеспечивает высокую точность воспроизведения синусной зависимости в диапазоне от 0 до 1, ПриФ инверсном управлении со стороны тогоже регистра 12 выходное напряжениеформируется в косинусной зависимостив диапазоне от 1 до О. Функциональный преобразователь коднапряжение, содержащий источник опорного напряжения, выход которого через первый резистор соединен со входом первого операционного усилителя,который через второй резистор соединен со своим выходом и с входом первого преобразователя код-напряжение,а через третий резистор соединен спервым входом второго преобразователя код-напряжение, который через четвертый резистор соединен со вторымвходом второго преобразователя коднапряжение и с входом второго операционного усилителя, выход которогосоединен с выходом второго преобразователя код-напряжение, а информационные входы преобразователей коднапряжение соединены с информационными выходами регистра управления,о т л и ч а ю щ е е с я тем, что,с целью повышения точности воспроизведения синусной .зависимости, введены дифференциальный усилитель и двадополнительных резистора, причем выход первого преобразователя код-напряжение соединен с первым входом дифференциального усилителя, второй входкоторого через первый дополнительныйрезистор соединен с выходом второгооперационного усилителя, а выход дифференциального усилителя через второйдополнительный резистор соединен. спервым входом второго преобразователякод-напряжение.Ист эчники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 416857, кл, Н 03 К 13/03, 1971,2. Смелов В. Б, Фомичев В. С. Аналого-цифровые и цифро-аналоговые вычислительные устройства, Л., Энер-,гия, 1974, с. 169. Филиал ППП Патент, г, Ужгород, ул. Проектная,4
