Дозатор сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 699335
Автор: Восканян
Текст

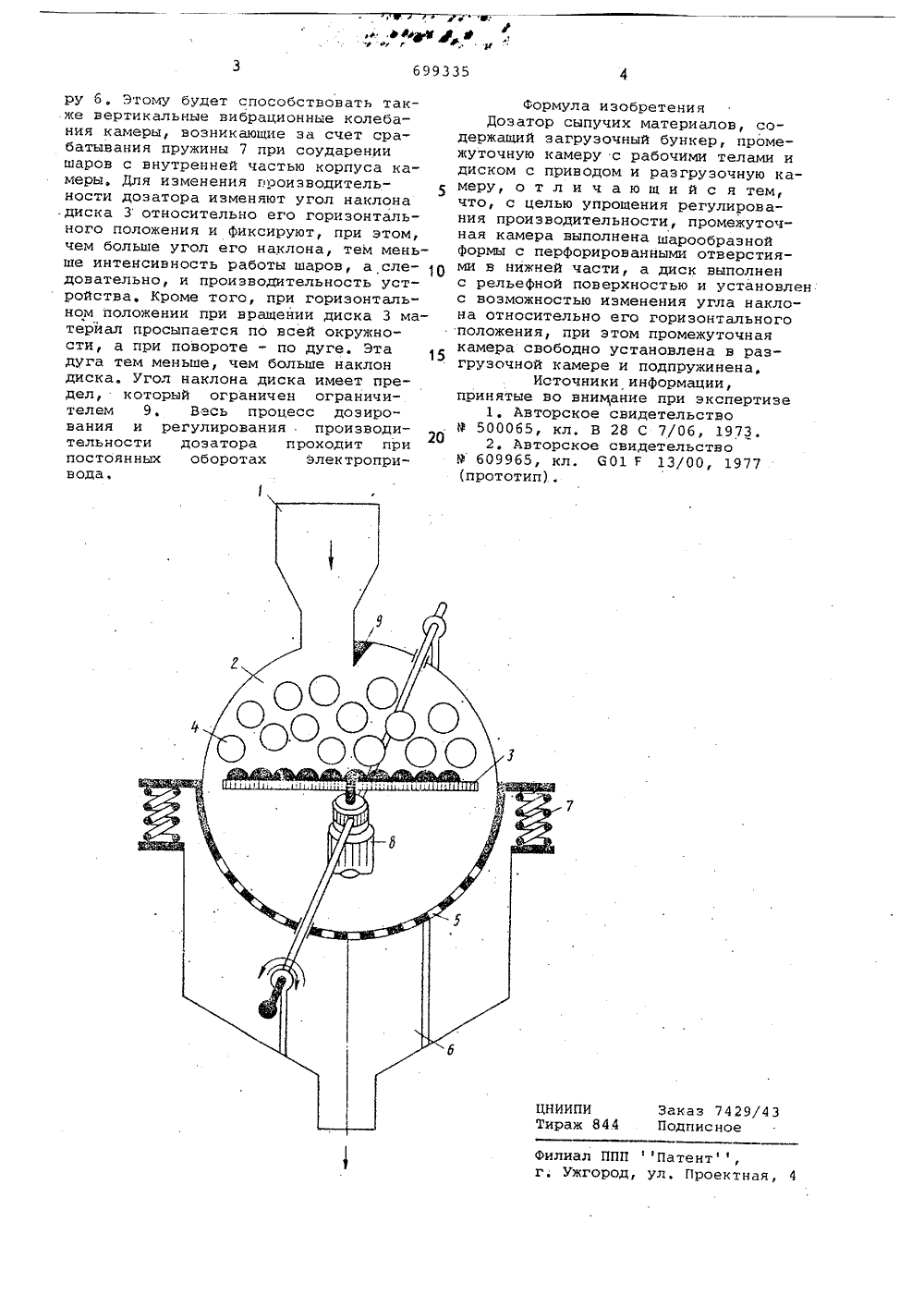

Союз Советских Социалистических Республик(22) Заявлено 020278 (21) 2575352/18-10с присоединением заявки Ио(23) Приоритет а 01 Г 13/00 Государствеииый комитет ссср по делам изобретений и открытий(54 ) ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ Изобретение относится к дозирующим устройствам и может быть использовано в отраслях промышленности, гдедозируемый материал требует предварительной обработки для разрушения комков, сводообраэований и диспергирования,Известен дозатор для сыпучих материалов, содержащий расходную камеруи расположенные в ней рабочие тела - 1 Ошары и побудитель движения шаров 1).Наиболее близким по техническойсущности к предложенному является дозатор для сыпучих материалов, содержащий загрузочный бункер, промежуточную камеру с рабочими телами и диском с приводом, и разгрузочную камеру (2),Однако производительность такогодозатора регулируется скоростью вращения диска, для чего в качестве электропривода применяют двигатели постоянного тока с автономным блокомпитания, которые громоздки, тяжелы,дороги и дефицитны,Цель изобретения - упрощение регулирования производительности дозатора.Указанная цель достигается тем,что промежуточная камера выполнена шарообразной Формы с перфорированными отверстиями в нижней части, а дискс рельефной поверхностью и установлен с возможностью изменения угла наклона относительно его горизонтального положения, при этом промежуточная камера свободно установлена в разгрузочной камере и подпружинена.На чертеже изображен предлагаемый дозатор, общий вид.Дозатор содержит загрузочный бункер 1, соединенный с промежуточной камерой 2, внутри которой расположены диск 3 с рельефной поверхностью и рабочие тела - шары 4, перфорированное дно 5 камеры 2, диаметр отверстий которого меньше диаметра рабочих тел 4, разгрузочную камеру б, пружины 7, электропривод 8 и ограничитель 9 угла поворота диска 3.Дозатор работает следующим образом.Через загрузочный бункер 1 подают материал и включают злектропривод 8. При этом диск 3 вращается и переводит в хаотичное движение рабочие тела 4. Доэируемый материал через зазор между диском 3 и корпусом камеры 2 просыпается через отверстия в дне 5 в камере 2 в разгрузочную каме) ФФ Афера,фФ фУ 1Ф 699335 П ж Заказ 7429/43Подписное ру 6, Этому будет способствовать также вертикальные вибрационные колебания камеры, возникающие за счет срабатывания пружины 7 при соударениишаров с внутренней частью корпуса камеры. Для изменения производительности дозатора изменяют угол наклонадиска 3 относительно его горизонтального положения и фиксируют, при этом,чем больше угол его наклона, тем меньше интенсивность работы шаров, а сле- одовательно, и производительность устройства. Кроме того, при горизонтальном положении при вращении диска 3 материал просыпается по всей окружности, а при повороте - по дуге. Этадуга тем меньше, чем больше наклондиска, Угол наклона диска имеет предел, который ограничен ограничителем 9, Весь процесс дозирования и регулирования производительности дозатора проходит припостоянных оборотах электропривода,Формула изобретенияДозатор сыпучих материалов, содержащий загрузочный бункер, промежуточную камеру с рабочими телами идиском с приводом и разгрузочную камеру, о т л и ч а ю щ и й с я тем,что, с целью упрощения регулирования производительности, промежуточная камера выполнена шарообразнойформы с перфорированными отверстиями в нижней части, а диск выполненс рельефной поверхностью и установленс возможностью изменения угла наклона относительно его горизонтальногоположения, при этом промежуточнаякамера свободно установлена в разгрузочной камере и подпружинена,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство9 500065, кл, В 28 С 7/06, 1973.2. Авторское свидетельствоР 609965, кл. 601 Р 13/00, 1977
СмотретьЗаявка
2575352, 02.02.1978
ВОСКАНЯН РАЗМИК АМАЯКОВИЧ
МПК / Метки
МПК: G01F 13/00
Опубликовано: 25.11.1979
Код ссылки
