Способ извлечения меди из пиритсодержащего сульфидного сырья

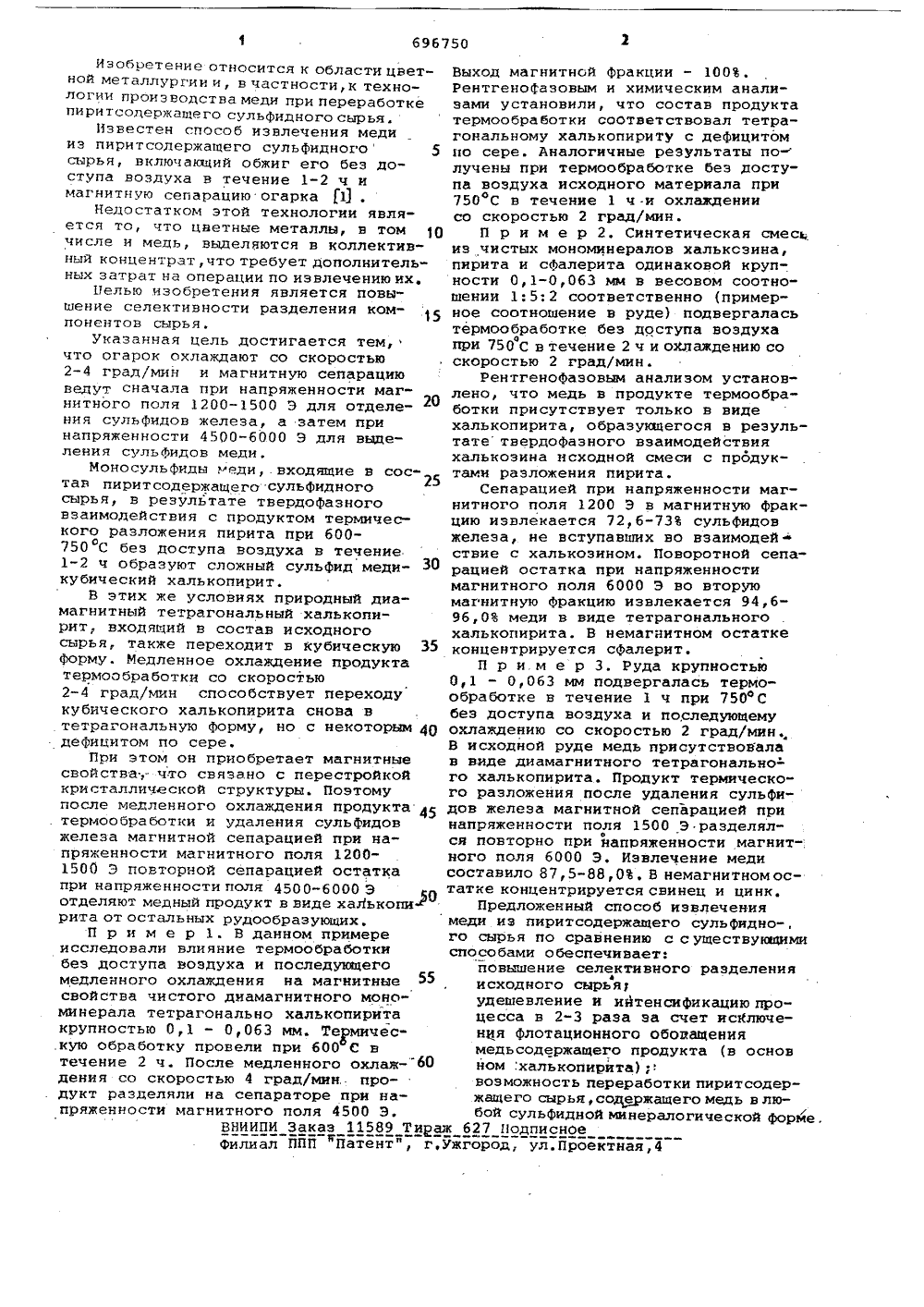

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 50 А 19) П ВС 22 В 1500 е ПИСАНИЕ ИЗОБРЕТЕНИЯ без д аащнй оба в т епараци 5обжасо еский инст т тельство СССР02, 1974ЧЕНИЯ МЕДИ УЛЬФИДНОГО(54) (57) СПОСОБ ИЗВЛЕИЗ ПИРИТСОДЕР)(ЗЩЕГО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ ТОРСНОМУ С ВИДИЩЪСТВ У 21) 2614960/22-0222) 10.05.7846) 07.12.83. Бюл.72) Д.Н.Абишев, А.КК.Н.Оразалина71) Химико"металлурут АН Казахской ССР53) 622.782(088.8)56) 1. Авторское сви489382 кл. С 22 В СЫРЬЯ, . включ оступа возд и магнитную о т л и ч а ю с целью пов разделения к огарок охлажд 4 град/мин и ведут сначала нитного поля ния сульФидов пряжеииости 4 ния сульфидов жиг егоечение 1-2 чю огарка,тем, что,елективностисырья,оростъю 2 сепарациюяженности магЭ для отделеа затем при наЭ для выделе" наенияомпокентоют соскмагнитнуюпри напр200-1500железа,00-6000меди.696750 Выход магнитной Фракции - 100. Рентгенофазовым и химическим анализами установили, что состав продукта термообработки соответствовал тетрагональному халькопириту с дефицитом по сере. Аналогичные результаты по лучены при термообработке беэ доступа воздуха исходного материала при 750 С в течение 1 ч -и охлаждении со скоростью 2 град/мин.П р и м е р 2. Синтетическая смесь из чистых мономинералов халькозина, пирита и сфалерита одинаковой крупности 0,1-0,063 мм в весовом соотношении 1:5:2 соответственно (примерное соотношение в руде) подвергалась термообработке без доступа воздуха при 750 С в течение 2 ч и охлаждению со скоростью 2 град/мин.Рентгенофаэовым анализом установлено, что медь в продукте термообработки присутствует только в виде халькопирита, образукщегося в результатетвердофазного взаимодействия халькозина исходной смеси с продуктами разложения пирита.Сепарацией при напряженности магнитного поля 1200 Э в магнитную Фракцию извлекается 72,6-73 сульфидов железа, не вступавших во вэаимодей ствие с халькоэином. Поворотной сепарацией остатка при напряженности магнитного поля 6000 Э во вторую магнитную Фракцию извлекается 94,6- 96,0 меди в виде тетрагонального халькопирита. В немагнитном остатке концентрируется сфалерит.П р и,м е р 3. Руда крупностью 0,1 - 0,063 мм подвергалась термообработке в течение 1 ч при 750 С без доступа воздуха и последующему охлаждению со скоростью 2 град/мин,. В исходной руде медь присутствовала в виде диамагнитного тетрагонально- го халькопирита. Продукт термического разложения после удаления сульфидов железа магнитной сепарацией при го сырья по сравнению с с уществующими способами обеспечивает:йовышение селективного разделения4исходного сырьяудешевление и ийтенсификацию процесса в 2-3 раза за счет исключения флотационного обогащениямедьсодержащего продукта (в основном .халькопирита);возможность переработки пиритсодержащего сырья, содержащего медь в любой сульфидной минералогической Форме, аж 627 подписное Иэобретение относится к области цветной металлургии и, в частности,к технологии производства меди при переработке пи ри тсодержаще го сульфидно го сырья.Известен способ извлечения меди из пиритсодержащего сульфидного 5сырья, включающий обжиг его без до"ступа воздуха в течение 1-2 ч и магнитную сепарацию огарка 11Недостатком этой технологии является то, что цветные металлы, в том числе и медь, выделяются в коллективный концентрат что требует дополнительных затрат на операции по извлечению их.Пелью изобретения является повы" шение селективности разделения компонентов сырья.Указанная цель достигается тем, что огарок охлаждают со скоростью 2-4 град/мин и магнитную сепарацию ведут сначала при напряженности магнитного поля 1200-1500 Э для отделения сульфидов железа, а затем при напряженности 4500-6000 Э для выделения сульфидов меди.Моносульфиды меди,.входящие в состав пиритсодержащего сульфидного сырья, в результате твердофазного взаимодействия с продуктом термического разложения пирита при 600- 750 С без доступа воздуха в течениео1-2 ч образуют сложный сульфид медикубический халькопирит.В этих же условиях природный диамагнитный тетрагональный халькопирит, входящий в состав исходного сырья, также переходит в кубическую 35 Форму. Медленное охлаждение продуктатермообработки со скоростью 2-4 град/ьин способствует переходу кубического халькопирита снова в тетрагональную форму, но с некоторым 4 О дефицитом по сере.При этом он приобретает магнитные свойства;- что свяэано с перестройкой кристаллической структуры. Поэтому после медленного охлаждения продукта 45 термообработки и удаления сульфидов железа магнитной сепарацией при напряженности магнитного поля 1200- 1500 Э повторной сепарацией остаткапри напряженности поля 4500-6000 Э отделяют медный продукт в виде халькопирита от остальных рудообразующих,П р и м е р 1. В данном примере исследовали влияние термообработки беэ доступа воздуха и последующего медленного охлаждения на магнитные свойства чистого диамагнитного моно- минерала тетрагонально халькопиритакрупностью 0,1 - 0,063 мм. Термическую обработку провели при 600 С в течение 2 ч. После медленного охлаж-бО дения со скоростью 4 град/мин про. дукт разделяли на сепараторе при напряженности магнитного поля 4500 Э.ВНИИПИ Заказ 11589 ТирФилиал ППП "Патент", г,напряженности поля 1500 Э разделялфся повторно при напряженности магнит-, ного поля 6000 Э, Извлечение меди составило 87,5-88,0, В немагнитномостатке концентрируется свинец и цинк,Предложенный способ извлечения меди иэ пиритсодержащего сульфидно-, Ужгород, ул.Проектная,4
