Сумматор абсолютных значений аналоговых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 688907
Автор: Абрамович
Текст

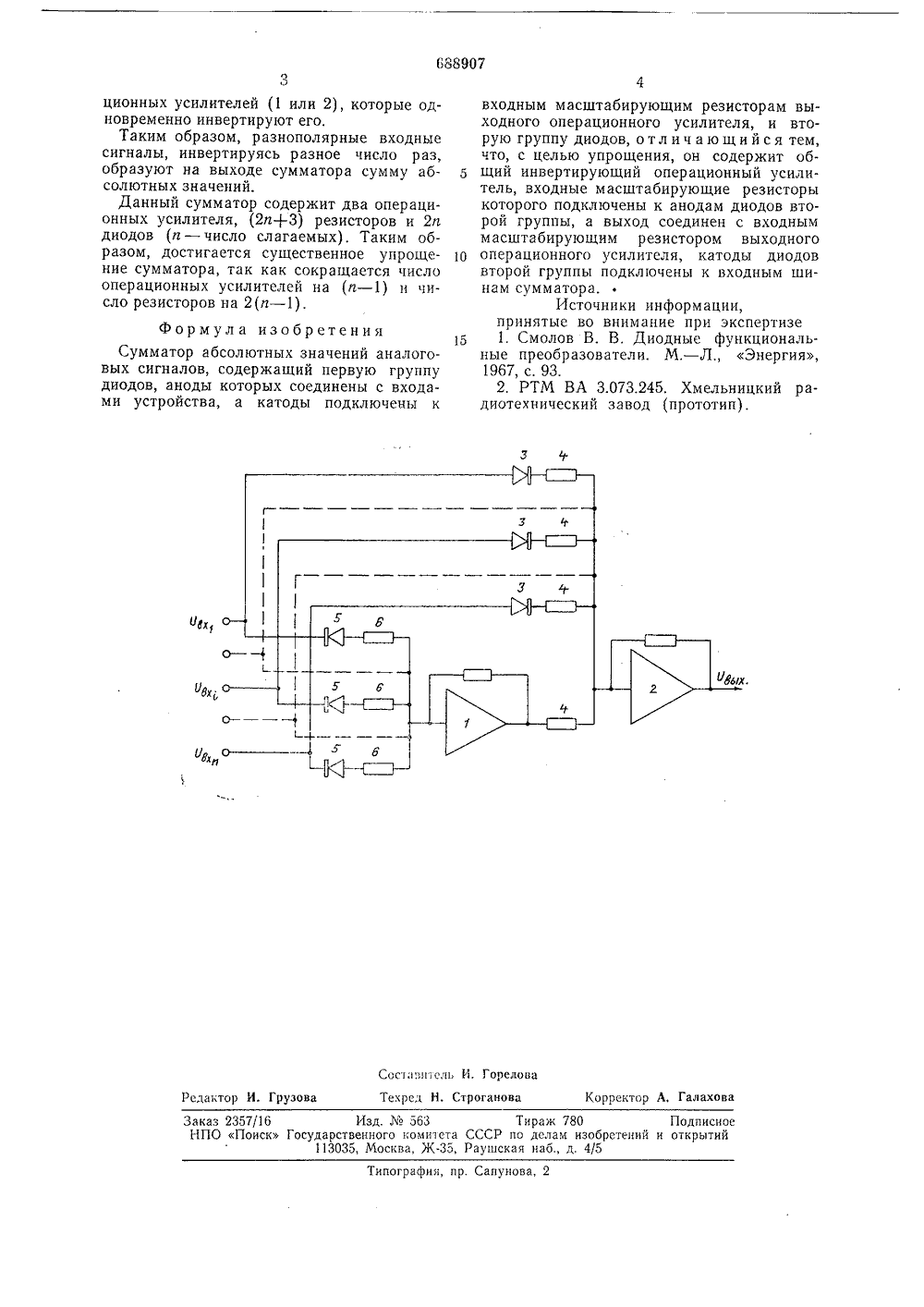

Союз Советских Социалистических Республик(45) Дата опубликования описания 30.09.79по делам изобретений и открытий(54) СУММАТОР АБСОЛЮТНЫХ ЗНАЧЕНИИ АНАЛОГОВЫХ СИГНАЛОВИзобретение относится к автоматике и аналоговой вычислительной технике и предназначено для определения величины суммы абсолютных значений нескольких знакопеременных величин, представленных напряжениями постоянного токаиых - 1 С 17 х 1 11=1где Ст - весовой коэффициент.Известен сумматор абсолютных значений аналоговых сигналов, выполненный в виде диодного функционального преобразователя 1, содержащего блоки выделения модуля каждой входной величины, выходы которых подключены к входам сумматора.Недостаток его - большой объем аппаратуры из-за наличия операционных усилителей в каждой из входных цепей,Наиболее близким техническим решением к изобретению является сумматор абсолютных значений аналоговых сигналов 2, содержащий первую группу диодов, аноды которых соединены с входами устройства, а катоды подключены к входным масштабирующим резисторам выходного операционного усилителя, и вторую группу диодов.Такой сумматор содеркит (и+1) операционных усилителей, (4 п+1) резисторов и 2 п диодов,:т -907 Цель изобретеш 1 я - упрощение сумматора.Цель достигается тем, что в сумматорвведен общий инвертирующий операцион ный усилитель, входные масштабирующиерезисторы которого подключены к анодам диодов второй группы, а выход соединен с входным масштабирующим резистором выходного операционного усилителя, катоды 10 диодов второй группы подключены к входам устройства.Блок-схема сумматора абсолютных значений аналоговых сигналов показана на чертеже.15 Сумматор содержит общий инвертирующнй операционный усилитель 1, выходной инвертирующий операционный усилитель 2, диоды 3 первой группы, аноды которых соединены с входами устройства, а катоды 20 подключены к входным масштабирующимрезисторам 4 выходного операционного усилителя 2, диоды 5 второй группы, аноды которых подключены к входным масштабирующим резисторам б общего инвертирующе го операционного усилителя 1, выходом соединенного с входным масштабирующим рсзистором 4 выходного операционного усилителя 2.Работает сумматор следу;ощим образом.30 Выходной сигнал в зависимости от полярности поступает на один из двух опера088907 Сосзавп 1 слв И. ГореловаТехред Н, Строганова ктор А. Галахо дактор И Изд Яо 5 о 3 Тираж 780арственного комиста СССР по делам изобретений 13035, Москва, Ж, Раугпская наб., д. 4/5 аказ 2357/16НПО Поиск Г одписно ткрвтий ипография, пр. Сапунова, 2 ционных усилителей (1 или 2), которые одновременно инвертируют его.Таким образом, разнополярные входные сигналы, инвертируясь разное число раз, образуют на выходе сумматора сумму абсолютных значений.Данный сумматор содержит два операционных усилителя, (2 п+3) резисторов и 2 п диодов (и - число слагаемых), Таким образом, достигается существенное упрощение сумматора, так как сокращается число операционных усилителей на (п - 1) и число резисторов на 2(л - 1),Фор мул а изобретен и яСумматор абсолютных значений аналоговых сигналов, содержащий первую группу диодов, аноды которых соединены с входами устройства, а катоды подключены к входным масштабирующим резисторам выходного операционного усилителя, и вторую группу диодов, о тл и ч а ю щ и й с я тем,что, с целью упрощения, он содержит общий инвертирующий операционный усилитель, входные масштабирующие резисторыкоторого подключены к анодам диодов второй группы, а выход соединен с входныммасштабирующим резистором выходного10 операционного усилителя, катоды диодоввторой группы подключены к входным шинам сумматора.Источники информации,принятые во внимание при экспертизе15 1, Смолов В. В, Диодные функциональные преобразователи. М. - Л Энергия,1967, с, 93,2, РТМ ВА 3,073,245. Хмельницкий радиотехнический завод (прототип).
СмотретьЗаявка
1998392, 18.02.1974
ПРЕДПРИЯТИЕ ПЯ А-1427
АБРАМОВИЧ МАРК СЕМЕНОВИЧ
МПК / Метки
МПК: G06G 7/14
Метки: абсолютных, аналоговых, значений, сигналов, сумматор
Опубликовано: 30.09.1979
Код ссылки
