Вяжущее
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

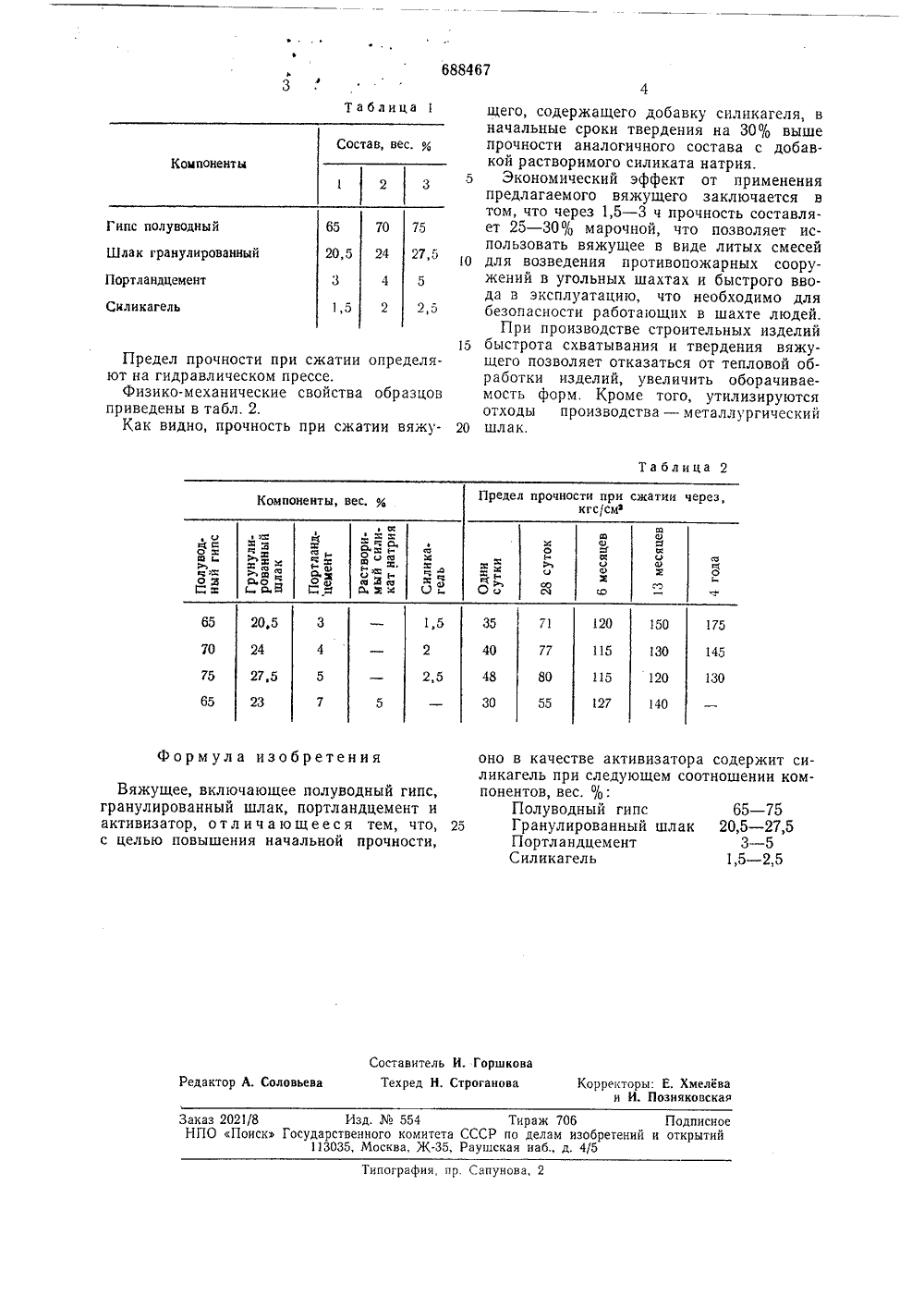

Союз Советска Соииалистических Республик) Дополнительное к авт. свид-в 2612604/29-3 1) М. Кл."- С 04 В 11/09 Заявлено 06.05.7 с присоединением заявки-ударстееннми комите 3) Приоритет 3) Опубликов СССР по делам иаобрегени и открытий) Дата опубликования описания 30.09.79 мбулко, К. Н. Рожкова и Г, В, Аносо а Трудового Красного Знамени инженерноный институт им, В. В. Куйбышева 4) ВЯЖ Цель изобретенной прочности.Достигается этовяжущее, включаюгранулированныйактивизатор, в качдержит силикагельношении компонентПолуводный гГранулированнПортландцеменСиликагель Изобретение относится к области строительных материалов, а именно к составам минеральных вяжущих веществ, и может быть использовано для приготовления бетонных изделий с повышенной прочностью в начальные сроки твердения.Известно вяжущее на основе гранулированного шлака с добавкой полуводного гипса, портландцемента или извести.Недостаток этого вяжущего, являющегося разновидностью шлакового цемента, медленное твердение за счет медленной гидратации основного компонента вяжущего - шлака.Из известных наиболее близко к изобретению по технической сущности и достигаемому эффекту гипсошлаковое вяжущее, включающее, вес, %Полуводный гипсГранулированный шлакПортландцемент 3 - 8 Активизатор - растворимый силикат натрияОднако известное вяжущееженную прочность в начальныдения из-за недостаточной спбавки активизировать гидратв начальные сроки. 1 я - повышение нача аемое гипс,что предла полуводный портландцем активизатор следующем с /о 65 -лак 20 5 -3 -1,5 -тем щее шлак,ествеприов, веипсый ш а со- соот,5 Пов чальны коакти ет в р кроме нент СаО. в на- высоущего ем, чтоагеляю каль очныйраствор тупа ция и, компо- имость 75 - 60 20 - 27 м е р. Для полученакового вяжущего ного ают смешиготав гипсошл 3 смесиСоста лены вКажд мовыва соотно в воде 2 - 5 имеет поние срокитверособности доацию шлака 72) Авторы изобретения В,71) Заявитель Московский ор строитышение прочности вя е сроки достигаетсявный кремнезем силнеакцию с гидроокись того, отсутствует щеХаеО; снижающий вы предлагаемого вяжущего приве- табл. 1.ую смесь перемешивают и зафорют отдельно с водовяжущим при шении, равном 0,5. Образцы хранят в течение 4 лет.688467 3 Таблица 1 щего, содержащего добавку силикагеля, в начальные сроки твердения на 30% выше прочности аналогичного состава с добавкой растворимого силиката натрия.5 Экономический эффект от примененияпредлагаемого вяжущего заключается в том, что через 1,5 - 3 ч прочность составляет 25 - 30% марочной, что позволяет использовать вяжущее в виде литых смесей 10 для возведения противопожарных сооружений в угольных шахтах и быстрого ввода в эксплуатацию, что необходимо для безопасности работающих в шахте людей.При производстве строительных изделий 15 быстрота схватывания и твердения вяжущего позволяет отказаться от тепловой обработки изделий, увеличить оборачиваемость форм. Кроме того, утилизируются отходы производства - металлургический 20 шлак,Состав, вес, з,Компоненты 2 3 65 70 75 Гипс полуводныйШлак гранулированныйПортландцементСиликагель 20,5 24 27 5 2,5 1,5 Таблица 2 Предел прочности при сжатии через,кгс/смфоС о а й с.Й с" ж о и СО ФжО120 35 71 1,5 150 65 175 20,5 115 7 30 40 145 70 24 80 115 120 130 2,5 75 27,5 127 55 65 30 140 23 Формула изобретения Вяжущее, включающее полуводный гипс,гранулированный шлак, портландцемент иактивизатор, отличающееся тем, что, 25с целью повышения начальной прочности,65 - 75 20,5 - 27,5 3 - 5 1,5 - 2,5Заказ 2021/8 Изд.554 Тираж 706 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Предел прочности при сжатии определяют на гидравлическом прессе.Физико-механические свойства образцов приведены в табл, 2.Как видно, прочность при сжатии вяжуоно в качестве активизатора содержит силикагель при следующем соотношении компонентов, вес. %:Полуводный гипсГранулированный шлакПортландцементСиликагель
СмотретьЗаявка
2612604, 06.05.1978
МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНЖЕНЕРНО СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
СТАМБУЛКО ВЛАДИМИР ИСАЕВИЧ, РОЖКОВА КЛАРА НИКОЛАЕВНА, АНОСОВА ГАЛИНА ВЛАДИМИРОВНА
МПК / Метки
МПК: C04B 11/09
Метки: вяжущее
Опубликовано: 30.09.1979
Код ссылки
<a href="https://patents.su/2-688467-vyazhushhee.html" target="_blank" rel="follow" title="База патентов СССР">Вяжущее</a>
Способ определения веса шлака и металлав расплаве
Номер патента: 213266
Опубликовано: 01.01.1968
Авторы: Крыжановский, Пущаловский, Явич
МПК: B22D 2/00, G01F 23/20
Метки: веса, металлав, расплаве, шлака
...ют на др получают талл а.та еИзвестен способ определения уровней компонентов рапв раздено путем применения измерительного электрода, блока фиксации и приборов измерения уровней.Предложенный способ отличается от,известного тем, что получают сигнал веса расплава и сравнивают с сигналом его уровня на сумматоре, сигнал которого пропорционален весу шлака в расплаве, и далее сигнал веса шлака и веса расплава подают на друггой сумматор, с выхода которого получают сигнал, пропорциональный весу металла.На чертегке показано устройство для осуществления описываемого способа.Для определения веса шлака и металла применяют герметичный ковш 1 с жидким металлом, установленный на весовом устройстве 2 с датчиком 8 веса, два графитошамотных электрода 4...
Способ определения веса шлака и металла в сталеплавильной печи
Номер патента: 474372
Опубликовано: 25.06.1975
Авторы: Белокуров, Гавро, Горовицкий
МПК: B21C 5/04
Метки: веса, металла, печи, сталеплавильной, шлака
...до и после присадки компонентов, В отобранных пробах определяется содержание введенныхкомпонентов,По.содержанию компонента, растворимоготолько в металле или только в шлаке,рассчитывают количество этой фазы, а по содержанию второго компонента в.шлаке и в метал-ле и по количеству первой фазы определяютвес другой фазы,Расчеты ведутся по следующим формулам.Для случая, когда вводится компонентА,растворимый только в шлаке в виде окислаАКОГ или готовый окисел АкО,а также компонент В, растворимый в металле, а такжев шлаке в виде его окисла Вп,Оп тР шл. =" СоставительРедактор Д,Дашкова Текред Е, Подурушина Корректор П.Брахнина Заказ .5277/834. Изд. 4 Ф Тираж 648 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам...
Вяжущее для изготовления изделий автоклавного твердения
Номер патента: 1047865
Опубликовано: 15.10.1983
Авторы: Байбуза, Воробьев, Гринберг, Емелин, Калашников, Кондратенко, Малышев, Омельченко, Осипенко, Соколовский
МПК: C04B 15/06
Метки: автоклавного, вяжущее, твердения
...автоклавного твердения, 15 включающее, вес.%: кварцевый песок 41-68 и продукт обжига карбонатно-песчаной смеси 32-59, при следующем составе продукта обжига, вес.%: двухкальциевый силикат 50-75 алюминат натрия 20 и калия 5-.35; окись кальция 10-12; феррит натрия и калия 3-7; примеси 0,08-2.Недостатком этих вяжущих является низкая прочность. 25Цель изобретения - повышение прочносПоставленная цель достигается тем, что вяжущее для изготовления изделий автоклавного твердения, включающее квар- З 0 цевый песок и продукт обжига карбонатно-кремнеземистой смеси, содержит продукт обжига карбонатно-кремнеземистой смеси, имеющий состав, мас,%: окись кальция 32-45 трехкальциевый сиди кат 8-3.6; двухкальциевый силикат 25-40 65 Эи алюмоферрит кальция...
Вяжущее для изготовления изделий автоклавного твердения
Номер патента: 1655946
Опубликовано: 15.06.1991
Авторы: Бушуева, Воробьев, Кокунько, Кудеярова, Соколовский
МПК: C04B 28/20
Метки: автоклавного, вяжущее, твердения
...35,0 - 55,0 мас.0 ь и кварцевый песок в количестве 45,0 - . 65,0 мас,0 ь. Вяжущее обеспечивает прочность при сжатии 93,5, - 115,9 МПа и при изгибе 9,8 - 10,5 МПа. 5 табл,Мел и отсев дробления метаморфических сланцев, являющийся отходом дробильно-сортировочных фабрик, подвергают сухому измельчению при влажности, не превышающей 0,5 - 1,00/до тонкости помола сырьевой смеси по остатку на сите 008 8 - 100 ь в соотношениях, обеспечивающих достижение поставленной цели (табл.2),Обжиг смеси проводят при 1250 С. Полученный продукт(химический и фазовый состав которого представлен в табл.3 и 4) измельчают до удельной поверхности 600 м /кг и смешивают с кварцевым песком (Зуд = 270 м 2/кг) в соотношениях: 60:40; 55:45;45:55; 35:65; 30:70.Прочность...
Способ подготовки доменных шлаков к испытанию на прочность
Номер патента: 96091
Опубликовано: 01.01.1953
Автор: Значко-Яворский
МПК: G01N 1/38
Метки: доменных, испытанию, подготовки, прочность, шлаков
...к испытан личающий ускорения про разца, послед того шлака, раствором едк отовки доменных шлаию на прочность, о тс я тем, что, с целью цесса твердения ооний готовят из молозатворенного водным ой щелочи. В настоящее время подготовка доменных шлаков к испытанию па прочность (гидравлическую активность) заключается в том, что из молотого шлака (без добавок или с добавкой 3 - 5% сульфата кальция) изготовляют стандартные образцы нормального раствора жесткой консистенции, которые после 3,7 и 28 суток твердения в воде испытывают на прочность.Недостатками такого способа подготовки являются: значительный расход электроэнергии на помол шлака, расход материалов на изготовление образцов (около 5 кг шлака и 10 кг нормального песка) и большая...
Предыдущий патент: Гипсовый раствор
Следующий патент: Способ изготовления гипсовых изделий
Случайный патент: Способ получения углеродсодержащего брикетированного восстановителя
