Узловое соединение пространственной конструкции из прокатных профилей

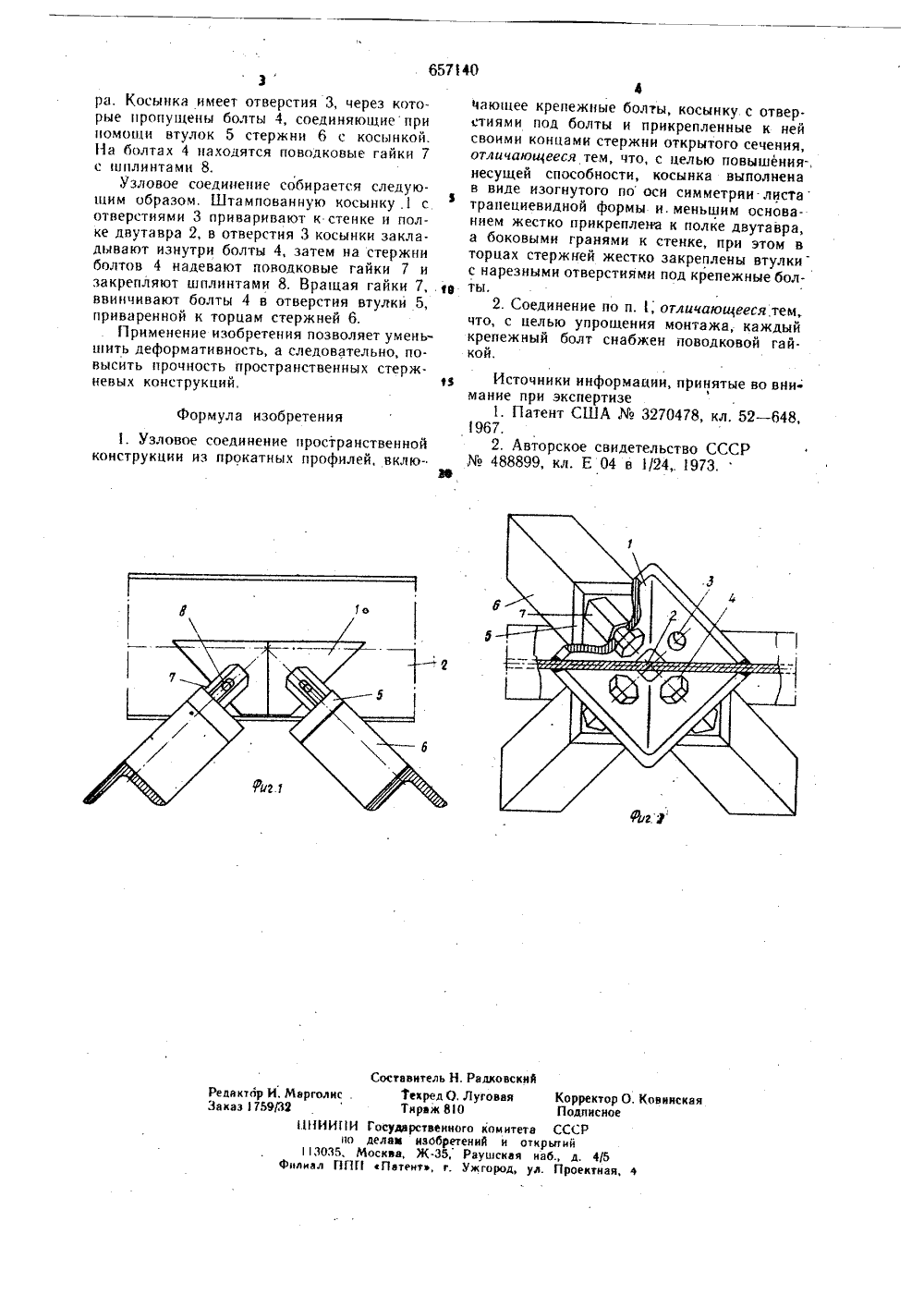

ГгО П И С А Н И е пп 657140ИЗОБРЕТЕНИЯ Союз Соввтских Сфциалистицесмих Реотублми(22) Заявлено 26.12.77 (21) 2559797/29(51) М. Кл 04 В 1/58 с присоединением заявки-23) Приоритет -Опубликовано 15.04.79. Б Государственный нср о мотетам нзобретеннйоткрытей юллетеньия 16.0 ФЛ 9, Жербин, А. А, Нилов 2) Авторы иэобретени Киевский ордена Трудового Красного Знамен инженерно-строительный институтЗаявите ОВОЕ СОЕДИНЕНИЕ ПРОСТРАНСТВЕННОКЦИИ ИЗ ПРОКАТНЫХ ПРОФИЛЕЙ(54) КОН 2повышение нес щ На фиг. изо вид сбоку; на фн Узловое соеди выполненной из т нутого под углом ренного боковым ра 2, а меньшимнен бражено узловое соеди г. 2 - то же, вид с пение состоит из косырапециевидного листа по оси симметрии и и гранями к стенке д основанием к полке д нки 1, , иэог- привавутав.вутавИзобретение относится к строительствуи может быть использовано в пространственных стержневых конструкциях зданий н соору жен и й.Известно узловое соединение пространственной конструкции из прокатных профилей,в котором стержни решетки соединяются споясом посредством болтов через листовуюфасонку с отогнутыми краями 11.Такое соединение: трудоемко и требуетизготовления отдельных фасонок сложнойконфигурации.По технической сущности и достигаемому результату наиболее близким к изобре-.тению является узловое соединение пространственной конструкции иэ прокатных профилей, вклйчающее крепежные болты, ко;сынку с отверстиями под болты и прикрепленные к ней своими концами стержни открытого сечения 2,Основной недостаток известного соединения состоит в том, что пространственнаяконструкция с таким узловым соединениемза счет повышенной деформативности в узлах обладает недостаточной прочностью инесущей способностью Цель изобретения - у ейспособности соединения,Поставленная цель достигается тем, чтов предлагаемом узловом соединении прост-ранственной конструкции из прокатных профилей, включающем крепежные болты, косынку с отверстиями под болты н прикреп.ленные к ней своими концами стержни открытого сечения, косынка выполнена в виде изогнутого по оси симметрии листа трапециевидной формы и меньшим основанием жесто ко прикреплена к полке двутавра, а боковыми гранями к стенке, при этом в торцах стержней жестко закреплены втулки с нарезными отверстиями под крепежные бол- ты Для упрощения монтажа крепежные болт ты могут быть снабжены поводковыми гай ками,657140 зра. Косынка имеет отверстия 3, через которые пропущены болты 4, соединяющиепри помощи втулок 5 стержни 6 с косынкой. На болтах 4 находятся поводковые гайки 7 с ш плн нта ми 8.Узловое соединение собирается следующим образом, Штампованную косынку .1 с отверстиями 3 приваривают к стенке и полке двутавра 2, в отверстия 3 косынки закладывают изнутри болты 4, затем на стержни болтов 4 надевают поводковые гайки 7 и закрепляют шплинтами 8. Вращая гайки 7, ввинчивают болты 4 в отверстия втулки 5, приваренной к торцам стержней 6.Применение изобретения позволяет уменьшить деформативность, а следовательно, повысить прочность пространственных стержневых конструкций,Формула изобретения 1, Узловое соединение пространственнойконструкции из прокатных профилей, вклюачающее крепежные болты, косынку с отверстиями под болты и прикрепленные к нейсвоими концами стержни открытого сечения,отличающееся тем, что, с целью повышения-,несущей способности, косынка выполненав виде изогнутого по оси симметрии листа5ютрапециевиднои формы и, меньшим основанием жестко прикреплена к полке двутавра,а боковыми гранями к стенке, при этом вторцах стержней жестко закреплены втулкис нарезными отверстиями под крепежные бол 1 а 1 ы,2. Соединение по п. 1; отличающееся,тем,что, с целью упрощения монтажа, каждыйкрепежный болт снабжен поводковой гайкой,Источники информации, принятые во вни-мание при экспертизе1. Патент США3270478, кл, 52 в 6,1967.2, Авторское свидетельство СССР488899, кл. Е 04 в 1/24,. 193,ЗЭнл Составитель Н. Радк рголис . Текред О, Луго Тираж 810 НИИПИ Государственного ко по делам нзооретений 1 ЗОЗ 5, Москва, Ж.35, Раун нал ПГП Патенте, г. Ужгоскн Корректор О, КовинскаяПодписное н нтета СССРн открытийская наб., д. 4/5род, ул. Проектная,
