Магнитное уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 653469
Авторы: Бибик, Блиндер, Кириличенко, Радионов, Чумак
Текст

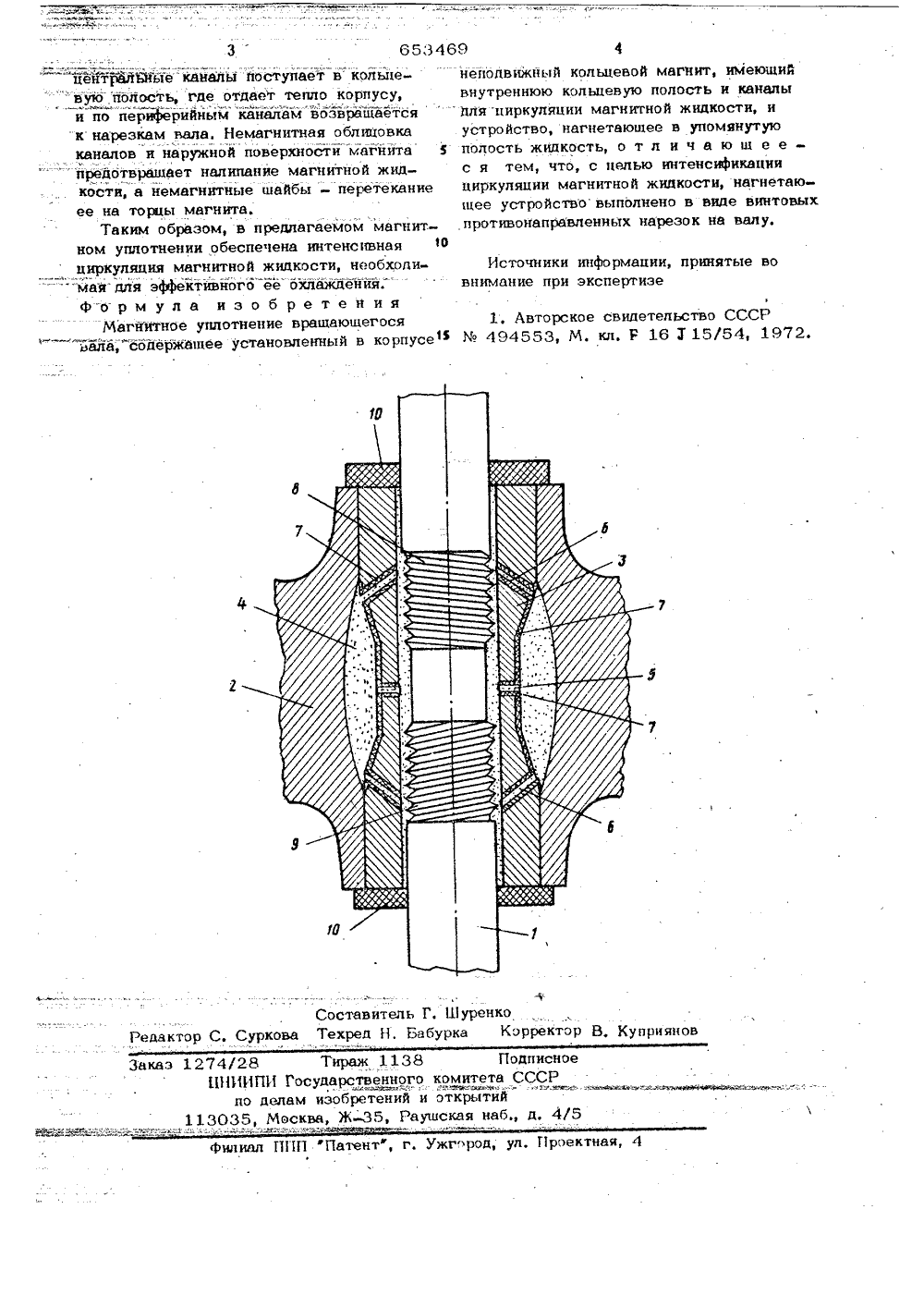

и 653469 Союз СоветскихСоциалистическихРеспубпмк ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДВТИЛЬСТВУ(61) Дополнительное к авт. Заявлено 17.05.76 (21 д-ву(51) М, Кл 362178/25-0 15/40 оединением заявкиГавудвретввнн ссср вв дФАЙм нзв ю втнрм(23) Приоритет втвнвй бликоваио 25.03.7 53) УПК 62-762(54) МАГНИТНОЕ УПЛОТНЕ 11 ИЕ ВРАЩАЮЩЕГОСЯ ВА отнизом его винтовые нарезную жидкость к ценмежду магнитом м область повышенда жидкость ч рез ри вращении вал и нагнетают магнитральной части зазора н валом, создавая ногэ давления, откуИзобретение относится к упл тельной технике.Известно магнитнэе уплотнение врашаюшегося вала, содержашее установленный в корпусе неподвижный кольцевой магнит, имеющий внутреннюю кэльцевую полость и каналы для циркуляции магнитной жидкости, а также кэнцентричный ему закрепленный на валу кольцевой магнит, образуюший нагнетаюшее устройство, обеспечивающее циркуляцию магнитной жидкости под действием центробежных сил И. Однако такое устройство имееататочную для эффективного эхлаж интенсивность циркуляции уплотняюднитной жидкости.Цель изобретения - интенсификация циркуляции магнитной жидкости,Это достигается тем, что нагнетаюшееустройство выполнено в виде винтовыхпротивонаправленных нарезок на валу,На чертеже изображено предлагаемоеустройство.Уплотняемый вал 1 охвачен с зазором, установленным в корпусе 2 неподвижным кольцевым магнитом 3, образующим своей центральной суживаюшейся частью с корпусом кольцевую полость 4, В магните выполнены сообщающие эту полость с зазором между магнитом и валом центральные 5 и периферийные 6 каналы для циркуляции магнитной жидкости, которой заполнены полость и зазор, причем, каналы и обращенная к полости поверхность магнита облицованы немагнитным материалом 7. На валу в районе периферийных каналов выполнены винтовые противонаправленные нарезки 8 и 9, На торцах магнита устанэвлены шайбы 10 из немагнитного материала.Устройство работает следующим обраЪ Составитель Г. Шуренко уркова Техред Н, Бабурка КорректРедактор при янов Подписнокомитета СССРоткрйтййская наб., д. 4/ Заказ НПП Патент", г. Ужг род, ул, Проектная,36534цейтрЛЯХыекайалы йостуйает в кольцевую полость, где отдает тепло корпусу,и по периферийным каналам возвращаетсяк нарезкам вала. Немагнитная облицовкаканалов и наружной поверхности магнитапредотвращает налипание магнитной жидкости, а немагнитные шайбы - перетеканиеее на торцы магнита.Таким образом, в предлагаемом магнитном уплотнении обеспечена интенсивная Оциркуляция магнитной жидкости, необходи "маядля эффективного ее охлаждения.Формула изобретенияМагйитное уплотнение вращающегосявала,"содержащее установленный в корпусе 4/28 Тираж 1138 ШИИПИ Государственногопо делам изобретений и 3035, Москва, Ж 35, Рауш неподвижный кольцевой магнит, имеюшийвнутреннюю кольцевую полость и каналыдля циркуляции магнитной жидкости, иустройство, нагнетающее в упомянутуюполость жидкость, о т л и ч а ю щ е ес я тем, что, с целью интенсификациициркуляции магнитной жидкости, нагнетающее устройство выполнено в виде винтовыхпротивонаправленных нарезок на валу. Источники информации, принятые вовнимание при экспертизе 1. Авторское свидетельство СССР Ло 494553, М, кл. Р 16 Х 15(54, 1972.
СмотретьЗаявка
2362178, 17.05.1976
ПРЕДПРИЯТИЕ ПЯ А-7075
РАДИОНОВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, БЛИНДЕР САМУИЛ НАУМОВИЧ, КИРИЛИЧЕНКО СТАНИСЛАВ АЛЕКСЕЕВИЧ, ЧУМАК ИГОРЬ ГРИГОРЬЕВИЧ, БИБИК ЕФИМ ЕФИМОВИЧ
МПК / Метки
МПК: F16J 15/40, F16J 15/43, F16J 15/53
Метки: вала, вращающегося, магнитное, уплотнение
Опубликовано: 25.03.1979
Код ссылки
<a href="https://patents.su/2-653469-magnitnoe-uplotnenie-vrashhayushhegosya-vala.html" target="_blank" rel="follow" title="База патентов СССР">Магнитное уплотнение вращающегося вала</a>
Магнитное уплотнение вращающегося вала
Номер патента: 616188
Опубликовано: 25.07.1978
Авторы: Радионов, Райхельгауз, Чумак, Яковлев
МПК: B63H 23/36, F16J 15/54
Метки: вала, вращающегося, магнитное, уплотнение
