Кириличенко

Номер патента: 875152

Опубликовано: 23.10.1981

Авторы: Кириличенко, Повстемский, Радионов, Ставинский, Чумак

МПК: F16J 15/40, F16J 15/43

Метки: магнитно-жидкостное, уплотнение

...магнитной жидкостью 9. Кольцевые магнитопроводы 8 отделены друг от друга (в плоскостях 26 прокладок 6) немагнитными кольцевымипрокладками 10. Магнитные потоки системы полюсов магнитов 4 (с четным числом магнитов Р4) замыкаются через магнито875152 1 О формула изобретения фиг.1 3проводы 5, магнитную жидкость 9 в зазорах и кольцевые магнитопроводы 8. Полюса магнитов 4 в смежных системах (в продольном направлении), разделенные прокладками 6, смещены относительно друг друга и образуют лабиринты, обеспечивающие надежную герметизацию в статическом состоянии. При вращении вала 1 в зазорах, заполненных магнитной жидкостью 9, создается вращающееся магнитное поле. В результате взаимодействия с полем магнитная жидкость 9 совершает круговое...

Номер патента: 843007

Опубликовано: 30.06.1981

Авторы: Бакуткин, Викторовский, Кириличенко, Логвин, Повстемский, Радионов

МПК: H01H 29/04

Метки: жидкометаллический, контактор

...состоянииконтактов; на фиг.4 - то же, в вертикальном положении при.возбуждениимагнитной цепи.Жидкостный герметизированный контактор представляет собой корпусиз диэлектрика 1,стекло) с неподвижными контактными электродами 2 и 3(могут быть Ферромагнитными) , заполненными электропроводной жидкостью4, например ртутью, и магнитной жид -костью 5, являющейся диэлектриком.В корпусе у его торцов установленыдва магнитопровода в виде Ферромаг нитных трубок 6 и 7, расположенныхторцами друг навстречу другу с зазороммежду ними. Торцы ферромагнитныхтрубок имеют скосы, а наиболее удаленные их части перекрывают друг дру. З 0 га в среднем сечении герметизированного корпуса, Изменение внутреннегосечения герметизированного корпусаот середины к его торцам...

Номер патента: 835966

Опубликовано: 07.06.1981

Авторы: Бордах, Кириличенко, Повстемский, Радионов

МПК: B01D 35/06, C02F 1/40, C02F 1/48 ...

Метки: сепаратор

...полем в.направлении, совпадающем с направлением его градиента. Нефтепродукты, попадая в зазор между коническими поверхностями отверстия "а" катушки 2 и распределителя 3, будут подогреваться за счет тепла, передаваемого от электрического нагревателя 5.1Магнитные частицы, растворенные внефтепродуктах, имеют точку Кюри, несколько превышающую максимальную темнературу воды, подаваемую для очистки. Поэтому при нагреве нефтепродуктов выше температуры точки Кюри магнитные частицы, растворенные в них, подогреваясь, теряют свои магнитные свойства, вследствие этого, подогретые нефтепродукты уже не будут вэаимодей ствовать с магнитным полем и через каналы в" и г, а также через отверс 15 -2030 Э 5 40 45 50 ртуть 8 вытесняется иэ нижней части...

Номер патента: 830329

Опубликовано: 15.05.1981

Авторы: Кириличенко, Логвин, Повстемский, Радионов

МПК: G05D 7/06

Метки: расхода, регулятор

...сила намагничивания которого меньше коэрцитивной силы размагничивания второгосердечника 7, начальная намагниченность которого произ- ведена при изготовлении на специальном стенде. При ступенчатом намагничивании сердечника 4 импульсамитока, пропускаемыми через электромагнит 3 с намагничиванием сердечника 4 в направлении, противоположном направлению намагниченности сердечника 7, регулятор отрабатывает в положении "Открыто". При этом суммарное магнитное поле, взаимодействующее с ферромагнитной жидкостью в рабочем зазоре, с каждым импульсом уменьшается. Отработка регулятора на открытие рассматривается с момента, соответствующего максимальному закрытию. Это положение обусловлено максимальным градиентом магнитного поля в рабочем зазоре,...

Номер патента: 827843

Опубликовано: 07.05.1981

Авторы: Викторовский, Кириличенко

МПК: F04B 49/06

Метки: поршневымкомпрессором, реверсивным

...т. п.) от заданного значения на выходе автоматического регулятора 1 возникает управляющий ЗО сигнал, который по ается на один из двух входов коммутирующего устройства 2 привода 3 компрессора через распределительное устройство 4, вызывая вращение привода. Направление вращения привода 3 определяется тем, на какой из двух входов коммутирующего устройства 2 подает сигнал распределительное устройство 4. После выравнивания параметра управления до заданного значения привод 3 отключается, так как регулятор 1 снимает с выхода управляющий сигнал.Каждый раз, в случае отклонения параметра управления от заданного значения и включения привода, распределительное устройство 4 переадресует управляющий сигнал на другой вход коммутирующего устройства 2,...

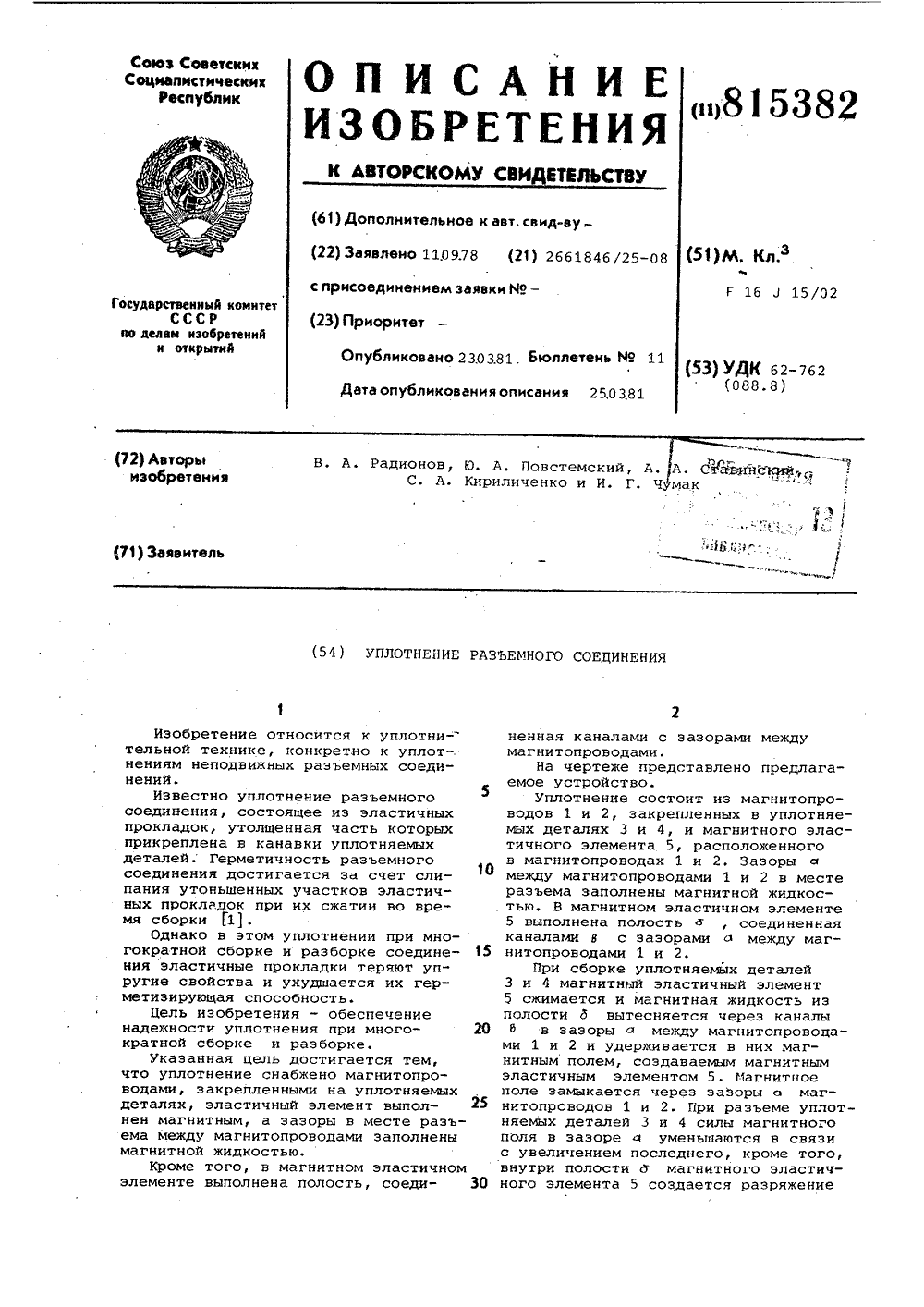

Номер патента: 815382

Опубликовано: 23.03.1981

Авторы: Кириличенко, Повстемский, Радионов, Ставинский, Чумак

МПК: F16J 15/02

Метки: разъемного, соединения, уплотнение

...1 и 2, закрепленных в уплотняемых деталях 3 и 4, и магнитного эластичного элемента 5, расположенного в магнитопроводах 1 и 2. Зазоры а между магнитопроводами 1 и 2 в месте разъема заполнены магнитной жидкостью. В магнитном эластичном элементе 5 выполнена полость т , соединенная каналами в с зазорами О между магнитопроводами 1 и 2.При сборке уплотняеьйх деталей 3 и 4 магнитный эластичный элемент 5 сжимается и магнитная жидкость из полости Ю вытесняется через каналы В в зазоры а между магнитопроводами 1 и 2 и удерживается в них магнитным полем, создаваемым магнитным эластичным элементом 5. Магнитное поле замыкается через зазоры а магнитопроводов 1 и 2. При разъеме уплотняемых деталей 3 и 4 силы магнитного поля в зазоре д уменьшаются в...

Номер патента: 773350

Опубликовано: 23.10.1980

Авторы: Борозенец, Кириличенко, Крикун, Повстемский, Радионов

МПК: F16J 15/40, F16J 15/43

Метки: магнитожидкостное, уплотнение

...1.Недостатками такой конструкции является то, что в уплотнение постоянно подается уплотняемая жидкость, компенсирующая утечки и, кроме того, величина зазора между концентричны ми кольцами меньше ферромагнитных частиц, взвешенных в жидкости, что предъявляет жесткие требования к точности изготовления посадочных мест под цо.;. ца в корпусе и на валу и точности изготовления самих колец.Известна также конструкция магнитного уплотнения, состоящего из постоянного маг,нита, полюсных наконечников и вала. Зазор между валом и полюсным наконечником заполнен магнитной жидкостью 2.Уплотнение имеет существенный недостаток, заключающийся в том, что для работы в условиях кульсирующего перепада давлений расчет необходимо вести на максимальный перепад...

Номер патента: 754169

Опубликовано: 07.08.1980

Авторы: Викторовский, Кириличенко

МПК: F25B 49/00

Метки: производительности, регулированием, ступенчатым, установкой

...к 4.Следующее срабатывание на отключениедатчика 1 переводит схему в третьесостояние, при котором датчик 1 будет подключен через распределитель11 сигналов к коммутирующему элементу 6, датчик 2 к коммутирующему элементу 4, а датчик 3 к коммутирующему элементу 5.При третьем срабатывании датчика1 схема возвращается в перное исходное состояние. Такое циклическое переключение датчика 1 каждый раз подготавливает к включению и отключению другой исполнительный механизм.Все исполнительные механизмы впроцессе ступенчатого регулированиябудут включаться одинаковое количество раэ, Это позволяет выравнятьтехнический ресурс по количествуциклов "включено-отключено" и сделать одинаковым время наработки,так как математическое ожидание продолжительностей...

Номер патента: 754157

Опубликовано: 07.08.1980

Авторы: Борозенец, Кириличенко, Радионов

МПК: F16L 55/10

Метки: заглушка

...материала подвижен в полости магнита и вместе с пластиной 6 образует внутреннюю магнитную систему, Шунт соединен с фиксатором 7 при помощи оси 8.Заглушка работает следующим образом,В нерабочем состоянии фиксатор 7 располо. жен так, что магнитный шунт 5 полностью втянут в отверстие магнита 1. В этом положении значительная часть магнитного потока закороче. на через шунт 5,Остальная часть потока замыкается через магнитопровод 2 и магнитную жидкость 3, которая этим удерживается в пространстве между магнитом 1 и магнитопро. водом 2.После. погружения уплотняемой горловины 4 в магнитную полость магнитный шунт 5 поворотом фиксатора 7 вынимается из внутренней полости и фиксируется. При таком положении весь магнитный поток постоянного...

Номер патента: 742681

Опубликовано: 25.06.1980

Авторы: Викторовский, Кириличенко

МПК: F04B 49/02, F25B 49/00

Метки: многоступенчатым, производительности, регулированием, установкой, холодильной

...Так как величины настройки всех датчиков разные, то при установившемся режиме работы сигналы с их выходов никогда не приходят одновременно, а с какимто промежутком времени, который определяется величинами постоянной времени объекта, регулирующего воздействия одного исполнительного механизма, разности настроек датчиков соседних ступеней регулирования, а также величинами возмущающего воздействия. Этот промежуток времени тем больше, чем больше постоянная времени объекта, чем меньше регулирующее воздействие одного исполнительного механизма, чем больше разность настроек датчиков соседнихорректор М. Шароши тенина едакто дписное Тираж 575 ИИПИ Государственного комит о делам изобретений и откр 5, Москва, Ж, Раушская аказ 344 ета СССРтий...

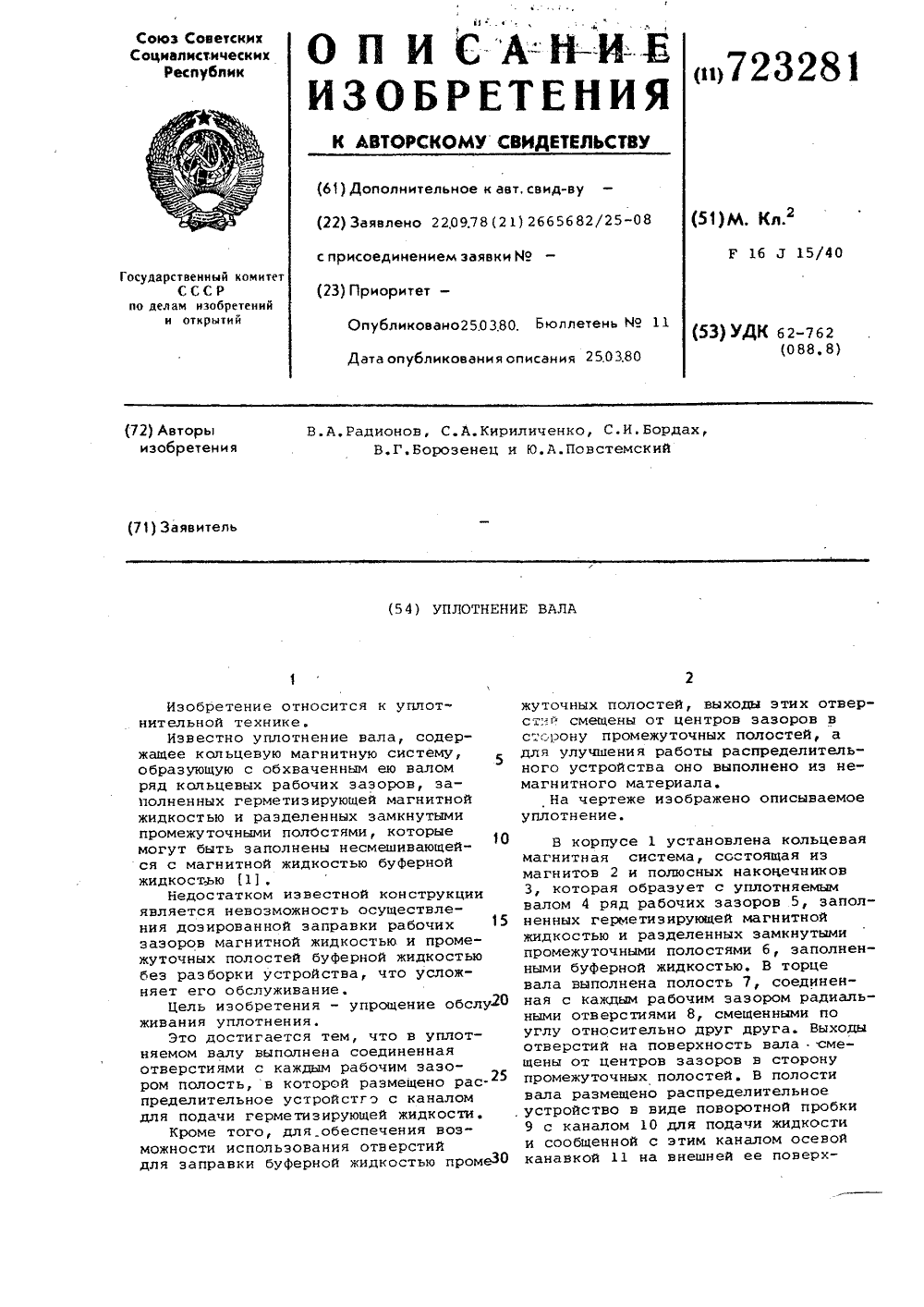

Номер патента: 723281

Опубликовано: 25.03.1980

Авторы: Бордах, Борозенец, Кириличенко, Повстемский, Радионов

МПК: F16J 15/40, F16J 15/43

Метки: вала, уплотнение

...зазором радиальными отверстиями 8, смещенными по углу относительно друг друга. Выходы отверстий на поверхность вала смещены от центров зазоров в сторону промежуточных полостей, В полости вала размещено распределительное устройство в виде поворотной пробки 9 с каналом 10 для подачи жидкости и сообщенной с этим каналом осевой канавкой 11 на внешней ее поверхф723281 Формула изобретения Заказ 397/27Подписное ИПИаж 10 3 8 3 ности. Пробка выполнена из немагнитного материала.Заправка уплотнения осуществляется следующим образом.Поворотом пробки канавка на еевнешней поверхности совмещаетсяпоочередно с каждым радиальным отверстием в валу и через канал пробкив рабочий зазор подается необходимое количество магнитной жидкости,которая втягивается в...

Номер патента: 653469

Опубликовано: 25.03.1979

Авторы: Бибик, Блиндер, Кириличенко, Радионов, Чумак

МПК: F16J 15/40, F16J 15/43, F16J 15/53 ...

Метки: вала, вращающегося, магнитное, уплотнение

...на валу,На чертеже изображено предлагаемоеустройство.Уплотняемый вал 1 охвачен с зазором, установленным в корпусе 2 неподвижным кольцевым магнитом 3, образующим своей центральной суживаюшейся частью с корпусом кольцевую полость 4, В магните выполнены сообщающие эту полость с зазором между магнитом и валом центральные 5 и периферийные 6 каналы для циркуляции магнитной жидкости, которой заполнены полость и зазор, причем, каналы и обращенная к полости поверхность магнита облицованы немагнитным материалом 7. На валу в районе периферийных каналов выполнены винтовые противонаправленные нарезки 8 и 9, На торцах магнита устанэвлены шайбы 10 из немагнитного материала.Устройство работает следующим обраЪ Составитель Г. Шуренко уркова Техред...

Номер патента: 649933

Опубликовано: 28.02.1979

Авторы: Кириличенко, Коротких, Повстемский, Радионов, Чиченов

МПК: F25D 21/06

Метки: воздухоохладителя, оттаиванием

...частиц,нап:. имер в керосине, глицерине.В средней части корпуса 1 по его цилиндрической поверхности установлен маг- днит 7, служащий для создания магнитногополя, удерживающего магнитную жидкость6 е .лежполюсном пространстве, При этоммагнитная жидкость 6 разделяет электропроводн 5 чо жидкость 4 и воздушное поостранство 6 над ней на две части,Патрубки 8 и 9 сообщаются с воздушной полостью и служат для подключения,устройства к воздухоохладителю.Работа устройства осуществляется еледующим образом.Через патрубки 8 и 9 воздух соответственно до и по:ле батареи воздухоохладителя поступает в корпус 1, воздействуя напленку неэлектропроводной магнитной жидкости 6.В процессе работы устройства увеличенис разности давлений воздуха до и послебатареи...

Номер патента: 642594

Опубликовано: 15.01.1979

Авторы: Андреев, Кириличенко, Повстемский, Радионов, Чумак

МПК: F28D 15/00

Метки: регулируемая, тепловая, труба

...капиллярных сил нз зоны конденсации возвращается в зону испарения.. Термомагнитная жидкость 8 за счет теп 1 з лообмена с парами теплоносителя. 3 имееттемпературу рабочего пара.При уменьшении теплопритокв снижает.ся температура пара в зоне 9 испарения, а следовательно, и температура термомагннт.ной жидкости 8, При снижении температуры термомагиитной жидкости до температуры точки Кюри магнитная проницаемость ее резко возрастает, вследствие чего увеличивается взаимодействие термомагнитнЮМ642594 формула изобретения 3жидкости с полем постоянного магнита 5, и термомагнитная жидкость, преодолевая си. Лы упругости оболочки 7, силы собственного веса н силы разности давлений в зонах 9 и 1 О испарения и конденсации, соответственно, втягивается во...

Номер патента: 638809

Опубликовано: 25.12.1978

Авторы: Бакуткин, Кириличенко, Повстемский, Радионов, Чумак

МПК: F25B 1/00

Метки: компресспонная, холодильная

...7, пзтрубки 8 и 9, включенные соответственно к входу и выходу воздухоохлалителя 1. Кро. ме этого установка содержит компрессор 10, конденсатор 1 н регулируюгций вентиль 12.Установка работает следующим образом.Компрессор 10 отсасывает пары холодильного агента из воздухоохладителя 1 и нагнетает их в конденсатор 11, Жидкий хладагент через регулирующий вентиль 12 снова пода. ется в воздухоохлалнтель 1. Во время работы установки на поверхности воздухоохладителя образуется снеговая ш,б, которн повышает сопротивление проходу ох.1 жлае мого воздуха, При этом увеличивается дав. ление воздуха и патрубке 8 регулятора 2 и соответственно умеиьшаегся давление воздуха В натрубке 9. ПОвышение разности давления воздуха между; указанными патрубкамя...

Номер патента: 634030

Опубликовано: 25.11.1978

Авторы: Кириличенко, Повстемский, Радионов, Чумак

МПК: F16C 32/04

Метки: магнитогидродинамический, плдшипниковый, узел

...при помощи диска 24с отверстиями 25 для обеспечения циркуляции ферромагнитной жидкости. Кольцевые щели 26 и 27 между внутреннеймагнитной втулкой 9 и вращающимся ва 3лом 10 служат для входа и, соответственно, выхода ферромагннтной жидкости израбочего зазора под действием термомагцитного эффекта.Каналы 28 и 29 предназначены дляподачи ферромагнитной жидкости соответственно в зазоры между магнитнымивтулками 2 и 5 и вращающимся валом10.Устройство действует следующим образом.От работы при вращении вала 10 взазоре между ним и внутренней поверхностью магнитной втулки О или от тепла горячих паров хладагента при низкой нагрузке и низкой температуре окружающей среды, когда тепла трения недостаточно) ферромагнитная жидкостьнагревается и при...

Номер патента: 630617

Опубликовано: 30.10.1978

Авторы: Викторовский, Кириличенко, Логвин, Радионов

МПК: G05D 7/06

Метки: газообразных, жидких, расхода, сред

...магнитным полем магнитотвсрдого материала, напряженность которого изменяют управляющими электрическими импульсами,На Фиг. 1 представлен рег3клапан в открытом состоянии; на фиг. 2 - в закрытом.Регулирующий клапан представляет собой эластичную мембрану 1, расположенную на участке расширения трубопровода 2 с размещенной внутри него магнитной системой, состоящей из катушки 3, разомкнутого сердечника 4 из магнитотвердого материала и магнитной жидкости 5.При отсутствии управляющего сигнала на катушке 3 и нулевой намагниченности сердечника 4 клапан под действием давления рабочей среды и упругих свойств высокоэластичной мембраны 1 находится в открытом состоянии, т. е. создает минимальное гидравлическое ( аэродинамическое) сопротивление...

Номер патента: 626451

Опубликовано: 30.09.1978

Авторы: Викторовский, Кириличенко, Родионов

МПК: H01H 37/58

Метки: реле, термочувствительное

...температуре выше значения точки Кюри термомагнитной жидкости 3 магнитная проницаемость последней равна единице, т. е. магнитной проницаемости пустоты, и ее взаимодействие с магнитным полем постоянного магнита отсутствует.Так как плотность термомагнитной жидкост 3 сс лотосг ртути, то о: раз 6264111 О изобретения Форм ул а Я 25 30 .5 Э мешается в верхней части баллона и конкы выводов 5 н 6 оудут разом(утг. При снижении температуры до значения точки Кюри термомагнитной жидкости 3 магпть 5 с свосва сс БосстанавлваОтся. Термомагнитная жидкость 3, взаимодействуя с полем постоянного магнита 4, занимает в баллоне 1 такое положение, при котором сопротивление полю становится минимальным. При этом жидкость 3 вытесняет ртуть 2 из пространства,...

Номер патента: 565163

Опубликовано: 15.07.1977

Авторы: Кириличенко, Повстемский, Радионов, Чумак

МПК: F25B 7/00

Метки: каскадная, холодильная

...теплообменной по)верхности А термомагнитного генератора 10. Здесь хладагент конденсируется за счет отдачи теп ла конденсации ферромагнитному материалу(нагреваемой теплообменной поверхности статора термомагнитного генератора 10). При этом ферромагнитный материал нагревается до температуры, превышающей точку Кюри, 20 и теряет свои магнитные свойства. Сконденсировавшийся хладагент через регулирующий вентиль 4 дросселируется от давления конденсации до давления кипения и поступает в испаритель 3, где кипит, отнимая тепло от ох лаждаемого объекта. Пары хладагента из испарителя 3 отсасываются компрессором 1, Затем холодильный цикл нижней ветви каскада повторяется.Компрессор 5 верхней ветви каскада уста повкп нагнетает пары хладагента в...

Номер патента: 550499

Опубликовано: 15.03.1977

Авторы: Блиндер, Кириличенко, Радионов, Чумак

МПК: F16C 32/04

Метки: магнитогидродинамический, подшипниковый, узел

...9 магнита 7 в корпусе 1 выполнены циркуляционныеканалы а для обеспечения круговой циркуля 25 цин ферромагнитной жидкости. Каналы б и впредназначены для подачи ферромагнитнойжидкости соответствснно в зазоры между магнитными втулками 2 и 5 и вращающимся валом 8. Для удобства сборки магнит 7 может30 быть установлен в корпусе 1 посредством диска 12, 530499Работа устройства осуществляется следующим образом.При вращении вала 8 в зазорс между ним и постоянным магнитом 7 нагревается ферромагнитная жидкость, которая при достижении точки Кюри теряет свои магнитные свойства и перестает взаимодействовать с магнитным полем кольцевого магнита 7. В то же время под действием магнитного поля постоянного магнита 7 через щель г в рабочий зазор вовлека ется...

Номер патента: 546764

Опубликовано: 15.02.1977

Авторы: Кириличенко, Редкозуб

МПК: F25D 21/00

Метки: испарителя, компрессионной, оттаивания, холодильной

...машины сна чала получает питание привод 2 компрессора1, а затем открывается клапан 5. Такая последовательность приемов при остановке и пуске холодильной машины исключает возможность растворения хладагента в масле компрессора 20 1 при длительной стоянке и, следовательно,предотвращает гидравлический удар при включении компрессора 1.Процесс оттаивания испарителя 4 осуществляют путем отключения электропривода 2 25 компрессора 1 и одновременного перекрытияклапана 5. При этом сокращается продолжительность переходного процесса в режиме оттаивания испарителя 4 за счет моментального прекращения поступления в его полость 30 хладагента, скопившегося в конденсаторе 3. равлического удаособу отключениес прекращением енсатора, а вклюдят одновременно...

Номер патента: 516116

Опубликовано: 30.05.1976

Автор: Кириличенко

МПК: H01H 37/58

Метки: термореле

...настолько, что силы упругостР контакта 1 преодолевают магнитные силы его взаимодейст ьия с магнитным контактом 2, Электрическая связь между контактами 1 и 2 обрывается, а контакты 1 и 3 замыкаются, 1-1 я фцг, 2, 3 ц 4 это соответствует точке 1.При повышении температуры возвращение 15 контактав исходное состояние будет происходить уже це при 5, а при несколько более высокой температуре. Это будет происходить по двум причинам.Первая - свойство ферромагнитного материала терять или восстанавливать свои магнитные свойства вблизи точки Кюри це сразу, при определенной тсмцср 44 туре, я постепсРцо (плавно уменьшается илц увеличивается магнитная проницаемость в каком-то интервале 25 изменения температуры), Например, при использовании в...

Номер патента: 503220

Опубликовано: 15.02.1976

Авторы: Гиталенко, Кириличенко, Патлайчук, Саковский

МПК: G05D 23/19

Метки: автономного, воздуха, кондиционера, судового, температуры

...с датчиком 11, измеряющим темпе ратуру теплоносителя на входе в теплообменный аппарат 1, через задатчик 8, переключающее устройство 12 и формирователь импульсов 9 связан с электромагнитным приводом 5 мембранного вентиля 4.20 При температуре теплоносителя на входев теплообменный аппарат 1, измеряемой датчиком 11, ниже значения, заданного задатчиком 8, на 10 - 15 терморегулятор 10 выдает сигнал на переключающее устройство 25 12, которое включает электромагнитный привод 5 мембранного вентиля 4, помимо формирователя импульсов 9. В этом случае мембранный вентиль открыт. Поддержание заданной температуры воздуха осуществляется503220 Составитель Р. Романченко Техред Т. Курилко М. Лейзерма Редактор Л. Тюрин оррс Изд.1094 Тираж 1029 ИИПИ...

Номер патента: 489092

Опубликовано: 25.10.1975

Авторы: Геталенко, Кириличенко, Патлайчук, Саковский

МПК: G05D 23/19

Метки: воздуха, температуры, теплообменником

...1 1 но сигналам отзадвтчика , и датчика 1,При.разности заданного значения темгервтуры воздуха и температуры тепдонос.".теда выше 20 С иди 5-20% номинальной тепдовой нагрузки устойчивое регудиГювание осушв.вляется импульсной подачей теплоносителя в теплообменник 4 мембранным вентилем 3, Характер переходных процессов прн импульсной работе мембранного вентиля 3 поисняется графиками(см. фиг, 3), где пркаэвны зависимости.изменения температуры воздуха р ча вылходе из тепдообменннка 4, напряжения Ьна исполнительном механизме 10, переме-шениндросселируюшего устройства 2,напряжения нв мембранном вентиле 3 и,:регулирующего воздействия рВ зависимости от рассогласования тем=ературы воздухана выходе из теплоебменникв 4 по отношению к...

Номер патента: 428170

Опубликовано: 15.05.1974

Авторы: Кириличенко, Лантух

МПК: F25D 21/00, G05D 15/00

Метки: испарителя, компрессорной, оттаивания, регулятор, холодильной

...переключатель 15,При обмерзации испарптеля фреоцовой холодильцой машины давление кипения фреоцапонижается.,При достижеции определенной428170 Предмет изобретения Составитель М, АндрееваРедактор Л. Струве Текред А. Камышникова Корректор И. Симки Изд. Уе 1576И Государственного ком по делам изобрет Москва, Ж, Рау Заказ 74/249ЦНИ Тираж 565тета Совета Министровний и открытийскал наб., д, 4/5 ПодписноеСР Гип, Харьк. Фил. пред, Патент величины, характерной для иопарителя, покрытого снеговой шубой, срабатывает реледавления, и через переключающие контакты3 реле времени получает питание реле оттаивания 8, а также обмотка муфты сцепления б 5и электродвигатель 7 реле времени. Блокирующий контакт 13 реле оттаивания обрываетцепь питания контактора...

Номер патента: 253990

Опубликовано: 01.01.1969

Авторы: Кириличенко, Самокоз

МПК: F04B 35/04

Метки: компрессор, совмещенным, электродвигателем

...и вспомогательная лопасть 5 вилкообразно заведены одна в другую до совмещения торцовых поверхностей.На ввдущий вал 3 насажена траверса, на которой размещены вращающиеся шестерни, с закрепленными на,них кривошипами. На полый вал 4 насажена траверса, которая через шатун связана с шипом кривошипа.Вращающиеся шестерни находятся в зацеплении с неподвижной шестерней, установленной на торцовой крышке компрессора. В пазах статора 1 (см. фиг. 2) размещена обмотка 6, а в его внутреннюю,полость впрессована гильза 7 цилиндра,выполненная из немагнитного материала (например, из,алюминия с хромированной рабочей поверхностью).Основная лопасть 2 компрессора, являющаяся одновременно ротором элекпродвигателя, выполнена из,пакета листов электротехнической...
