Способ регулирования количества нагнетаемого газа газодувкой с переменным числом оборотов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 64970
Автор: Кантор
Текст

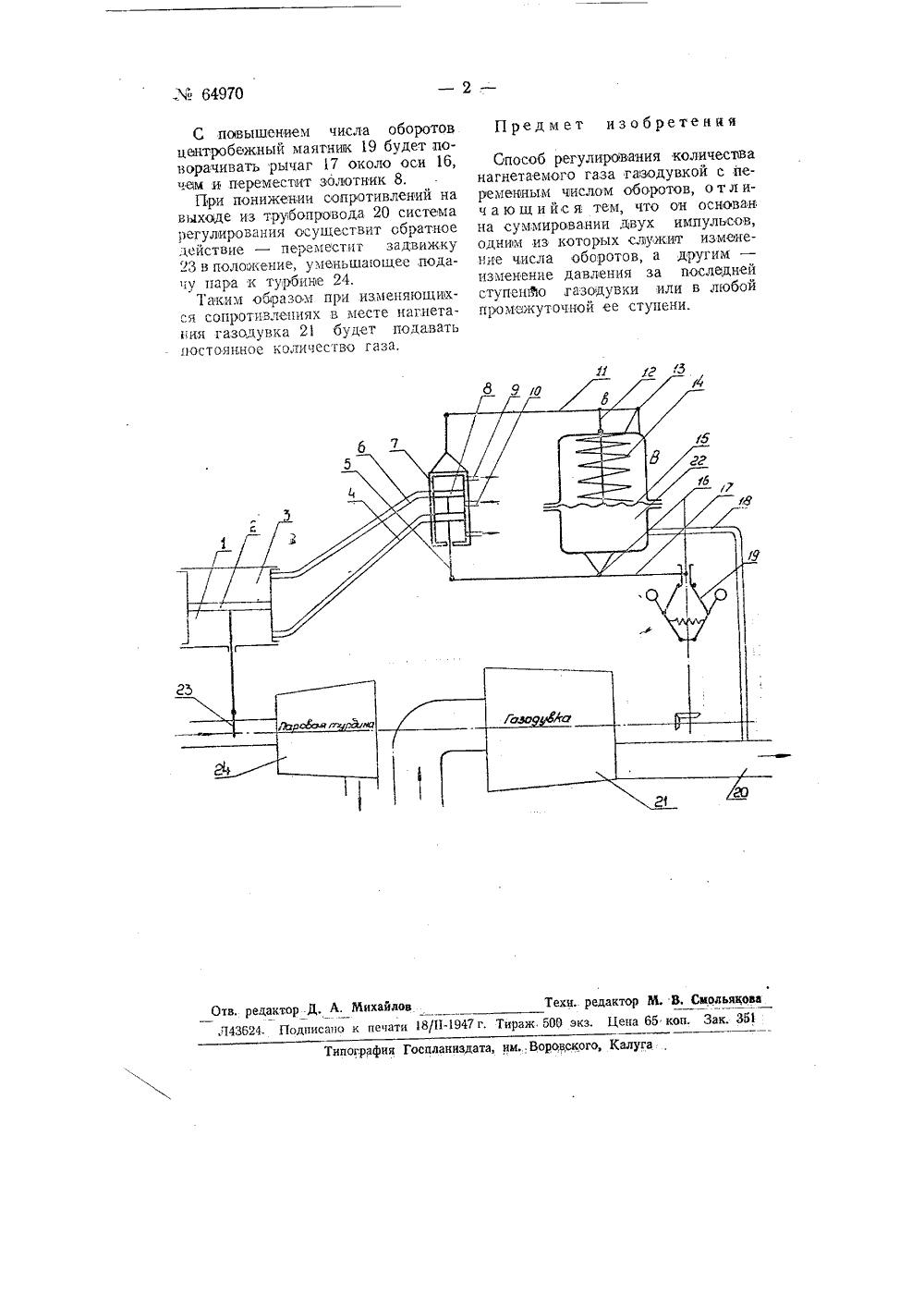

, А. Кантор ОСОБ РЕГУЛИРОВАНИЯ КОЛИЧЕСТВА НАГЙЕТАЕМОГО ГАЗА ГАЗОДУВКОЙ С ПЕРЕМЕННЫМ ЧИСЛОМ ОБОРОТОВ Заявлв 36 года в Наркомтяжмаш за1447 (300793бликовано 31 июля 1945 года ноября ОИз ретение касается, способа ревания колнчества нагнетаемоодувкой газа при различных ивлениях в системе нагнетагулиро го га сепрония. ОтлнчительнЪ 1 особенность предлагаемого способа заключается в регулировании количества нагнетаемого газа одновременно по двум импульсам, одним из которых является изменение числа оборотов газодувки, воспринимаемое центробежным маятником, а другим - изменение давления за газодувкой, воздействующего нв плотскую мембрану,Чертеж показывает схему регулирования.Объем газа, нагнетаемого газодувкой в единицу времени, при неизменном числе ее оборотов зависит от противодавлення у потребителей газа.С повышением сопротивления на выходе из трубопровода 20 умеНь. шается количество газа, нагнетае,мого газодувкой 21. В этом случае под воздействием иоз 1 росшего статического давления в трубопроводе 20, сообщенном трубкой 18 с лолостью 22, мембрана 15, преодолевая жесткость пружины 14, переместит связанную с ней тягу 12 вверх,Рычаг 11, шарнирно соединенный с тягой 12, поворачиваясь около осн 13 по часовой стрелке, поставит цилиндр 7 золотника 8 в положение, при котором маслопроводящий канал 10 будет сообщен с трубспровсдом 4, а трубопровод 6 получит сообщение с маслоотводящим каналом 9.Поршень 2 сервомотора, связанный штоком с задвижкой 23, перемещаясь разиостью давлений масла в полостях 1 и 3 сервомотора, пере. ставит ее в положение большего открытия. Увеличившийся подвод пара вызовет увеличенне оборотов паровой турбины 24 и сидящей на одном с ней валу газодувки 21, в результате чего количество газа, нагнетаемого тазодувкой 21, вюзрастая, будет ариближаться к заданному количеству.Центробежный маятНик 19, приводимый во вращение от вала газодувки 21 и связанный с золотником 8 посредством двуплечего. рычага 17 н тяги 5, предназначается для регулирования в зависимости ог числа оборотов гаводувки.Л 64970 Способ регулирования количества нагнетаемого газа газодувкой с переменным числом оборотов, отлич а ю щ и й с я тем, что он основан на суммировании двух импульсов, одним из которых служит изменение числа оборотов, а другим - изменение давления за последней ступенью газодувки или в любой промажуточной ее ступени. р.Д, А. Михайловодписацо к печати 8/Иг, Тир Отв. ре Л 4362Типографи спланиздата, им Воровског С повышением числа оборотов центробежный маятнак 19 будет поворачивать рычаг 17 около оси 16, чем и переместит золотник 8.При понижении сопротивлений на выходе из трубопровода 20 система регулирования осуществит обратное действие - переместит задвижку 23 в положение, уменьшающее подачу пара к турбине 24.Таким образом при изменяющихся сопротивлениях в месте нагнетания газодувка 21 будет подавать постоянное количество газа. Предмет изобретения Техн, редактор М. В. Смольяк00 экз. Цена 65 коп. Зак,
СмотретьЗаявка
1447, 04.11.1936
Кантор С. А
МПК / Метки
МПК: F04D 27/00
Метки: газа, газодувкой, количества, нагнетаемого, оборотов, переменным, числом
Опубликовано: 01.01.1945
