Способ изготовления керамических форм по постоянным моделям
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

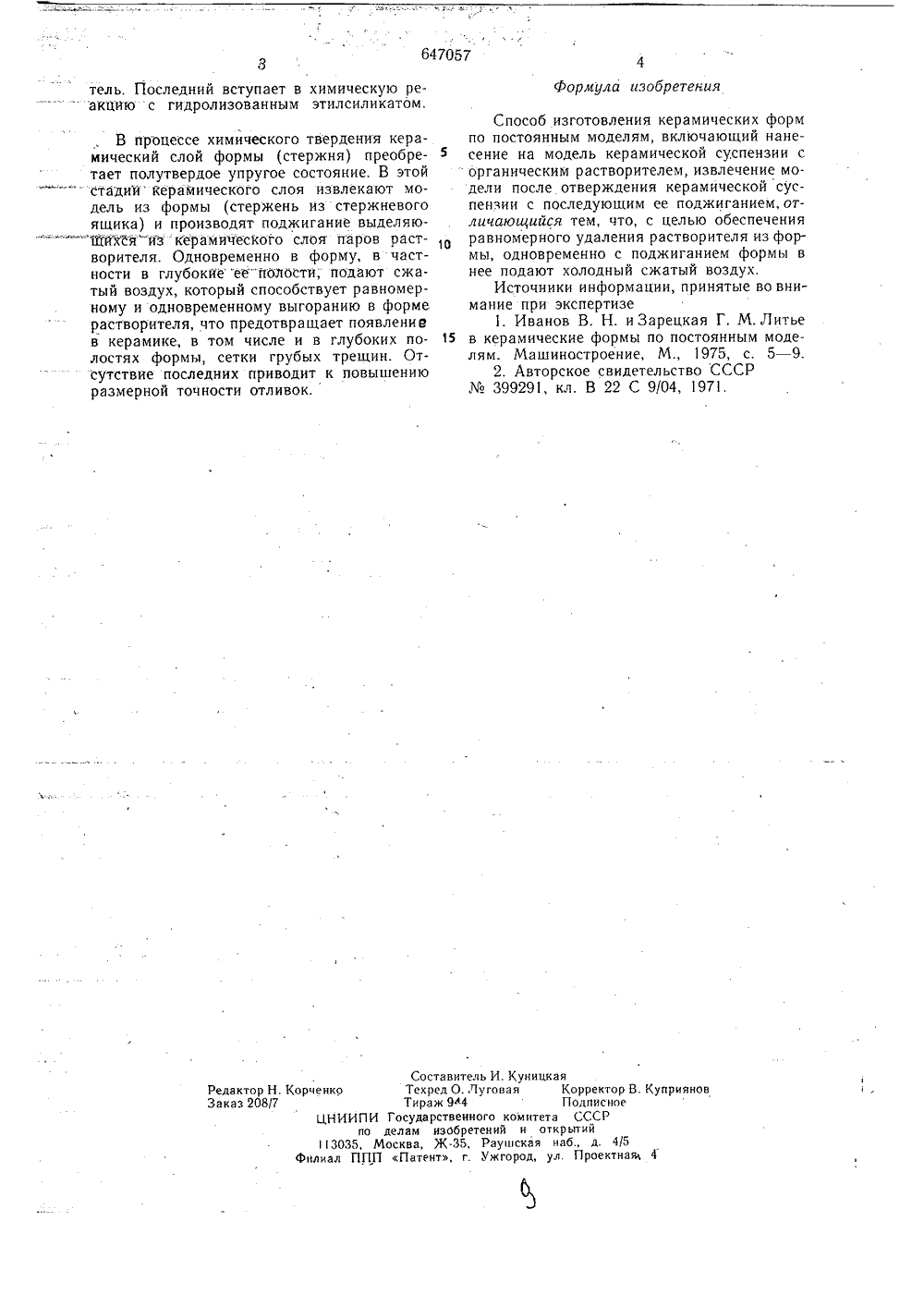

и 4 ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ Союз СоветсеаСоциалмстн чесмаРеспублик м 647057 К АВТОРСКОМУ СВИДЮТЕЛЬСТВУ(23) Приоритет сударатаенный квинтет СССР аа делам нзабретеннй н аткрмтнй(53) УДК 621.74 .3 (988,8) убликовано 15,02.79.бюллетень6 Дата опу икованйя описания 18,02,79(72) Авторы изобретен ликов и В околов аличкин, А,Всесоюзный институт машиностроения обье едологии строительного и додинения ф ВНИТстройдормаш" о(71) Заявите 4) СПОСОБ ИЗГОЧОВЛЕНИЯ КЕРАМИЧЕС ФОРМ ПО ПОСТОЯННЫМ МОДЕЛЯМ Изобретение относится к литейномупроизводству, в частности к изготовлению керамических форм и стержней.Известен способ изготовления комбинированной керамической формы в производствелитья по постоянным моделям, заклю 5 чающиися в том, что жидкостекольную смесь наносят на вспомогательную модель с размерами, превышающими основную модель, с последующим извлечением вспомогательной модели после отверждения жидкосстекольной смеси и заливкой в образовав шийся зазор керамической суспензии на этилсиликатном связующем, После отверждения сусинзии модель извлекают и поджигают пары растворителя суспензии 1. Однако известный способ не позволяет получать качественную керамику, свободную от15 крупных трещин.Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является способ изготовления керамической формы, в том числе 20. по постоянным моделям, по которому перед поджиганием форму покрывают проницаемым для паров расстворителя материалом, - например сетчатой тканью. Поджигание фор-. мц осуществляют на открытом воздухе; сгорание растворителя в различных полостях формы происходит неравномерно: на открытых полостях интенсивнее, чем в глубоких полостях формы 2.Цель изобретения - обеспечение равномерного удаления растворителя из формы.Цель достигается тем, что одновременно с поджиганием формы в нее подают сжатый холодный воздух.Сущность способа заключается в следующем. Комбинированную форму и стержень формуют по переходной модели из смеси сприменением СО,. Переходная модель (стержневой ящик) отличается от основной модели тем, что оиа только приближенно повторяет контуры последней, т. е. отличается от нее по размерам, равным толшине облицовочного слоя из керамической смеси. В образовавшийся между формой (стержнем) и моделью зазор заливают керамическую смесь, состоящую из.мелкозернистого огне- упора с жидким связующим - гидролизо,ванным раствором этилеиликатом, в который предварительно вводят гелеобразоваб 47 О 57 Формула изобретения Составитель И. КуницкаяТехред О. Луговая Корректор В. КуприяновТираж 9 к 4 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж 35, Раугдская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. КорченкоЗаказ 208/7 тель. Последний вступает в химическую реакцию с гидролизованным этилсил и катом. В процессе химического твердения керамический слой формы (стержня) преобретает полутвердое упругое состояние. В этой = стадии" керамического слоя извлекают модель из формы (стержень из стержневого ящика) и производят поджигание выделяю" "Ййхся-из керамического слоя паров растворителя. Одновременно в форму, в частности в глубокйе "ее"йдлости, подают сжатый воздух, который способствует равномерному и одновременному выгоранию в форме растворителя, что предотвращает появление в керамике, в том числе и в глубоких полостях формы, сетки грубых трещин. Отсутствие последних приводит к повышению размерной точности отливок. Способ изготовления керамических формпо постоянным моделям, включающий нанесение на модель керамической суспензии сорганическим растворителем, извлечение модели после отверждения керамической суспензии с последующим ее поджиганием, отличающийся тем, что, с целью обеспечения равномерного удаления растворителя из формы, одновременно с поджиганием формы в нее подают холодный сжатый воздух.Источники информации, принятые во внимание при экспертизе1. Иванов В. Н. и Зарецкая Г. М.Литье 15 в керамические формы по постоянным моделям. Машиностроение, М., 1975, с, 5 - 9.2. Авторское свидетельство СССРМо 399291, кл. В 22 С 9/04, 1971,
СмотретьЗаявка
2098178, 08.01.1975
ВСЕСОЮЗНЫЙ ИНСТИТУТ ТЕХНОЛОГИИ СТРОИТЕЛЬНОГО И ДОРОЖНОГО МАШИНОСТРОЕНИЯ
КРАЛИЧКИН ЮРИЙ КОНСТАНТИНОВИЧ, КУЛИКОВ АНАТОЛИЙ СТЕПАНОВИЧ, СОКОЛОВ ВИКТОР БОРИСОВИЧ
МПК / Метки
МПК: B22C 9/00
Метки: керамических, моделям, постоянным, форм
Опубликовано: 15.02.1979
Код ссылки
<a href="https://patents.su/2-647057-sposob-izgotovleniya-keramicheskikh-form-po-postoyannym-modelyam.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления керамических форм по постоянным моделям</a>
Способ изготовления керамических форм по постоянным моделям и суспензия для изготовления керамических форм по постоянным моделям
Номер патента: 1097433
Опубликовано: 15.06.1984
Авторы: Анисович, Кашуба, Уваров, Уварова
МПК: B22C 9/04
Метки: керамических, моделям, постоянным, суспензия, форм
...добавку в виде фузнп технологической добавки изводорастворимой,органической смолы формы В растворитель в результатеи Огнеупорный наполнитель на основе увеличения разности концентрацийокиси кремния, в качестве водораст ня границе форма - растворитель.воримой смолы содержит смолу пиролиза древесины "оксизан" - упаренныйРе Р. В емкость лопастконцентрат, полученный при экстракной мешалки вливается связующее - ции древесной смолы, при следую е др- г Р. твор этидсилиГидролиэованный ястВО эти 1 сил соотношении ингредиентов, мас,у: ката и всдорастворимая технологичесГидролизованный раствор45 кая добавка - связующее "оксизанэилсщпката 14 0-19 0ф ф . денни технологической добавки оначастично замещает гидролизованныйУпомянутая смо...
Суспензия для изготовления керамических литейных форм по постоянным моделям
Номер патента: 667314
Опубликовано: 15.06.1979
Авторы: Афонаскин, Веприс, Перевозкин, Шилина
МПК: B22C 1/00
Метки: керамических, литейных, моделям, постоянным, суспензия, форм
...суспензии Предлагаемая суспензия Г 1.1 Известная суспензия 2 3 4 5 ДунитДиатомит 82 803 5 67 60 58 15 25 27 Смесь шамога и капьцинированной глины 80 Огепиватель 0,2 Гидролизоввнный растворэтилсиликата 20 Линейное расширение формпри 900 С, % 0,88 0,80 0,8 0400,10 0,10 Не вышепа 40 16 10 8чиваегся Время выщелачивания, ч Составитель М. КуницкаяРедактор Н. Корченко ТехредЛ. Алферова Корректор И, Муска Заказ 3288/8 Тираж 944 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий. 113035, Москва, Ж 35, Раушская наб., д. 4/5Филиал ППП Патент," г. Ужгооод, уп. Проектная, 4 3высокой степенью точности. Кроме того, диатомит, состоящий в основном иэ аморфного кремнезема, хорошо растворяется в щелочах, в результате чего с...
Суспензия для керамических форм и стержней по постоянным моделям и способ их изготовления
Номер патента: 1256845
Опубликовано: 15.09.1986
Авторы: Грищенко, Кукуй, Мельников, Уваров, Уварова, Чернышов
Метки: керамических, моделям, постоянным, стержней, суспензия, форм
...перекиси лаурила по первому этапу с выделением активных перекисных радикалов, с образованием поперечных связей в полимере и упрочнением керамики, При дальнейшем нагреве и выдержке при 80-100 С наступает второй этап разложения перекисй лаурила с выделением СО и повышением газопроницаемости керамики, Показатели прочности ее при этом снижаются незначительно и остаются выше соответствующих показателей физико-механических свойств прототипа,Технология приготовления суспензииВ емкость лопастной мешалки вли вают связующее - гидролизованный раствор этилсиликата (ГРЗ) и технологическую добавку " ацетоновый раствор перекиси лаурила, Далее при переме-. шивании вводят огнеупорные материалы, например кварцевый песок 1 К 02 А, и.пылевидный кварц...
Огнеупорная суспензия для изготовления керамической формы, используемой в производстве литья по удаляемым моделям
Номер патента: 457528
Опубликовано: 25.01.1975
МПК: B22C 1/00
Метки: используемой, керамической, литья, моделям, огнеупорная, производстве, суспензия, удаляемым, формы
...монтмориллонит и др.), 10 Чем больше в суспензии огнеупорного наполнителя, тем прочнее и огнеупорнее изготавливаемая керамическая форма, тем короче процессы сушки и обжига формы. Полиэтиленоксид представляет собой полимер окиси полиэтилена (СН, - О - СН 2) с мол. в, 100000 - 500000. Это белый гранулированный порошок с ярко выраженной кристаллической структурой. Полиокс плавится при 65 С, растворяется в воде и многих органических растворителях - бензоле, трихлорэтилене, метаноле. Атомы кислорода в его длинноцепочечных линейных молекулах могут образовывать водородные связи и с молекулами галогенов, соединений иода, минеральных кислот, мочевины и др,Огнеупорную суспензию приготавливают известными способами, например в гидролизерах при...
Суспензия для изготовления керамических форм по выплавляемым моделям
Номер патента: 517386
Опубликовано: 15.06.1976
Авторы: Ванчурина, Иванов, Каменский, Корольков, Кретова, Рощенко, Свищев, Северный, Чулкова, Шадрин
МПК: B22C 1/00
Метки: выплавляемым, керамических, моделям, суспензия, форм
...формы после пр окалки.1 О Технология приготовления суопензии,В емкость при вращении мешалки (2800 об//мин) загружают смесь этилсилвката и модифицирующей добавки, ацетон, подквсленную кислотами воду для проведения гидролиза. За тем загружают пылевидный кварц. В процессепервмешивания вышеперечисленных жампоневтов протекает гидролиз, сопровождающийся экзотермичеоким эффектом, выражающимся в повышении температуры смеси до 25 - 20 35 С. Время перемешивания 40 - 50 мин. Вязкость смеси непосредспвенно после ее приготовления должна быть в пределах 35 - 40 с,Для получения композиции предложенногосостава были приготовлены смеси 1 - 7, Со держание компонентов в них и механическиесвойства приведены в таблице. Содержание, вес. % Компонент...
Предыдущий патент: Способ изготовления штампов для объемной штамповки
Следующий патент: Способ непрерывного литья труб из серого чугуна
Случайный патент: Способ получения сухих цинковых белил
