Башмак гусеничной цепи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

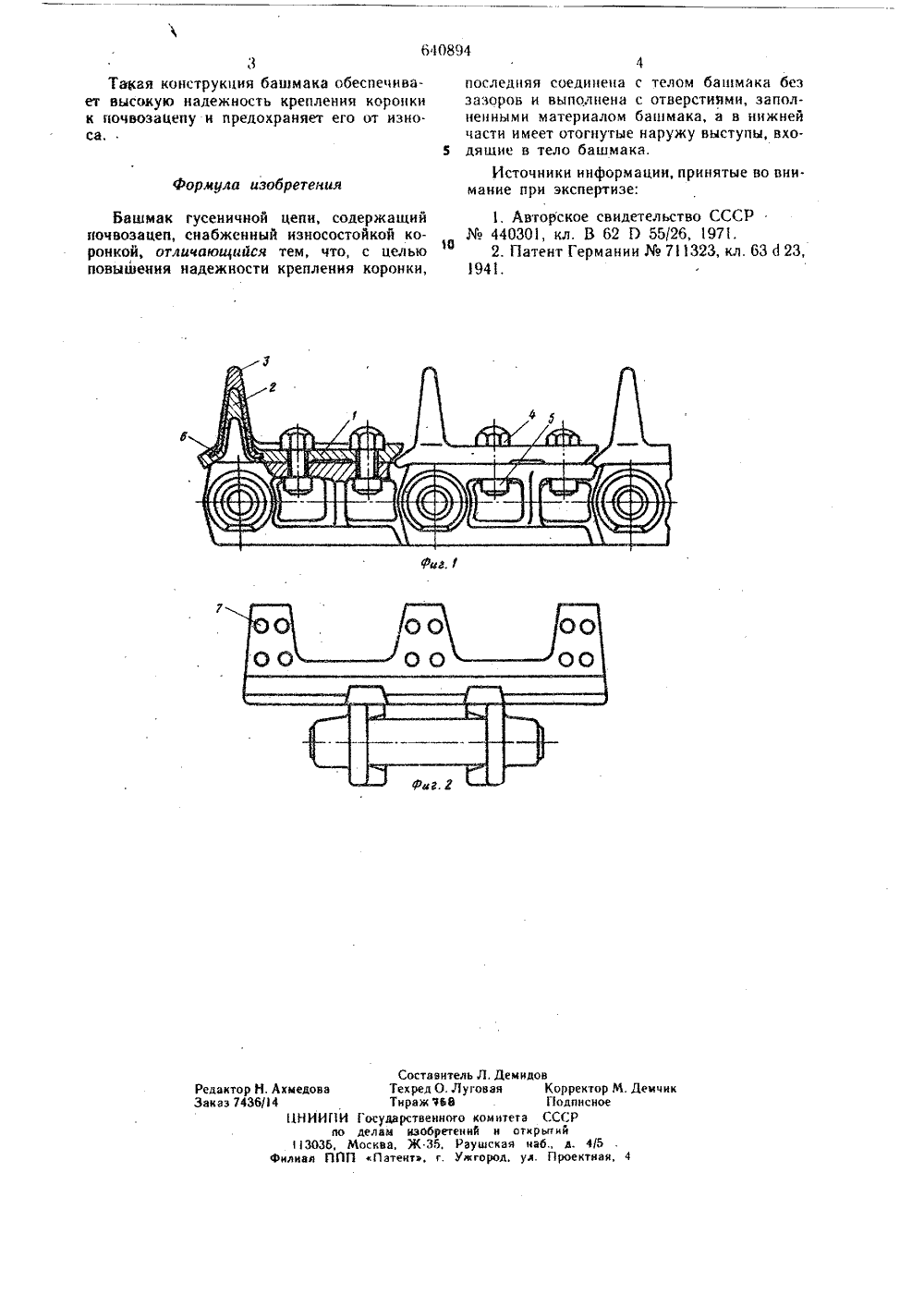

О П И С А Н И Е ь 4 ЕвиИЗОБРЕТЕН ИЯК АВТОРОЮМУ СВМДИХВЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл неннем заявки М -итет 6/26 с ар судерстееиый кемте ссср ке делам зебрете и еткрмтпубликовано 05.01.78 бюллетень % 1 Дата опубликования описания 10.01.7(72) Автор иэобре Е. Г. Попов Изобретение относится к области транспортного н сельскохозяйственного машиностроения, преимущественно к пронзводству гусеничных машин.Известен башмак гусеничной цепи, содержащий съемный почвоэацеп, обеспечнвающнй увеличение проходимости транспорт. ного средства. Крепится почвозацеп к башмаку с помощью болтов (1.Однако такое крепление почвозацепа ненадежно, так как крепежные элементы быстро выходят нэ строя прн езде по грунтовым дорогам.Известен также башмак гусеннчной цепи, содержащий почвозацеп, снабженный нзносостойкой коронкой 2).Однако и такое крепленне почвозацепов ненадежно, так как нод действием динамическнх нагрузок почвоэацепы могут слетать с башмака.Целью нэобретення является повышение надежности креплення коронки,Цель достигается тем, что коронка соедннена с телом башмака без зазоров н выполнена с отверстиями, которые заполнены материалом башмака, а в нижней частя имеет отогнутые наружу выступы, входящие в тело башмака,На фнг, 1 нзображено звено гусеницы, внд сбоку; на фнг. 2 - коронка башмака, Внд в плоскостн.Башмак 1 снабжен монолнтным почвозацепом 2, внешняя поверхность которого защищена от износа стальной нзносостойкой коронкой 3, охватывающей почвозацеп с двух нлн со всех сторон. Плита башмака 1 крепится болтамн 4 с гайками 5 к телу звена гусеницы. Коронка 3 нмеет отогнутые выступы 6, которые входят в тело башмака, н выполнена с отверстиями 1, заполненнымн материалом башмака. Коронка посажена на почвозацеп без зазоров. Башмак работает следующим образом.Плита башмака прн движении транспортного средства передает его вес на грунт. Касательные снлы тяги передаются прн этом с помощью почвозацепа. Наибольшему нзносу прн движении по грунту подвержен почвозацеп. Коронка 3, надетая на почвозацеп, предохраняет его от быстрого износа, а отверстия, выполненные в коронке н заполненные материалом башмака, н выступы 6, входящне в тело башмака, обеспечивают надежное закрепление ее на ночвоза цене.63Такая конструкция башмака обеспечивает высокую надежность крепления коронки к почвозацепу и предохраняет его от изно. саФормула изобретенияБашмак гусеничной цепи, содержащий почвозацеп, снабженный износостойкой коронкой, отличающийся тем, что, с целью повышения надежности крепления коронки,4последняя соединена с телом башмака без зазоров и выполнена с отверстиями, заполненными материалом башмака, а в нижней части имеет отогнутые наружу выступы, вхо дяшие в тело башмака.Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР440301, кл. В 62 В 55(26, 1971.2. Патент Германии711323, кл, 63 д 23,1941.Л, Демиоаан Составитель Техред О. Лу Тираж ава ИНИИПИ Государственного по дел ам изобретен н 1 1 3036, Москва, Ж.зб, Ра Филиал ППП Патеитэ, г. Уж
