Барабанный электросепаратор для разделения сыпучих материалов, преимущественно смесей, содержащих волокнистую фракцию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

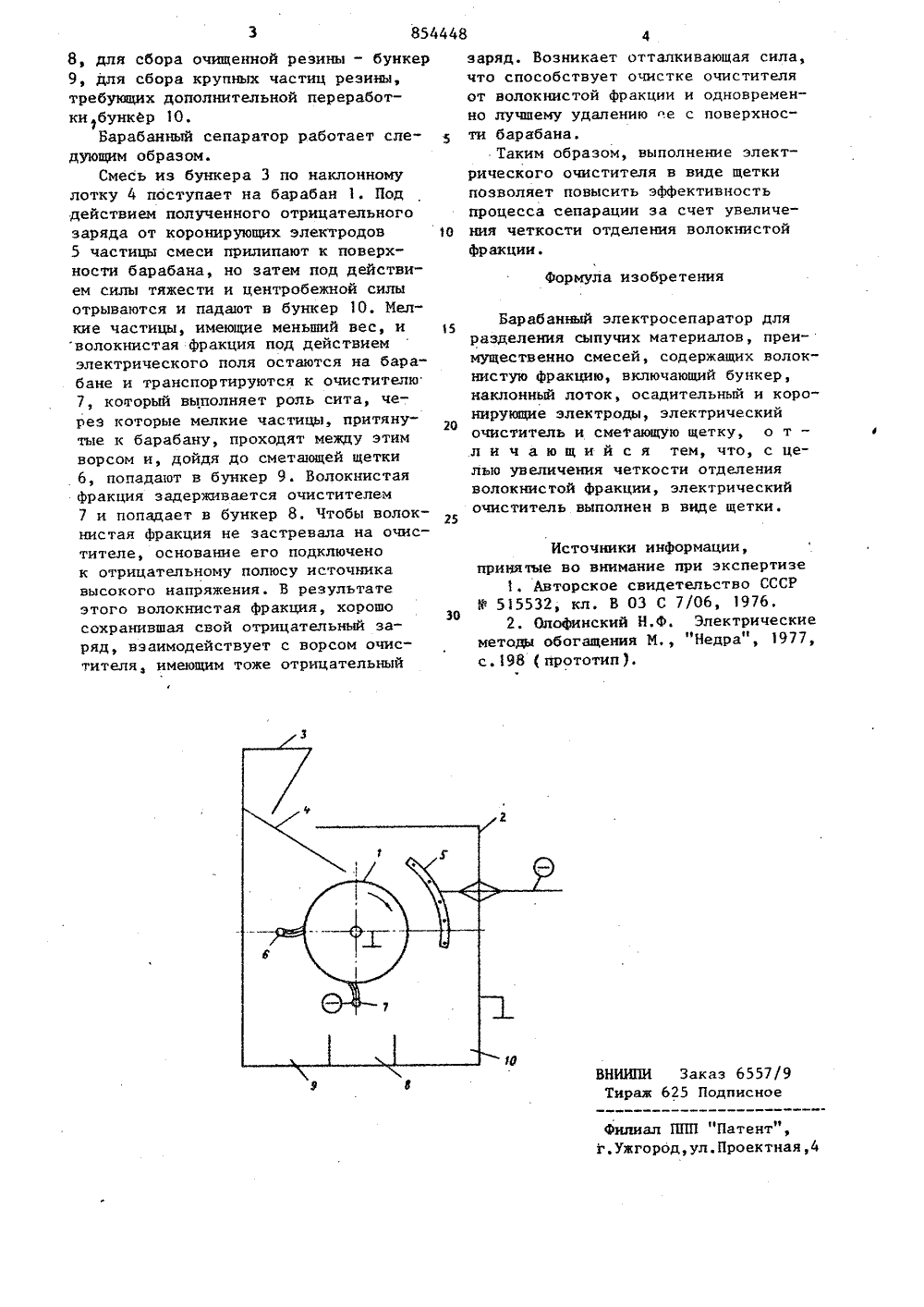

Союз СоеетсинкСоцналнстнчесинкРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п,854448(71) Заявитель Оренбургский политехнический и(54) БАРАБАННЬ ЗЛЕКТРОСЕПАРАТОР ДЛЯ РАЗДЕЛЕНИ СЫПУЧИХ МАТЕРИАЛОВ, ПРЕИМУЩЕСТВЕННО СМЕСЕЙ, СОДЕРжАИИХ ВОЛОКНИСТУЮ ФРАКЦИЮИзобретение относится к устройствам для разделения сыпучих материалов преимущественно содержащих волокнистую фракцию, и может быть, в частности, использовано для отделения волокна кордовой нити из размольной массы при дроблении автопокрьдпек.Известна конструкция барабанного сепаратора, снабженного пустотелым осадительным электродом, с радиальными отверстиями и подсоединены к нему вакуум-насосом 1 1. стите и сметающую ще Недостатком нисто повьппениФ эфазделения заи отделения тигается тем,ститель выполчто нен устронства яв вность процес ким по техническойгаемому эффекту кляется барабанный пре эле я разделения сы"преимущественно волокнистую Фраккер, наклонный и коронирующие ержащихающий бунительныи Недостатком этогяется низкая эффеказделения.Наиболее близущности и достидлагаемому явктросепаратор длпучих материалов,месей, содию, включ электроды, электрическии очи тку 2 . данного устройства является нечетное отделение волокЦель изобретенияфективности процессасчет улучшения четковолокнистой фракции.указанная цель доэлектрический очив виде щетки. На чертеже показана предлагаемая конструкция барабанного электросепаратора, поперечный разрез.Сепаратор включает барабан 1, соединенный с массой 2 ( заземпен ). Сверху имеется бункер 3 с наклонным лотком 4. Сбоку барабана установлены коронирующие электроды 5, с другой стороны барабана - сметающая щетка 6, а внизу - очиститель 7 в виде щетки с, ворсом. Для сбора волокнистой фракции под очистителем установлен бункер85 4448 Формула изобретения 8, для сбора очищенной резины - бункер 9, для сбора крупных частиц резины, требующих дополнительной переработки бункер 1 О.Барабанный сепаратор работает следующим образом.Смесь из бункера 3 по наклонному лотку 4 поступает на барабан 1, Под действием полученного отрицательного заряда от коронирующих электродов 5 частицы смеси прилипают к поверх- кости барабана, но затеи под действием силы тяжести и центробежной силы отрываются и падают в бункер 10. Мелкие частицы, имеющие меньший вес и волокнистая фракция под действием электрического поля остаются на барабане и транспортируются к очистителю 7, который выполняет роль сита, через которые мелкие частицы, притянутые к барабану, проходят между этим ворсом и, дойдя до сметающей щетки 6, попадают в бункер 9. Волокнистая фракция задерживается очистителем 7 и попадает в бункер 8, Чтобы волокнистая фракция не застревала на очистителе, основание его подключено к отрицательному полюсу источника высокого напряжения. В результате этого волокнистая фракция, хорошо сохранившая свой отрицательный заряд, взаимодействует с ворсом очистителя, имеющим тоже отрицательный 4заряд. Возникает отталкивающая сила,что способствует очистке очистителяот волокнистой фракции и одновременно лучшему удалению е с поверхности барабана,Таким образом, выполнение электрического очистителя в виде щеткипозволяет повысить эффективностьпроцесса сепарации за счет увеличе 10 ния четкости отделения волокнистойфракции. 15Барабанюай электросепаратор дляразделения сыпучих материалов, преимущественно смесей, содержащих волокнистую фракцию, включающий бункер,наклонный лоток, осадительный и коронирующие электроды, электрический 20очиститель и сметающую щетку, о т -.л и ч а ю щ и й с я тем, что, с целью увеличения четкости отделенияволокнистой Фракции, электрическийочиститель выполнен в виде щетки.25 Источники информации,принятые во внимание при экспертизеАвторское свидетельство СССРУ 515532, кл. В 03 С 7/06, 1976,ЗО2. Олофинский Н.Ф. Электрическиеметоды обогащения И "Недра", 1977,с. 198 ( прототип),НИИПИ Заказ 6557/9Тираж 625 Подписное Филиал ППП "Патент", ,Ужгород,ул,Проектная
СмотретьЗаявка
2838189, 12.11.1979
ОРЕНБУРГСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БОБАНСКИЙ ВЛАДИМИР ЛЕОНТЬЕВИЧ, УМНОВ АЛЕКСЕЙ ЯКОВЛЕВИЧ, ЕВСЮКОВ ВЛАДИМИР НИКОЛАЕВИЧ, КРАСНОВ ВИКТОР ПАВЛОВИЧ, ИВАННИКОВ НИКОЛАЙ СТЕПАНОВИЧ, ВЕЛИЧЕНКО МИХАИЛ ПАВЛОВИЧ
МПК / Метки
МПК: B03C 7/06
Метки: барабанный, волокнистую, преимущественно, разделения, смесей, содержащих, сыпучих, фракцию, электросепаратор
Опубликовано: 15.08.1981
Код ссылки
<a href="https://patents.su/2-854448-barabannyjj-ehlektroseparator-dlya-razdeleniya-sypuchikh-materialov-preimushhestvenno-smesejj-soderzhashhikh-voloknistuyu-frakciyu.html" target="_blank" rel="follow" title="База патентов СССР">Барабанный электросепаратор для разделения сыпучих материалов, преимущественно смесей, содержащих волокнистую фракцию</a>
