Устройство для определения пределов упругости и текучести материалов при растяжении

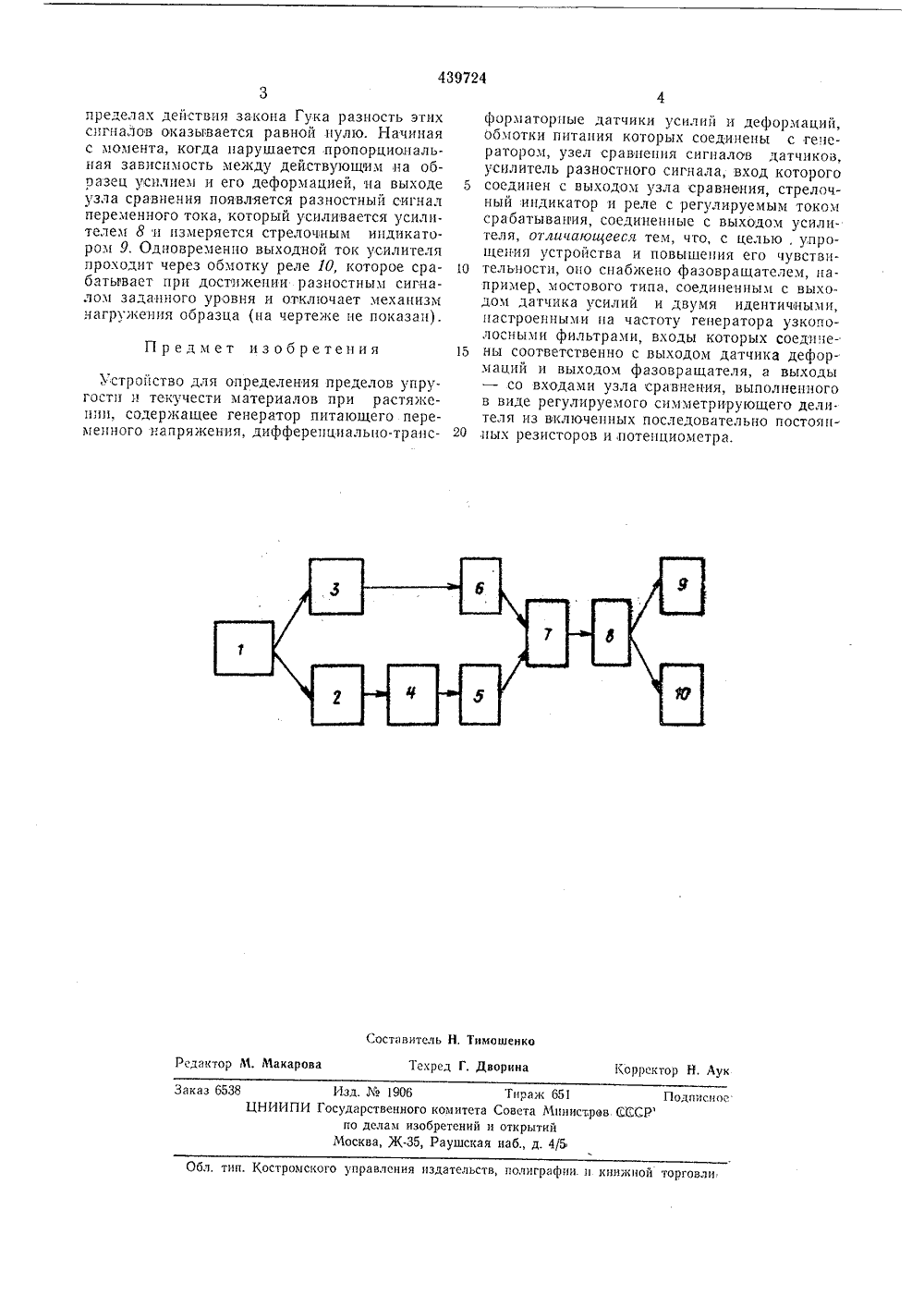

11439724 ОЛ ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республики осударственный комитет Совета Министров СССР но делам изобретений 3) УДК 531.781.2(088.8) Бюллетень30 исания 27.02.75 7 бликовано аткрыт Дата опубликования(72) Авторы изобретения Г. Галимхан П. Фридман мский авиационный институт им, С. Орджоникидз 71) Заявител(54) УСТРОЙСТПРУГОСТИ И ТЕКУ ДЛЯ ОПРЕДЕЛЕНИЯ ПРЕДЕЛОВСТИ МАТЕРИАЛОВ ПРИ РАСТЯЖЕН вательно по- метра. ростить устельность,а п едлагае 1Изобретение относится к области измерительной техники, в частности к устройствам для измерения упругих и пластичных свойств материалов и изделий из них.Известно устройство для определения пределов упругости и текучести материалов прн растяжении, содержащее генератор питающего переменного напряжения, дифференциально-трансформаторные датчики усилий и деформаций, обмотки питания которых соединены с генератором, блок умножения сигнала, соединенный с выходом датчика деформаций, узел сравнения сигналов, соединенный своими входами с выходом датчика усилий и выходом блока умножения, усилитель разностного сигнала, вход которого соединен с выходовт узла сравнения, стрелочный,индикатор и реле с регулируемым током срабатывания, соединенные с выходом усилителя. Предлагаемое устройство отличается от известного тем, что оно снабжено фазовращателем, например, мостового типа, соединенным с выходом датчика усилий и двумя идентичными, иастроенными на частоту генератора узкополосньтми фильтрами, входы которых соединены соответственно с выходом датчика деформаций и выходом фазовращателя, а выходы - со входами узла сравнения, выполненного в виде регулируемого симметрирующего детителя из включенных последостоянных резисторов и потенциоТакое выполнение позволяет упройство 1 и повысить его чувствитНа чертеже показана блок-схем р мого устройства,Устройство содержит генератор 1 питающего переменного напряжения, дифференциально-трансформаторные датчики усилий 2 и деформаций д, фазовращатель 4 мостового типа, идентичные узкополосные фильтры б и б, настроенные на частоту генератора, узел 7 сравнения сигналов датчиков, усилитель 8 разностного сигнала, стрелочный индикатор 9 и реле 10 с регулируемым током срабатываРаботает устройство следующим образом.При испытании подлежащих контролю образцов сигналы с датчиков 2 и 3 усилий 2 и 20 деформаций, отличающиеся друг от друга пофазе, поступают на узел 7 сравнения через цепочки, обеспечивающие компенсацию этого фазового сдвига и подавление высших гармоник при отклонении формы сигналов от сину соидальной. Это достигается соответствующейнастройкой фазовращателя 4 и узкополосных фильтров 5 и б. Узел 7 сравнения сигналов, выполненный в виде регулируемого делителя, настраивается на такое соотношение амплиз 0 туд сравнговаемых сигналов, при котором в439724 Предмет изобретения Составитель Н. Тимошенко Техред Г, Дворина Редактор М, Макарова Корректор й, Лук Заказ 6538 Изд1906 Тираж 651 ЦНИИПИ Государственного комитета Совета Министров СЕСРЛ по делам изобретений н открытий Москва, Ж-З 5, Раушская наб д. 4/5Подписное Обл, тип. Костромского управления издательств, полиграфии. и книжной торговли пределах действия закона Гука разность этих сигналов оказывается равной нулю. Начиная с момента, когда нарушается пропорциональная зависимость между действующим 11 а образец усилием и его деформацией, на выходе узла сравнения появляется разностный,сигнал переменного тока, который усиливается усилителем 8 и измеряется стрелочным индикатором 9. Одновременно выходной ток усилителя проходит через обмотку реле 10, которое срабатьгвает при достикении разностным сигналом заданного уровня и отключает механизм нагружения образца (на чертеже не показан). Устройство для определения пределов упругости и текучести материалов при растявсешш, содержащее генератор питающего переменного напряжения, дифференциально-трансформаторные датчики усилий и деформаций, обмотки питания которых соединены с генератором, узел сравнения сигналов датчиков, усилитель разностного сигнала, вход которого 5 соединен с выходом узла сравнения, стрелочный индикатор и реле с регулируемым током срабатывания, соединенные с выходом усилителя, отличающееся тем, что, с целью, упрощения устройства и повышения его чувстви тельности, оно снабжено фазовращателем, например, мостового типа, соединенным с выходом датчика усилий и двумя идентичными, настроенными а частоту генератора узкополосными фильтрами, входы которых соед 1 гне ны соответственно с выходом датчика деформаций и выходом фазовращателя, а выходы - со входами узла сравнения, выполненного в виде регулируемого симметрирующего делителя из включенных последовательно постоян пых резисторов и,потенциометра.
