Плавающее кольцо щелевого уплотнения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 626294
Автор: Кревсун
Текст

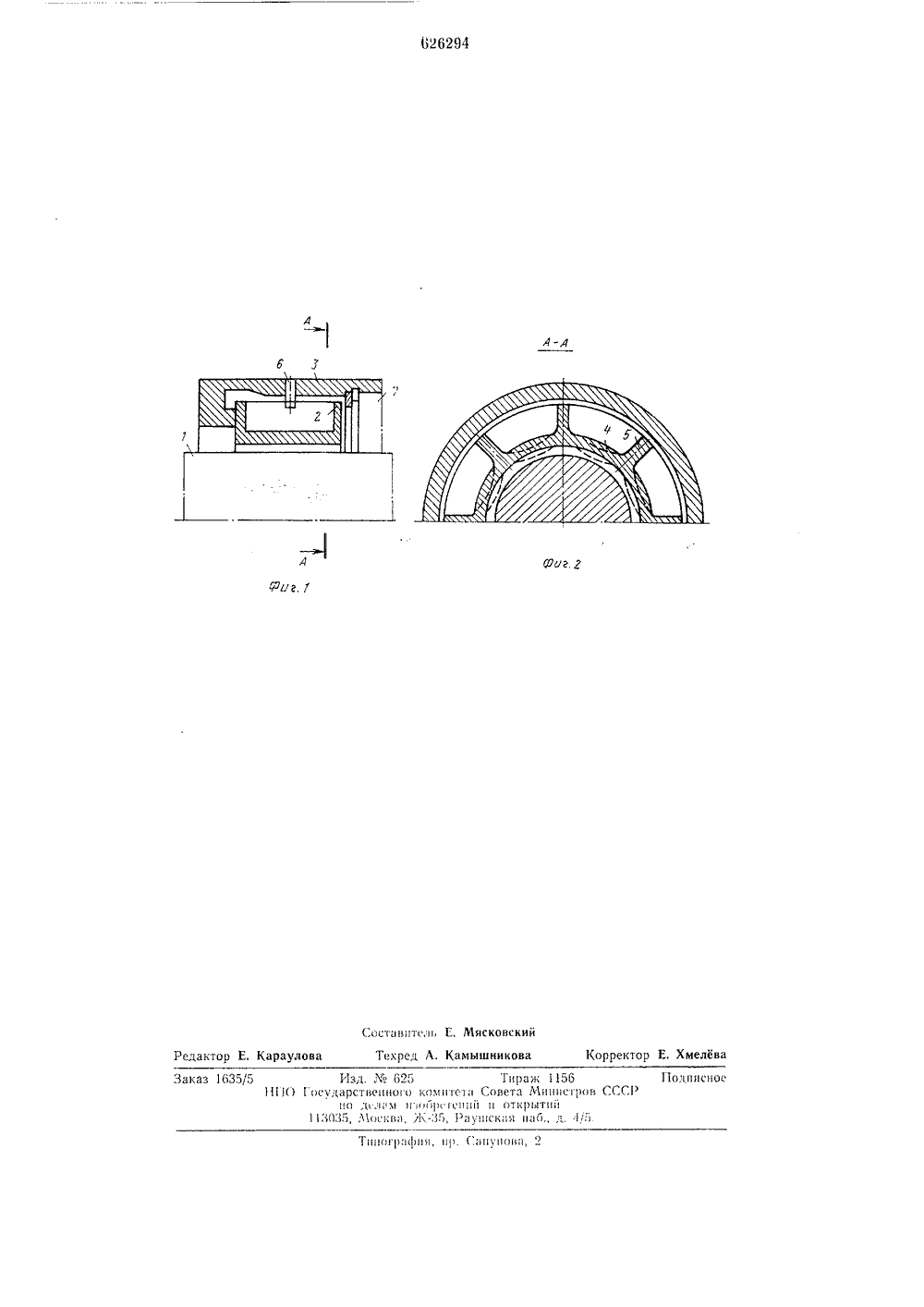

1О П И С А Н И:-"Е т 1 б 126294ИЗОБРЕТЕНИЯ Сосе Советских Социалистических Республик) Приоритет оветв Министров СССРпо делам изобретенийи открытий(43) Опубликовано 30,09.78. Бюллетень36 (45) Дата опубликования описания 21.08.78(72) Авто Э, П. Кревсун Институт ядерной энергетики АН Белорусской ССзобретени 71) Заявите ЛАВАЮЩЕЕ КОЛЬЦО ЩЕЛЕВОГО УПЛОТНЕНИ 2 ормула пзобретени Изобретение относится к машиностроению, в частности к уплотнениям щелевого типа с плавающим кольцом.Известно плавающее кольцо щелевого уплотнения, выполненное в виде установ ленной с зазором по валу и зафиксированной от проворота втулки 11. Однако оно имеет сравнительно малую несущую способность.Цель изобретения - повышение несущей 10 спосоопости кольца путем создания микроволнистости внутренней поверхности при одновремспном его облегчении, Это достигается благодаря выполнению кольца тонкостенным с радиальными ребрами жестко сти на наружной поверхности.На фиг. 1 изображено щелевое уплотнение с плавающим кольцом, разрез; па фиг.2 - сечение А - А на фиг, 1.Вал 1 проходит с зазором внутри плава ющего кольца 2, установленного в корпусе 3. Кольцо выполнено с тонкими стенками 4 и снабжено радиальными ребрами 5 жесткости. Фиксация от проворота относительно корпуса осуществляется установлен ным в нем штифтом б. При появлешш давления жидкости в полости 7 в зазоре между валом и плаваю 1 цим кольцом возникает перепад давления. Тонкостенные участки кольца прогибаются, а участки, где кольцо 30 сопрягается с ребрами жесткости, остается практичскн подформированными, За счет этого внутренняя поверхность кольца приобретает микроволнистость и при вращении вала в зазоре образуются дополнительные гндродннамическпе силы, повышающие несущую способность кольца. В связи с уменьшенной массой тонкостенного кольца повышается сго устойчивость относительно вала.Плавающее кольцо в таком исполнении, благодаря повышенной несущей способности и устойчивости, имеет более широкий диапазон применения; по сравнению с известным оно может работать прп более высоких скоростях вращения, на жидкостях с м 1 п.п 1 ей вязкостью и прп больших динамических нагрузках. Плавающее кольцо щелевого уплотнения, выполненное в виде установленной с зазором по валу и зафиксированной от проворота втулки, отличающееся тем, что, с целью повышения несущей способности путем создания мпкроволнистости внутренней повсрх 11 остп кольца при одновременном его облегчкпи, кольцо выполнено тонкостен 1 ым с радиальными ребрамн жесткости на наружной поверхности.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство С(:С 1395660, кл, 163 15,34, 1973,626294 остэвитеди Е, Мясковски Текред А. Камышникова Редакт аулов Тираж 156 овета Мииистро открытий ка ид)., д. 1/и.,% 625 гвеного квитеги С ;иек изойр еиий Чсиква, /1(-35, Рауи пЕснос СГГ Сиуиоиа,Ткии р 1,Заказ 1635/5 И 111 Г Г осудар иа 113 35
СмотретьЗаявка
2453846, 16.02.1977
ИНСТИТУТ ЯДЕРНОЙ ЭНЕРГЕТИКИ АН БЕЛОРУССКОЙ ССР
КРЕВСУН ЭДУАРД ПАВЛОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: кольцо, плавающее, уплотнения, щелевого
Опубликовано: 30.09.1978
Код ссылки
<a href="https://patents.su/2-626294-plavayushhee-kolco-shhelevogo-uplotneniya.html" target="_blank" rel="follow" title="База патентов СССР">Плавающее кольцо щелевого уплотнения</a>
