Плавающее уплотнительное кольцо

Номер патента: 573650

Авторы: Брагин, Гаврик, Кревсун

ZIP архив

Текст

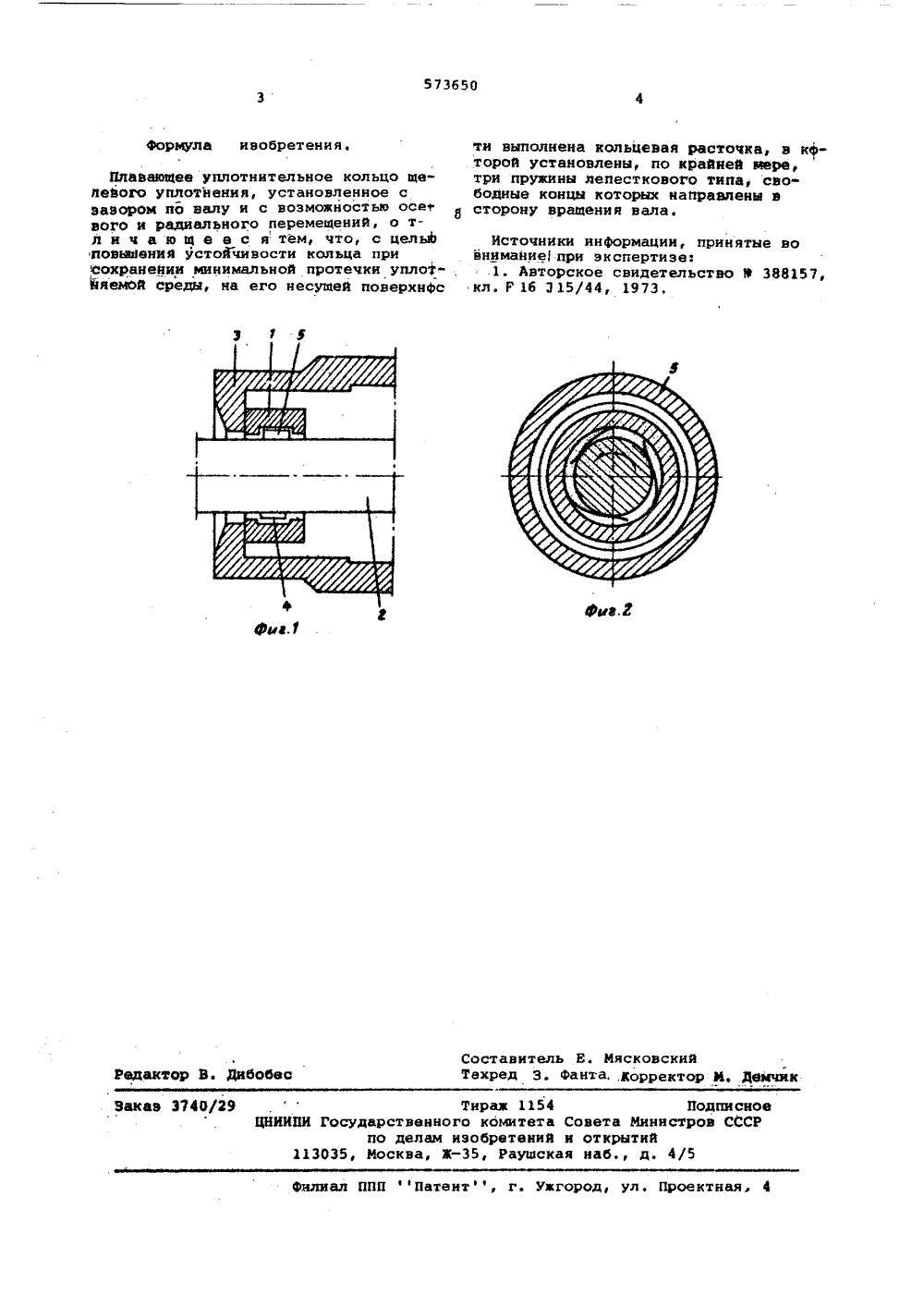

Сбюз СОветсиим Социалистических Республик(БВ) М. Кл, Г 16 Х 15/44 с присоединением заявкиГооударотвенниХ наеитвт Совета Министров СССР ао денни изобретений н отнрвтай(43) Опубликовано 2509,77,Бтоллетень35 (45) Дата опубликования описания 24 т 077(71) Заявитель Институт ядерной энергетики АН Белорусской ССР(54) плАВАю(цее,уттлОтнительнОе кОльцО Изобретение относится к уплотннтельиой технике, в частности к уплотнительтым устройствам щелевого типа.Известно плавающее уплотнительное кольцо щелевого уплотнения, гидростатически взвешенное относительно вала и опирающееся своей торцовой поверхностью на ответную поверхность в корпу- сеЦ .Цель изобретения - повышение несущей сгособности и устойчивости кольца.Для этого на несущей поверхности кольца выполнена кольцевая расточка и в ней ус"гаттовлены по крайнеймере, три пружины лепесткового типа. 15На фиг. 1 изображено описываемое кольцо, установленное в щелевом уплотнении. На фиг. 2 - сечение по расточке в месте установки пружин.Плавающее уплотнительное кольцо 1 20 установлено с зазором по валу 2 и тмеет воэможность осевого и радиального перемещений. Оно опирается своей торцовой поверхностью на ответную поверхность вкорпусе 3. В средней час ти кольца 1 выполнена кольцевая расточка 4, в которой установлены пружины 5 лепесткового типа, один конец пружйн прикрепленлюбым известным способом например,; точечной сваркой, к 30 внутренней поверхности расточки, а другой конец остается свободным. Пру" жины расположены так, чтобы свобод" ные их концы были направлены в сто рону вращения вала. Свободные концы пружин в нерабочем состоянии центрируют кольць 1 относительно вала 2, а их поверхности в зоне соприкосновения с валом образуют конфузорные щели, сужающиеся в направлении вращения вала.При вращении вала в областях минимального зазора образуются зоны повышенного давления, под действием кото" рого пружины деформируются, несколько отходят от вала н не касаются его, Благодаря действию гидродинамических сил в сторону каждой пружины, жесткость несущего слоя при центральном положении кольца будет иметь такую же величину, как и при эксцентричном положении кольца. Это приводит к устой" чивой работе кольца при малом эксцеитриситете, что обеспечивает сохранение минимальной протечки уплотняемой среды аПри появлении условий, приводящих к неустойчивой работе кольца, его коле" бания уменьшаются благодаря лепестковым пружинам, поскольку часть энергии затрачивается на йх вазбуждение.,573650 3 формула изобретения. Фиг. Ф Составитель В. МясковскийВ. Дибобес твхред 3, фантакорректор М, Демчик Тирах 1154го комитета Совета Миизобретений и открыт-35, Раушская наб.,Подписноенистров СССРй4/5 ППП фПатент, г. ужгород, ул, Проектная,Ипавающее уплотнительное кольцо щеяевого уплотнения, установленное с зазором по валу и с возможностью осе вогь и радиального перемещений, о тл и ч а ю щ е е с я тем, что, с целыз повадения устойчивости кольца при сохранеиии минимальной протечки уплоФЙяемой среди, на его несущей поверхнфс агав 3740/29ЦНИИПИ Государственпо делам113035, Москва,ти выполнена кольцевая расточка, в кторой установлены, по крайней маре,три пружины лепесткового типа, свободные концы которых направлены всторону вращения вала. Источники информации, принятые вовнимание 1 при экспертизе:1. Авторское свидетельство 9 366157,кл. Р 16 3 15/44, 1973,

Смотреть

Заявка

2359493, 07.05.1976

ИНСТИТУТ ЯДЕРНОЙ ЭНЕРГЕТИКИ АН БЕЛОРУССКОЙ ССР

КРЕВСУН ЭДУАРД ПАВЛОВИЧ, БРАГИН АРСЕНИЙ НИКОЛАЕВИЧ, ГАВРИК ИВАН ИВАНОВИЧ

МПК / Метки

МПК: F16J 15/44

Метки: кольцо, плавающее, уплотнительное

Опубликовано: 25.09.1977
