Соединение трубопроводов

Номер патента: 625087

Авторы: Личман, Луговской, Меламуд, Ситников, Франк, Шлимович

ZIP архив

Текст

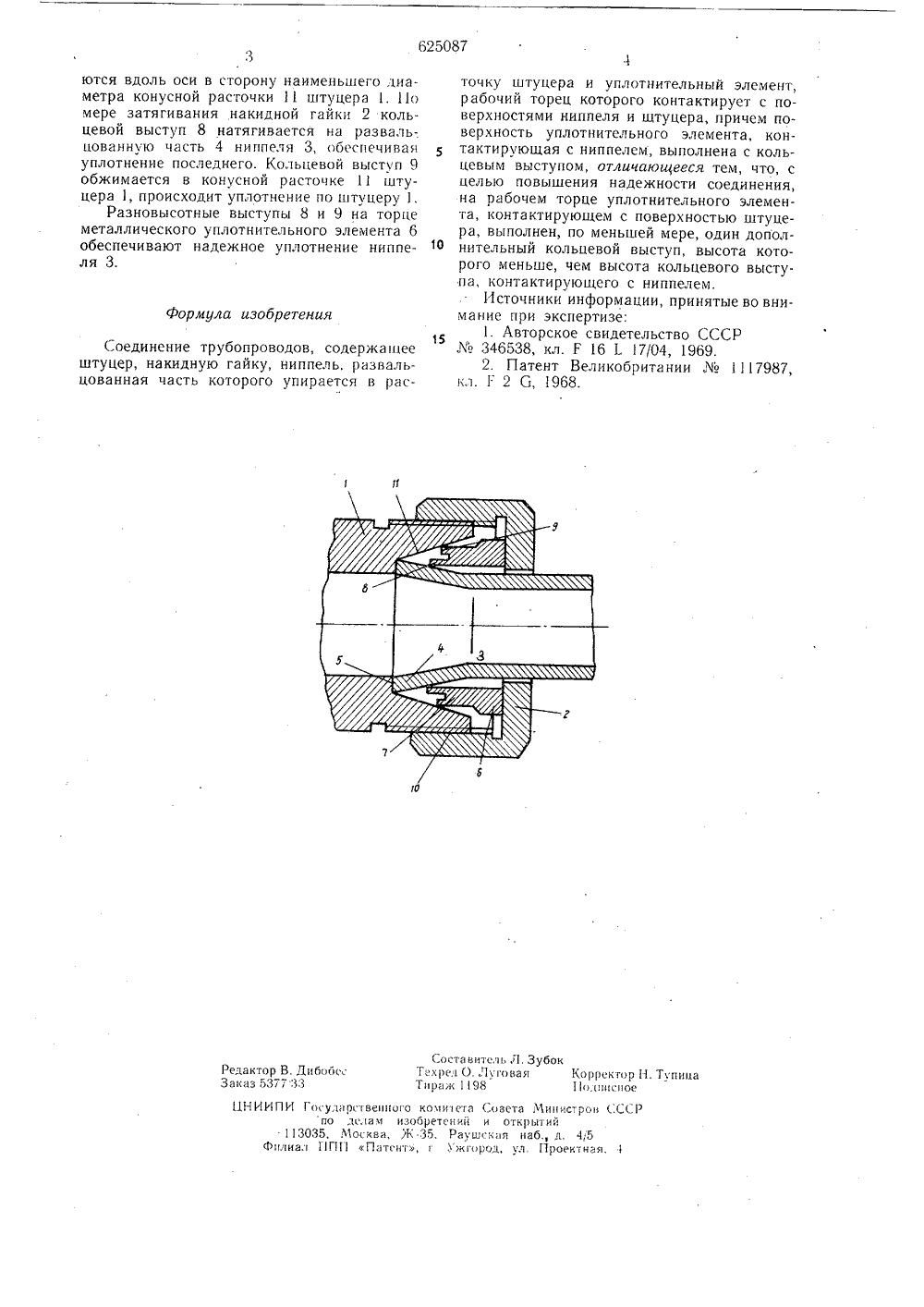

у е Союз Советских Социалистицеских Республик(45) Дата опубликования описания 28,0878 осударственнмй комитеСовета Министров СССРоо делам изобретенийи открытий(72) Авторы изобрет 1) Заявитель Одесский завод прессов и автоматов(54) СОЕДИНЕНИЕ ТРУБОПРОВОДОВ 8. авинчиванпи накпдной резьбой 1 О и уплотн ыполпенный из металл айки 2 штусл ьп ы п 1 эле- персмегцаИзобретение относится к неподвижныт 1 соединениям трубопроводов гидросистемы высокого давления.Известны соединения, содержащие штуцер, накид.ую гайку, ниппель и металлическое уплотнение в виде кольца, имеюшес на участке, заключенном между конусной расточкой штуцера и трубой, утолщения, а на противоположной внутренней поверхности кольца образованы зубья 11.Однако в этом соединении при затяжке накидной гайкой на металлическое уплотнение действует осевая сила, составляющая радиальная сила которой заставляет зуоья металлического уплотнения постепенно врезаться в образующую трубы. Однако радиальная сила, составляющая только часть осевой силы - силы затяжки, явно недостаточна, т. е. зубья не обеспечивают надекного захвата трубы.Известны также соединения трубопроводов, содержащие штуцер, накидную гайку, ниппель, развальцованная часть которого упирается в расточку штуцера и уплотнительный элемент, рабочий торец, которого контактирует с поверхностями ниппеля и штуцера, причем поверхность уплотнительного элемента, контактирующая с нпппелем, выполнена с кольцевым выступом 12.Это соединение недостаточпо надежно.Целью изобретения является повышениенадежности соединения.5 Достигается она тем, что на рабочем торце уплотнительп элемента, коптактпрук- щего с поверхностью штуцера, выполнен, по меньпей мсрс, один дополнительный кольцевой выступ, высота которого меньше, чем высота кольцевого выступа, контактирующего с ниппелем.На чертеже изображено описываемое соединение, продольный разрез.Соединение трубопроводов состоит пзштуцера 1; накидной гайки 2, ниппеля 3, 5 развальцованная часть 4 которого упираетсяв расточку 5 штуцера и уплотнительный элемент 6 с рабочим торцом 7. На поверхности уплотнительного элемента, контактирующей с ниппелем, выполнен кольцевой выступ 8 и дополнительный кольцевой выступ 9, причем высота выступа 9 меныпе, чем высота выступаПри нцер 1 смент 6, в а.(.ос Тех рс. Тираж Редактор В. ДибобсЗаказ 5377 33 упип ИИПИ Го го коин 1 изобретен Ж 35. Р упарствено пспа 1Москва,Г 11 Пат 1303лиаз ются вдоль оси в сторону наименьшего диаметра конусной расточки1 штуцера . 11 о мере затягивания .накидной гайки 2 кольцевой выступ 8 натягивается на развальцованную часть 4 ниппеля 3, обеспечивая уплотнение последнего. Кольцевой выступ 9 обжимается в конусной расточке 11 штуцера 1, происходит уплотнение по штуцеру 1.Разновысотные выступы 8 и 9 на торце металлического уплотнительного элемента 6 обеспечивают надежное уплотнение ниппеля 3. 15Соединение трубопроводов, содержащее штуцер, накидную гайку, ниппель, развальцованная часть которого упирается в расточку штуцера и уплотнительный элемент, рабочий торец которого контактирует с поверхностями ниппеля и штуцера, причем поверхность уплотнительного элемента, контактируюшая с ниппелем, выполнена с кольцевым выступом, отличающееся тем, что, с целью повышения надежности соединения, на рабочем торце уплотнительного элемента, контактируюшем с поверхностью штуцера, выполнен, по меньшей мере, один дополнительный кольцевой выступ, высота которого меньше, чем высота кольцевого выступа, контактирующего с ниппелем.Источники информации, принятые во внимание при экспертизе:1. Авторское свидетельство СССР Юв 346538, кл. Г 16 1. 17/04, 1969.2. Патент Великобритании Ло 1117987, кл. 1 с 2 С 1, 1968. Корректор НПо.пнсноеета Совета Министров СССРнй и открытийаушскан наб., а. 4,5ксорол, ул. Проекз нан. Ч

Смотреть

Заявка

2474526, 15.04.1977

ОДЕССКИЙ ЗАВОД ПРЕССОВ И АВТОМАТОВ

СИТНИКОВ ВИТАЛИЙ ПЕТРОВИЧ, ФРАНК ЛЕОНИД ЯКОВЛЕВИЧ, ЛУГОВСКОЙ АНДРЕЙ ЛУКЬЯНОВИЧ, МЕЛАМУД ЕВГЕНИЙ МОИСЕЕВИЧ, ЛИЧМАН НИКОЛАЙ ИОСИФОВИЧ, ШЛИМОВИЧ ЕФИМ АРНОЛЬДОВИЧ

МПК / Метки

МПК: F16L 17/04

Метки: соединение, трубопроводов

Опубликовано: 25.09.1978

Код ссылки
