Способ получения выступа под уплотнительный элемент на конце гладкой трубы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

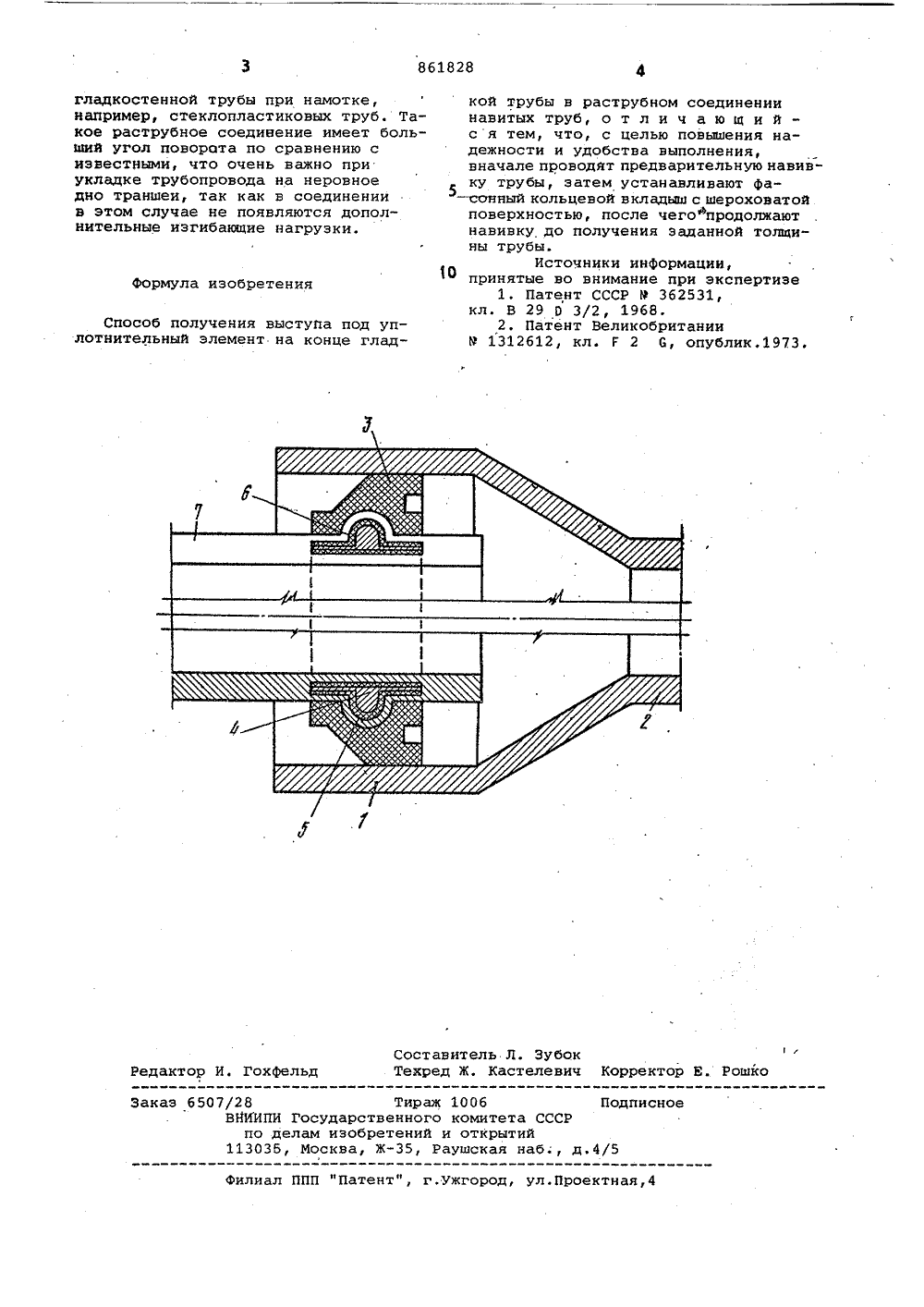

Союз СоветскихСоциалистическихРеспублик ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 1 а 1078 (21)2679292/29-08 Ф)м Кл Р 1621/02 с присоединением заявки йо(23) Приоритет -Государственный комитет СССР по делам изобретений н открытий(54) СПОСОБ ПОЛУЧЕНИЯ ВЫСТУПА ПОД УПЛОТНИТЕЛЬНЫЙ ЭЛЕИЕНТ НА КОНЦЕ ГЛАДКОЙ ТРУБЫ Изобретение относится к проиэвод= ству труб, а именно к раструбным соединениям навитых труб.Известны способы образования элементов раструбных соединений, с помо 5 щью специальных съемных фланцев, которые обжатием формируют пазы под уплотнительные кольца Г 1Известен также способ получения выступа под уплотнительный элемент на ,конце гладкой трубы в раструбном соединении навитых труб 2).Недостатком указанных способов является их ненадежность и технологическая трудность их выполнения. 15Цель изобретения - повышение надежности и удобства выполнения спо-ф соба,Это достигается тем, что вначале производят предварительную навивку 20 трубы, затем устанавливают фасонный кольцевой вкладыш с шероховатой поверхностью, после чего продолжают навивку до получения заданной толщины трубы. 25На чертеже изображен продольный разрез полученного при осуществлении предлагаемого способа раструбного соединения с выступом под уплотнительный элемент на гладком конце трубы. 30 Полученное при осуществлении способа раструбное соединение включает раструбное расширение 1 одного конца трубы 2 и эластичное профилированное уплотнительное кольцо 3 над фасонным кольцевым вкладышем 4 с шероховатостью 5 под слоем навивки б на конце другой трубы 7,Предлагаемый способ выполняется на стандартном оборудовании для получения гладкостенных труб путем послойной навивки из лент различных материалов. Вначале навивается основной слой трубы, аатем устанавливают фасонный кольцевой вкладыш 4 с шероховатой поверхностью 5 и поверх его наносят верхний слой навивки б до получения заданной толщины трубы.В полученном указанным способом раструбном соединении эластичное уплотнительное кольцо 3 сидит на образованном на внешней поверхности внутренней труби 7 фасонным кольцевым вкладышем 4 выступе и уплотняет раструбное соединение труб 2 и 7.Технико-экономическая эффективность предлагаемого способа заключается в простоте образования кольцевого выступа под уплотнительное кольцо на внешней поверхности конца861828 Формула изобретения Составитель Л. Зубокедактор И. ГохФельд Техред Ж. Кастелевич Корректор Е. Рошко Тираж 1006 осударственного коми ам изобретений и отк Москва, Ж, Раушскак ППП "Патент", г.ужгород, ул.Проектная,4 и гладкостенной трубы при намотке,например, стеклопластиковых труб. Такое раструбное соединение имеет больший угол поворота по сравнению сизвестными, что очень важно приукладке трубопровода на неровноедно траншеи, так как в соединениив этом случае не появляются дополнительные изгибающие нагрузки. Способ получения выступа под уплотнительный элемент на конце гладкой трубы в раструбном соединениинавитых труб, о т л и ч а ю щ и й -с я тем, что, с целью повышения надежности н удобства выполнения,вначале проводят предварительную навивку трубы, затем устанавливают фасонный кольцевой вкладыш с шероховатойповерхностью, после чегофпродолжаютнавивку до получения заданной толщины трубы.Источники инФормации,принятые во внимание при экспертизе1. Патент СССР Р 362531,кл. В 29 О 3/2, 1968.2. Патент ВеликобританииР 1312612, кл. Г 2 С, опублик.1973.
СмотретьЗаявка
2679292, 10.10.1978
Заявитель
ГАЙЛИТИС ИНДУЛИС ЮЛИСОВИЧ, БУЛМАНИС ВИЛНИС НИКОЛАЕВИЧ
МПК / Метки
МПК: F16L 21/02
Метки: выступа, гладкой, конце, трубы, уплотнительный, элемент
Опубликовано: 07.09.1981
