Устройство дистанционного регулирования параметров двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 619685
Авторы: Козырев, Нурмухаметов, Радзеиовский, Соловьев
Текст

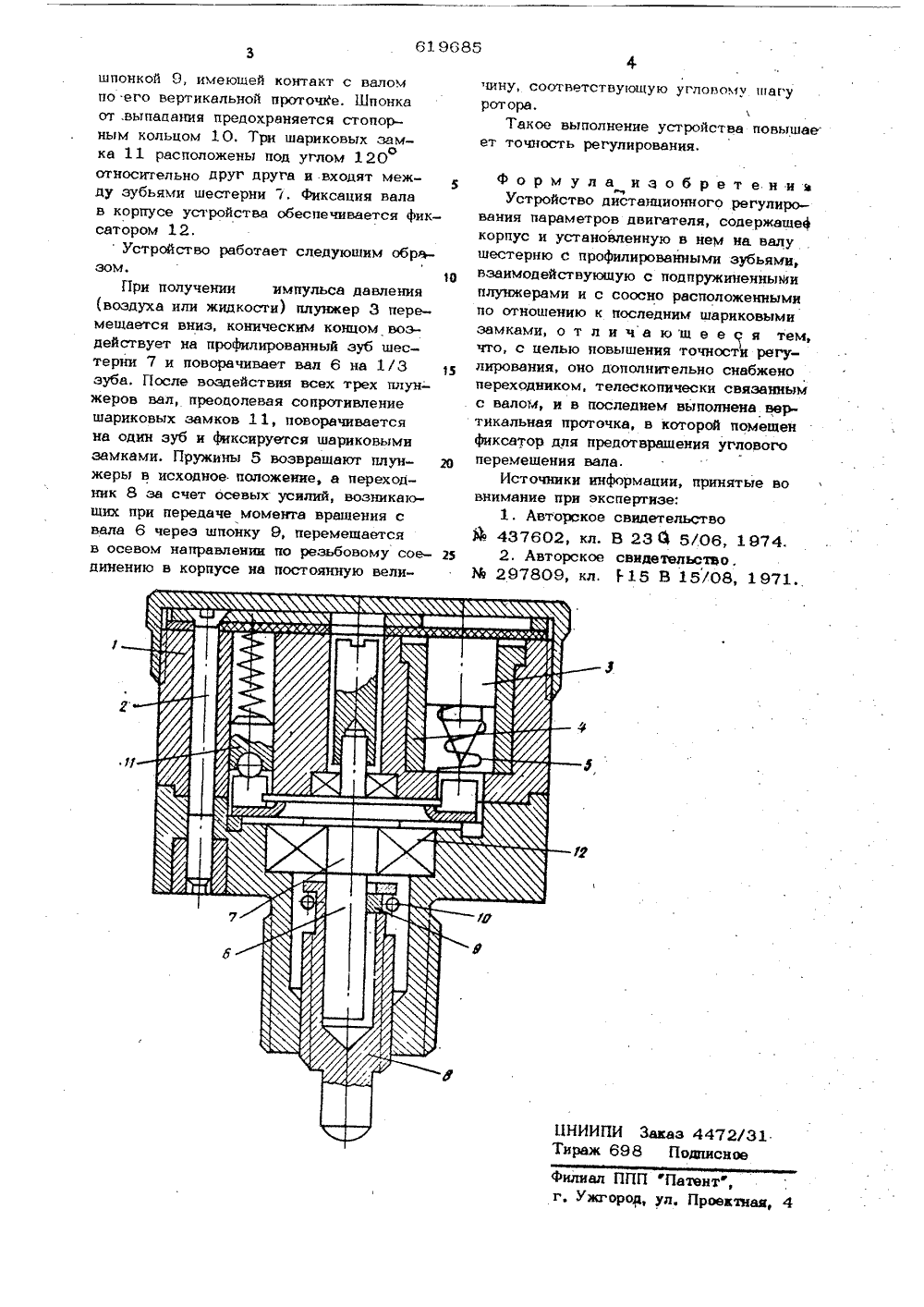

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл. 02 С О/00 02 Р 11/О аявкннсоедннени Государственный комитет Совета Министров СССР оо делам иэооретений н открытий(71) Заявитель ГРОЙСТВО ДИСТАНЦИОННОГО РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ДВИГАТЕЛЯйством,допол телес по лагаеИзобретение относится к области машиностроения.Известно устройство дистанционного регулирования с постоянным и переменным шагом выходного вала, в котором продольное перемещение осуществляется деформируемой упругой емкостью под действием давления рабочей среды, а угловые перемещения осуществляются концентрично расположенными спиралевид ными трубчатыми пружинами встречной намотки 1),Наиболее близким к предлагаемому является устройство дистанционного ре- т гулирования параметров двигателя, содержащее корпус н установленную в нем на валу шестерню с профилированными зубьями, взаимодействующую с подпружиненными плунжерами и с соосно рас положенными по отношению к последним шариковыми замками 2.Известные устройства не обеспечивают высокой точности регулирования изза наличия люфтов в местах соединений. 25 изобретения - повышение точгулирования,достигается тем, что устро ельно снабжено переходник ически связанным с валом, и нем выполнена вертикальная проточка, в которой помещен фиксатор для предлвращения углового перемещения вала.На чертеже изображено пред мое устройство, продольный разрез.Усгройство содержит разъемный корпус 1, стянутый винтами 2, Внутри корпуса установлены три плунжера 3, которые имеют осевое перемещение относительно втулок 4. На конических поверхностях плунжеров размещены пружины 5. Вал 6 устройства на одном конце имеет шестерню 7 с профилированными зубьями, а другим концом телескопически входит в переходник 8, Переходник имеет на наружной поверхности резьбу, по которой он связан с корпусом устройства, )1(есткая связь переходника с валом 6 обеспечивается619685 И Заказ 4472/3 98 Подписное шпонкой 9, имеющей контакт с валом по его вертикальной проточке, Шпонка от .выпааания предохраняется стопорным кольцом 10. Три шариковых замо ка 11 расположены под углом 120 относительно друг друга и входят между зубьями шестерни . фиксация вала в корпусе устройства обеспечивается фиксатором 12.Устройство работает следующим обрезом.1 ОПри получении импульса давления (воздуха или жидкости) плунжер 3 перемещается вниз, коническим концом воздействует на профилированный зуб шестерни 7 и поворачивает вал 6 на 1/3 15 зуба. После воздействия всех трех плун- жеров вал, преодолевая сопротивление шариковых замков 11, поворачивается на один зуб и фиксируется шариковыми замками. Пружины 5 возвращают плун жеры в исходное положение, а переходник 8 за счет осевых усилий, возникающих при передаче момента вращения с вала 6 через шпонку 9, перемещается в осевом направлении по резьбовому сое динению в корпусе на постоянную величину, соответствующую угловому шагуротора,Такое выполнение устройства повышае.ет точность регулирования,Формула изобретениеУстройство дйстанционного регулирования параметров двигателя, содержвщефкорпус и установленную в неМ на валушестерню с профилированными зубьями,взаимодействующую с подпружиненнымиплунжерами и с соосно расположеннымипо отношению к последним шариковымизамками, от лича ющ ее я тем,что, с целью повышения точност регулирования, оно дополнительно снабженопереходником, телескопически связаннымс валом, и в последнем выполнена вертикальная проточка, в которой помещенфиксатор для предотвращения угловогоперемещения вала,Источники информации, принятые вовнимание при экспертизе:1. Авторское свидетельствоЙ 437602, кл. В 23 Ф 5/06, 1974.2. Авторское свидетельство.М 297809, кл. 15 В 15/08, 1971,филиал ППП "Патент,г, Ужгород, ул. Проектная, 4
СмотретьЗаявка
2318158, 02.02.1976
ПРЕДПРИЯТИЕ ПЯ М-5953
РАДЗЕИОВСКИЙ СТАНИСЛАВ СТАНИСЛАВОВИЧ, НУРМУХАМЕТОВ РАФАИЛ АБРАРУТДИНОВИЧ, СОЛОВЬЕВ БОРИС ГЕОРГИЕВИЧ, КОЗЫРЕВ ЮРИЙ ПАВЛОВИЧ
МПК / Метки
МПК: F02C 9/00
Метки: двигателя, дистанционного, параметров
Опубликовано: 15.08.1978
Код ссылки
<a href="https://patents.su/2-619685-ustrojjstvo-distancionnogo-regulirovaniya-parametrov-dvigatelya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство дистанционного регулирования параметров двигателя</a>
