Ультразвуковой сигнализатор уровня

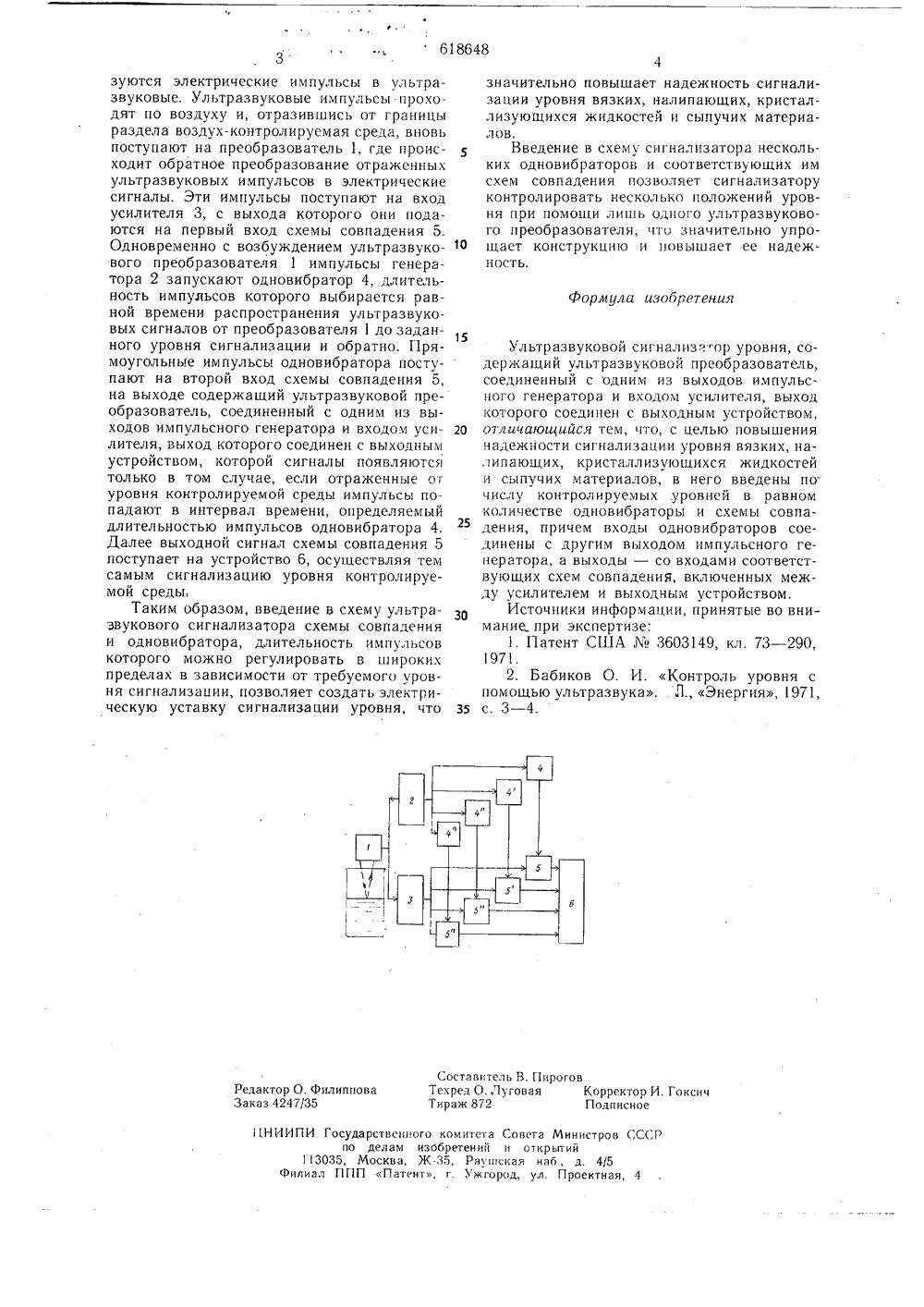

(11)618648 О П И С ФЙ"Й В ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалмстическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свид-ву(22) Заявлено 16,12.76 2430000/18-10 соединением заявки Государственный комит Совета Министров ССС по делам изобретений и Открытий(45) Дата бликовани исания Чесаков, М. И, Гиллер, 3, М. Шафрановская, И, Д. Шелапутин и П, В, Поляков 2) Авторы изобретения(71) Заяви дарственный научно-исследовательский интеплоэнергетического приборостроения 4) УЛЬТРАЗВУКОВОЙ СИГНАЛИЗАТОР УРОВНЯ Изобретение относится к технической акустике и может найти применение при разработке приборов для сигнализации уровня.Известны ультразвуковые сигнализаторы уровня, принцип действия которых основан на прохождении или непрохождении ультразвука между преобразователями соответственно при нахождении их в среде, уровень которой измеряется, или вне ее 1.Однако эти сигнализаторы недостаточно надежны при работе, например, с вязкими средами.Наиболее близким по технической сущности является ультразвуковой сигнализатор уровня, содержащий ультразвуковой преобразователь, соединенный с одним из выходов импульсного генератора и входом усилителя, выход которого связан с выходным устройством 12.Однако в этом устройстве отсутствует возможность дискретного измерения уровня контролируемой среды, т, е. обеспечения функций сигнализатора уровня с необходимой точностью.Целью изобретения является повышение надежности сигнализации уровня вязких, налипающих, кристаллизующихся жидкостей и сыпучих материалов. г 5 Эта цель достигается тем, что в ультразвуковой сигнализатор уровня, содержащий ультразвуковой преобразователь, соединенный с одним из выходов импульсного генератора и входом усилителя, выход которого соединен с выходным устройством, введены по числу контролируемых уровней в равном количестве одновибраторы и схемы совпадения, причем входы одновибраторов соединены с другим выходом импульсного генератора, а выходы - со входами соответствующих схем совпадения, включенных между усилителем и выходным устройством.На чертеже представлена блок-схема ультразвукового сигнализатора уровня.Устройство содержит ультразвуковой преобразователь 1, импульсный генератор 2, усилитель 3, один или несколько одновибраторов 4, одну или несколько схем совпадения 5 и выходное устройство 6.Сигнализатор работает следующим образом.Генератор 2 вырабатывает электрические импульсы с определенной частотой повторения, поступающие на расположенный над уровнем контролируемой среды ультразвуковой преобразователь 1, в котором преобра618648 формула изобретения Составитель В. ПТехред О.,круговаяТираж 872 говКорректор И. ГоксичПодписное Редактор О. Филиппова Заказ 4247/35 11 НИИПИ Госудпо1 3035,Филиал ПП Совета Министров СССРи открытийкая наб., д. 4/5од, ул. Проектная, 4 ствсьиого комитета делам изобретений осква, Ж, РауПатент, г. Ужго зуются электрические импульсы в ультразвуковые. Ультразвуковые импульсы проходят по воздуху и, отразившись от границы раздела воздух-контролируемая среда, вновь поступают на преобразователь 1, где происходит обратное преобразование отраженных ультразвуковых импульсов в электрические сигналы. Эти импульсы поступают на вход усилителя 3, с выхода которого они подаются на первый вход схемы совпадения 5. Одновременно с возбуждением ультразвукового преобразователя 1 импульсы генератора 2 запускают одновибратор 4, длительность импульсов которого выбирается равной времени распространения ультразвуковых сигналов от преобразователя 1 до заданного уровня сигнализации и обратно. Прямоугольные импульсы одновибратора поступают на второй вход схемы совпадения 5, на выходе содержащий ультразвуковой преобразователь, соединенный с одним из выходов импульсного генератора и входом усилителя, выход которого соединен с выходным устройством, которой сигналы появляются только в том случае, если отраженные от уровня контролируемой среды импульсы попадают в интервал времени, определяемый длительностью импульсов одновибратора 4. Далее выходной сигнал схемы совпадения 5 поступает на устройство 6, осуществляя тем самым сигнализацию уровня контролируемой среды,Таким образом, введение в схему ультразвукового сигнализатора схемы совпадения и одновибратора, длительность импульсов которого можно регулировать в широких пределах в зависимости от требуемого уровня сигнализации, позволяет создать электрическую уставку сигнализации уровня, что значительно повышает надежность сигнализации уровня вязких, налипаюших, кристаллизующихся жидкостей и сыпучих материалов.Введение в схему сигналнзатора нескольких одновибраторов и соответствующих им схем совпадения позволяет сигнализатору контролировать несколько положений уровня при помощи лишь одного ультразвукового преобразователя, что значительно упро О шает конструкцию и повышает ее надежность. 15Ультразвуковой сигнализ ".ор уровня, содержащий ультразвуковой преобразователь,соединенный с одним из выходов импульсного генератора и входом усилителя, выходкоторого соединен с выходным устройством,2 О отличающийся тем, что, с целью повышениянадежности сигнализации уровня вязких, на,ипающих, кристаллизующихся жидкостейи сыпучих материалов, в него введены почислу контролируемых уровней в равномколичестве одновибраторы и схемы совпадения, причем входы одновибраторов соединены с другим выходом импульсного генератора, а выходы - со входами соответствующих схем совпадения, включенных между усилителем и выходным устройством.Источники информации, принятые во внимание при экспертизе:1, Патент США3603149, кл. 73 в 2,1971,2. Бабиков О. И. Контроль уровня спомощью ультразвука. Л., Энергия, 1971,35 с. 3 - 4.
