Генератор серии импульсов

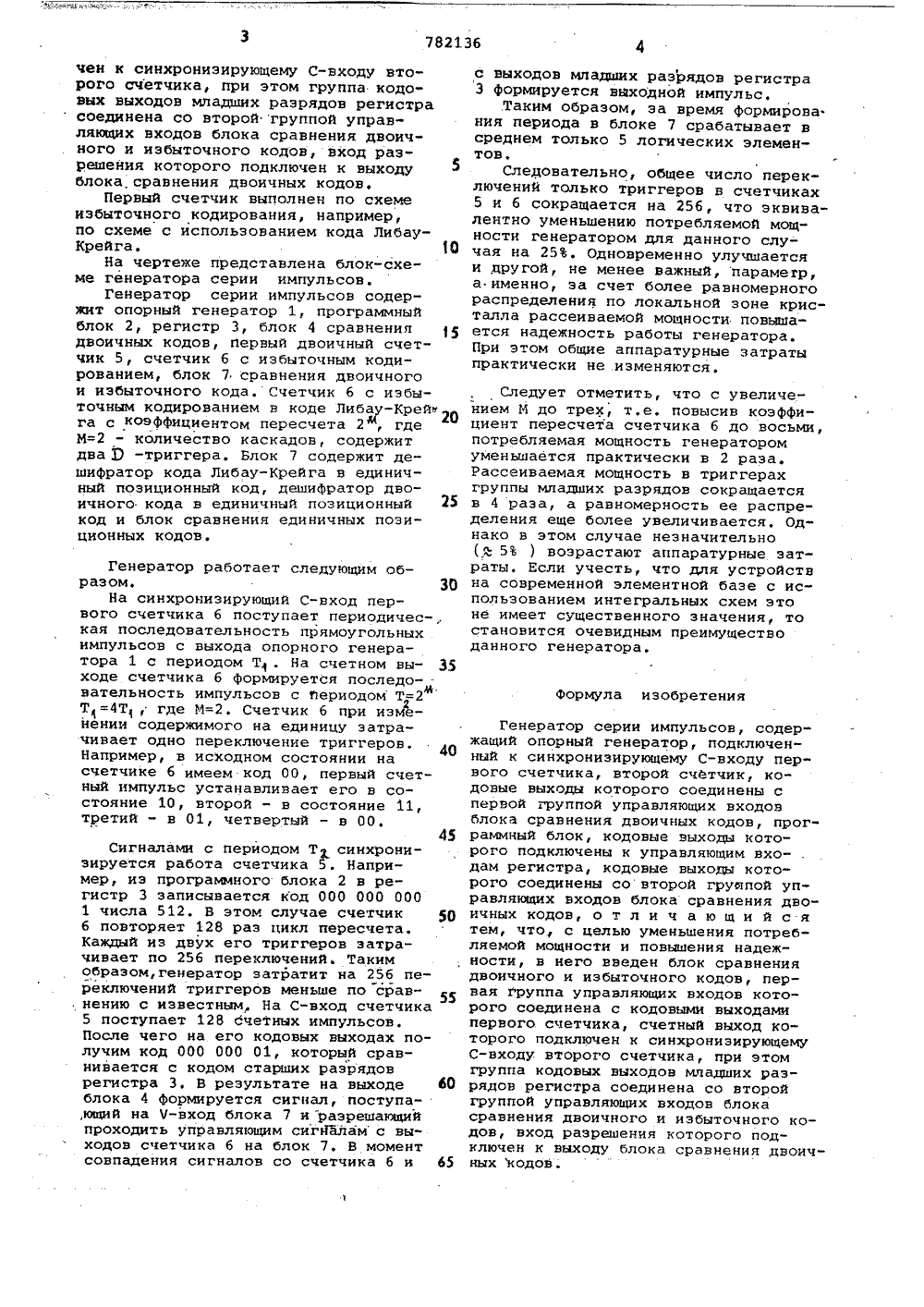

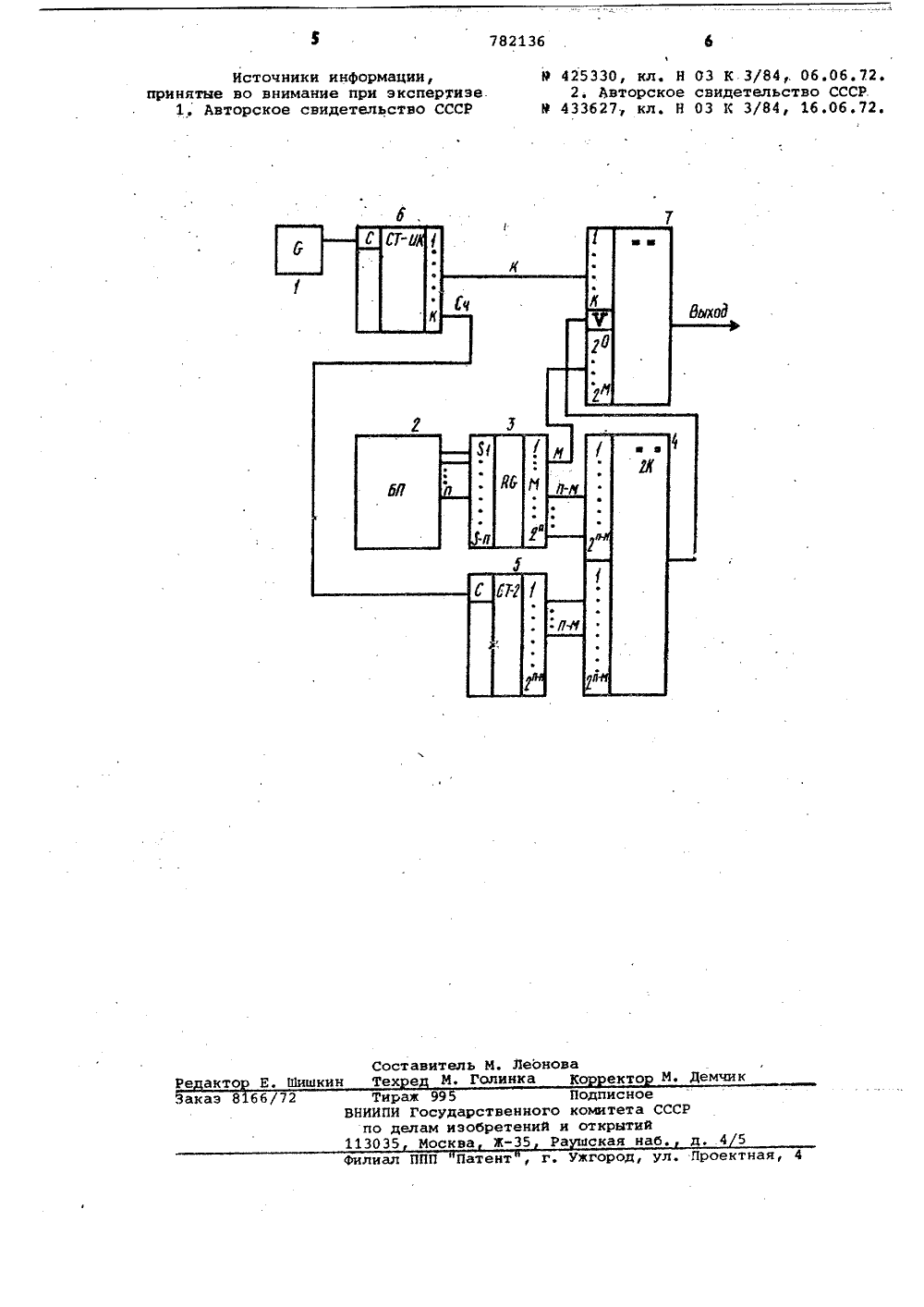

Союз Советскик Социалистическик РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЛЬСТВУ оц 782136(51)М. Кл. Н 03 К 3/84 Государсгвеииыя комитет СССР яо дедом изобретеиий и открытий(54) ГЕНЕРАТОР СЕРИИ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в микромощной цифровой аппаратуре на интегральных схемах в измерительной технике, в радиолокации и в радионавигации в каналах синхронизации,Известен генератор серии импульсов на интегральных схемах, у которого периоды между импульсами в серии иэ" меняются под воздействием двоичных кодов, поступающих из блока программ содержащий опорный генератор, блок программ, регистр, блок сравнения двоичных кодов и двоичный счетчик 1,Недостатком известного генератора г 5 является большая потребляемая мощвость, обусловленная большим числом переключений логических элементов в схеме, которая затрачивается при формировании очередного периода между 20 импульсами в пачке.Наиболее близким техническим решением к данному изобретению является генератор серии импульсов, содержащий генератор, программный блок,25 регистр, блок сравнения кодов и два счетчика. Разрядные выходы двоичного счетчика соединены с первой группой управляющих входов блока сравнения кодов, вторая группа управляющих вхо доз которого поразрядно соединена сгруппой выходов старших разрядов регистра, управляющие входы которогосоединены с кодовыми входами программного блока 2Недостаткомизвестного генератораявляется большая затрачиваемая мощность и низкая надежность работы генератора.Цель изобретения - уменьшение потребляемой мощности и повьааение надежности,Поставленная цель достигается тем,что в генератор серии импульсов, содержащий опорный генератор, подключенный к синхрониэирующему С-входупервого счетчика, второй счетчик, кодовые выходы которого соединены спервой группой управляющих входовблока сравнения двоичных кодов, программный блок, кодовые выходы которого подключены к управляющим входамрегистра, кодовые выходы которого соединены со второй группой управляющихвходов блока сравнения двоичных кодов, введен блок сравнения двоичногои избыточного кодов, первая группауправляющих входов которого соединена с кодовыми:выходамн. первого счетчика, счетный выход которого лодключен к синхрониэирующему С-входу второго счетчика, при этом группа кодовых выходов младших разрядов регистра соединена со второй группой управляющих входов блока сравнения двоичного и избыточного кодов, вход разрешения которого подключен к выходу блоха. сравнения двоичных кодов.Первый счетчик выполнен по схеме избыточного кодирования, например, по схеме с использованием кода ЛибауКрейга, ОНа чертеже представлена блок-схеме генератора серии импульсов.Генератор серии импульсов содержит опорный генератор 1, программный блок 2, регистр 3, блок 4 сравнения двоичных кодов, первый двоичный счетчик 5, счетчик 6 с избыточным кодированием, блох 7 сравнения двоичного и избыточного кода. Счетчик б с избыточным кодированием в коде Либа-Крей га с коэффициентом пересчета 2 , где И=2 - количество каскадов, содержит два Х) -триггера, Блок 7 содержит дешифратор кода Либау-Крейга в единичный позиционный код, дешифратор двоичного кода в единичный позиционный 25 код и блок сравнения единичных позиционных кодовГенератор работает следующим образом, 30На синхронизирующий С-вход первого счетчика б поступает периодичес-,. кая последовательность прямоугольных импульсов с выхода опорного генератора 1 с периодом Т. На счетном вы ходе счетчика б формируется последо- - вательность импульсов с йериодом Т=2 Т=4 Т, где И=2. Счетчик б при измеЕ нении содержимого на единицу затрачивает одно переключение триггеров. 4 О Например, в исходном состоянии на счетчике 6 имеем код 00, первый счетный импульс устанавливает его в состояние 10, второй - в состояние 11, третий - в 01, четвертый - в 00.45Сигналами с перйодом Т синхронизируется работа счетчика 5. Например, иэ программного блока 2 в регистр 3 записывается код 000 000 000 1 числа 512. В этом случае счетчик р б повторяет 128 раз цикл пересчета. Каждый из двух его триггеров затрачивает по 256 переключений. Таким образом,генератор затратит на 256 переключений триггеров меньше по сравнению с известным, На С-вход счетчика55 5 поступает 128 счетных импульсов. После чего на его кодовых выходах получим код 000 000 01, который сравнивается с кодом старших разрядов регистра 3, В результате на выходе 60 блока 4 Формируется сигнал, поступа,ющий на Н-вход блока 7 и разрешающий проходить управляющим сигйЪлам с выходов счетчика 6 на блок 7, В момент совпадения сигналов со счетчика б и 65 с выходов младших разрядов регистра3 формируется выходной импульс.Таким образом, эа время формирова.ния периода в блоке 7 срабатывает всреднем только 5 логических элементов,Следовательно, общее число переключений только триггеров в счетчиках5 и б сокращается на 256, что эквивалентно уменьшению потребляемой мощности генератором для данного случая на 25. Одновременно улучшаетсяи другой, не менее важный, параметр,а именно, эа счет более равномерногораспределения по локальной зоне кристалла рассеиваемой мощности повьшается надежность работы генератора.При этом общие аппаратурные затратыпрактически не изменяются,Следует отметить, что с увеличением М до трех, т.е. повысив коэффициент пересчета счетчика б до восьми, потребляемая мощность генератором уменьшается практически в 2 раза.Рассеиваемая мощность в триггерах группы младших разрядов сокращается в 4 раза, а равномерность ее распределения еще более увеличивается, Однако в этом случае незначительно ( а 5% ) возрастают аппаратурные затраты. Если учесть, что для устройств на современной элементной базе с ис" пользованием интегральных схем это не имеет существенного значения, то становится очевидным преимущество данного генератора.формула изобретенияГенератор серии импульсов, содержащий опорный генератор, подключенный к синхронизирующему С-входу пер" вого счетчика, второй счетчик, кодовые выходы которого соединены с первой группой управляющих входов блока сравнения двоичных кодов, программный блок, кодовые выходы которого подключены к управляющим входам регистра, кодовые выходы которого соединены совторой груипой управляющих входов блока сравнения двоичных кодов, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребляемой мощности и повышения надежности, в него введен блок сравнения двоичного и избыточного кодов, первая группа управляющих входов которого соединена с кодовыми выходами первого. счетчика, счетный выход которого подключен к синхронизирующему С-входу второго счетчика, при этом группа кодовых выходов младших разрядов регистра соединена со второй группой управляющих входов блока сравнения двоичного и избыточного кодов, вход разрешения которого подключен к выходу блока сравнения двоичных кодов;782136 1 Р 425330, кл. Н 03 К 3/84, 06.06.72. 2. Авторское свидетельство СССР В 433627 кл. Н 03 К 3/84, 16.06.72.ь М. Леонова Ролинка Ко е Соста Тех е М. Демчи Шишк П Патент , г, Ужгород, ул. Проектная, 4 и Источники информации,принятые во внимание при экспертиэе 1. Авторское свидетельство СССР каэ 8 66/72 Тираж 995 ВНИИПИ Государстве по делам иэобрет 113035 Москва Ж Подписого комите ий и открыРа ская еСССРйаб, д, 4
