Лабораторная установка для моделирования процессов спекания

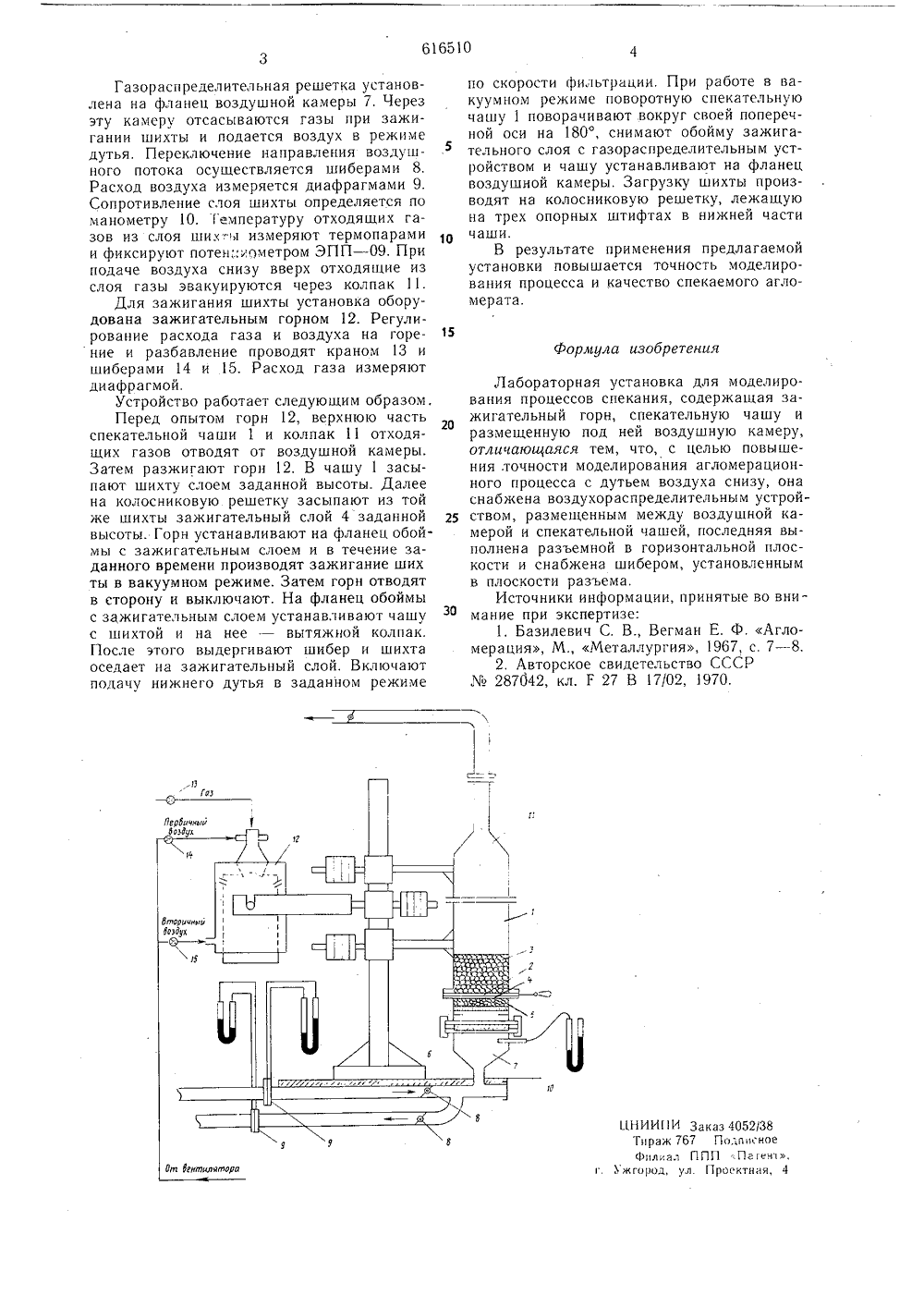

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ61) Дополнительное к авт. свид-ву(11) 616510 1 3Ы 51) М. 2 Р 27 В исоединением заявкиГосударственный комит Совета Министров ССС по делам нзооретеннйи открытий(43) Опубликовано 25.07,78 Бюллетень2 (45) Дата опубликования описания /707.1сесоюзный ордена Трудового Красного научно-исследовательский и проектный механической обработки полезных иско"Меланобр" амени тель нституемых 4) ЛАБОРАТОРНАЯ УСТАНОВКА ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССОВ СПЕКАНИЯеОм Обоима с ся на газора представляющ щетку с маль между двумя ажигательнь пределитель ее собой м м живым се металлическ м слоем опираетое устройство 6, таллическую речением, зажатую ми фланцами. Изобретение относится к агломерации и может быть применено для спекания руд и концентратов черных и цветных металлов, в первую очередь при агломерации сульфидных руд и концентратов.Известна лабораторная установка для исследований процесса агломерации, состоящая из спекательной чаши, воздушной камеры и горна с горелкой 1.Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является лабораторная установка, содержащая зажигательный горн, спекательную чашу и размещенную под ней воздушную камеру 2.Недостатком установок является невысокая точность моделирования процесса агломерации в дутьевом режиме, связанная с длительностью загрузки спекаемого слоя на зажигательный.Целью изобретения является повышение точности моделирования процесса агломерации в дутьевом режиме за счет уменьшения времени на загрузку спекаемого слоя шихты на зажигательный с 5 - 7 мин до 1,5 - 2 мин и равномерного распределения воздушного потока по сечению колосникового поля, что увеличивает скорость фильтраепьдин, Т. А. Батищева,. Э. Крамер ции воздуха через слой с 0,3 - 0,5 м/сек до 0,7 - 0,85 м/сек.Это достигается тем, что лабораторнаяустановка для моделирования процессов сп кания снабжена воздухораспределительнымустройством, размещенным между воздушной камерой и спекательной чашей, последняя выполнена разъемной в горизонтальной плоскости и снабжена шибером, установленным в плоскости разъема.На чертеже изображена схема предлагаеой установки.Основным узлом установки является поворотная спекательная (цилиндрическая) ча ша 1, снабженная шиберным устройством 2, установленным в плоскости разъема чаши, служащим для загрузки спекаемого слоя 3 на зажигательный слой 4. Зажигательный слой загружается на колосниковую решетку. Толщина зажигательного слоя может изменяться от 20 до 50 мм за счет установки опорных штифтов 5 равной высоты.61 б 510 15 Формула изобретения Газораспределительная решетка установлена на фланец воздушной камеры 7, Через эту камеру отсасываются газы при зажигании шихты и подается воздух в режиме дутья. Переключение направления воздушного потока осуществляется шиберами 8. Расход воздуха измеряется диафрагмами 9. Сопротивление слоя шихты определяется по манометру 10. Температуру отходящих газов из слоя шихгы измеряют термопарами и фиксируют потен,.;иометром ЭПП - 09, При подаче воздуха снизу вверх отходящие из слоя газы эвакуируются через колпак 11.Для зажигания шихты установка оборудована зажигательным горном 12, Регулирование расхода газа и воздуха на горение и разбавление проводят краном 13 и шиберами 14 и 15. Расход газа измеряют диафрагмой.Устройство работает следующим образом, Перед опытом горн 12, верхнюю часть спекательной чаши 1 и колпак 11 отходящих газов отводят от воздушной камеры. Затем разжигают горн 12. В чашу 1 засыпают шихту слоем заданной высоты. Далее на колосниковую решетку засылают из той же шихты зажигательный слой 4 заданной высоты. Горн устанавливают на фланец обоймы с зажигательным слоем и в течение заданного времени производят зажигание ших ты в вакуумном режиме. Затем горн отводят в сторону и выключают. На фланец обоймы с зажигательным слоем устанавливают чашу с шихтой и на нее - вытяжной колпак, После этого выдергивают шибер и шихта оседает на зажигательный слой. Включают подачу нижнего дутья в заданном режиме по скорости фильтрации. При работе в вакуумном режиме поворотную спекательную чашу 1 поворачивают вокруг своей поперечной оси на 180, снимают обойму зажигательного слоя с газораспределительным устройством и чашу устанавливают на фланец воздушной камеры. Загрузку шихты производят на колосниковую решетку, лежащую на трех опорных штифтах в нижней части 1 О чаши.В результате применения предлагаемойустановки повышается точность моделирования процесса и качество спекаемого агломерата. Лабораторная установка для моделирования процессов спекания, содержащая загожигательный горн, спекательную чашу иразмещенную под ней воздушную камеру,отличающаяся тем, что, с целью повышения .точности моделирования агломерационного процесса с дутьем воздуха снизу, онаснабжена воздухораспределительным устройг 5 ством, размещенным между воздушной камерой и спекательной чашей, последняя выполнена разъемной в горизонтальной плоскости и снабжена шибером, установленнымв плоскости разъема,Источники информации, принятые во внимание при экспертизе:1. Базилевич С, В., Вегман Е, Ф, Агломерация, М., Металлургия, 19 б 7, с. 7 - 8.2, Авторское свидетельство СССРМо 287042, кл. Г 27 В 17/02, 1970. ЦНИИПИ Заказ 4052/38Тираж 767 По;яиеноеФилиал ППП Пг енз,г. Ужгород, ул. Проектная, 4
