Кернорватель

Номер патента: 119463

Опубликовано: 01.01.1959

Автор: Захаров

МПК: D01H 7/60

Метки: бегунки, внутренней, выпуклой, кольца, крутильных, машин, ним, прядильных, рабочей, стенкой

...двух половин.На фиг. 1 изображено прядильное кольцо; на фиг. 2 - бегунок к нему; на фиг, 3 - .крутильное кольцо. Прядильное кольцо 1 и крутильное кольцо 2 имеют выпуклую внутреннюю рабочую стенку 3, выполненную по гиперболе; кроме того, в прядильном кольце 1 высота этой стенки в два раза превышает ширину наружного бортика 4. Бегунок б для прядильного кольца 1 имеет форму сектора с тупым углом б и с воротцами 7, Такая форма кольца и бегунка при некотором наклоне последнего в рабочем положении позволяет бегунку 5 соприкасаться с внутренней рабочей стенкой 8 кольца не в отдельных точках, а по прямой линии, и тем уменьшить удельное давление и износ кольца и бегунка, Крутильное кольцо 2 с гиперболической рабочей стенкой может быть изготовлено...

Номер патента: 438825

Опубликовано: 05.08.1974

Автор: Вильда

МПК: F16J 15/44

Метки: кольцо, плавающее, уплотнительное

...до пространства, образуемого втулкой наружный и внутренний уплотнительные зазоры выполняются с различной длиной или шириной.При низком давлении, имеющемся в выемке корпуса, и при падении давления на входе в уплотняющую втулку, т. е. при таком ограничении осевого усилия прижима уплотняющей поверхности к стенке корпуса, при котором гарантируется радиальная подвижность плавающего кольца и уплотнение стенок корпуса.Для упрощения плавающего кольца оно имеет одну единственную торцовую поверхность, являющуюся уплотняющей.На чертеже представлено предлагаемое плавающее кольцо.Кольцо 1 с противолежащими торцовыми поверхностями М и Л/е+ У, расположено вокруг вала 2 в выемке А стенки корпуса. Втулка 3, жестко соединенная с валом, своей опорной...

Номер патента: 666269

Опубликовано: 05.06.1979

Авторы: Ешимов, Нечаев, Площадный, Шандалов

МПК: E21B 25/00

Метки: кернорватель

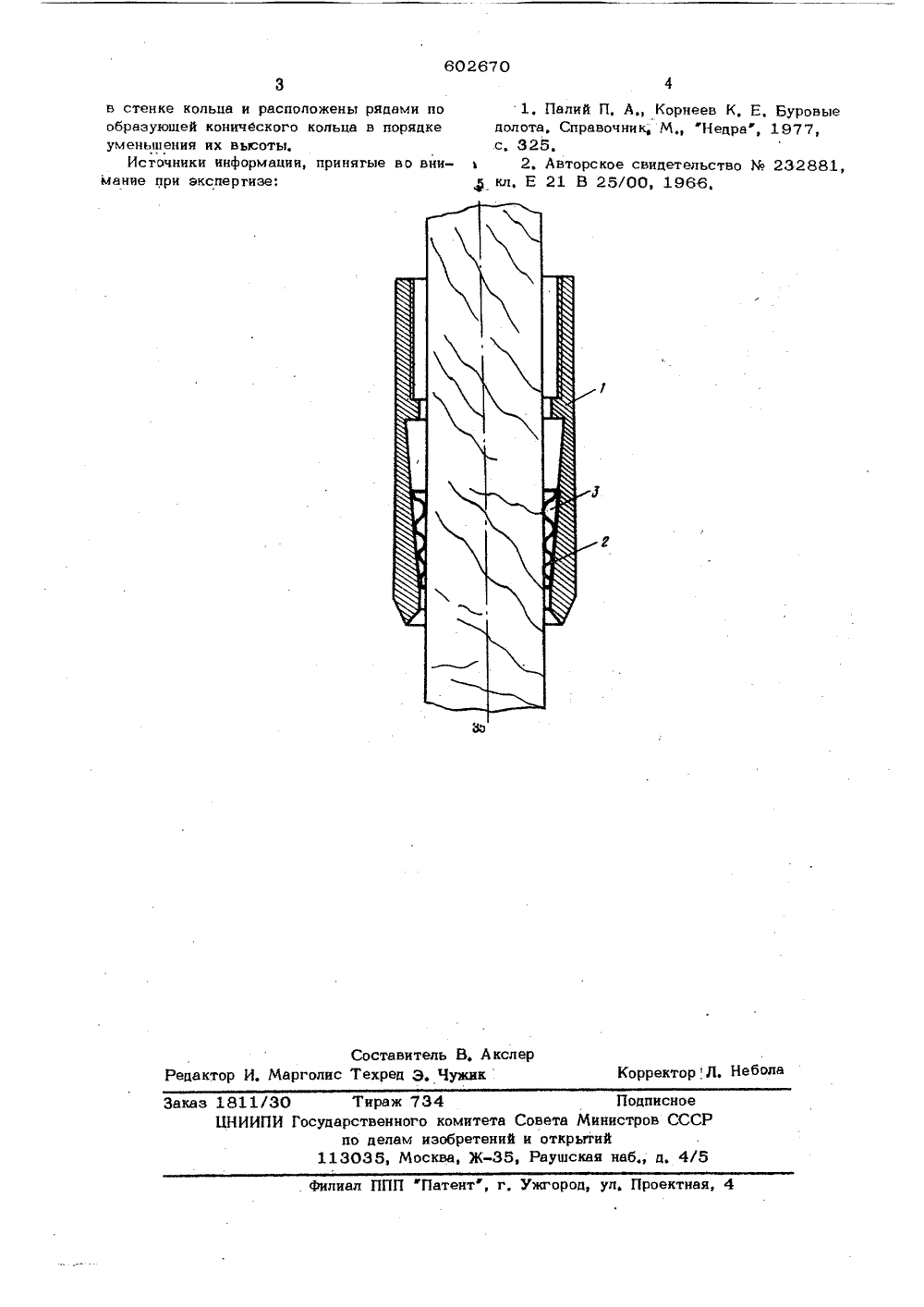

...проточкой 2 и окном 3 скрышкой 4, с которым прк помощи осей5 соединено полукольцо 6 с упорами 7.Центральная часть полукольца 6 выполнена в виде шарнира с осью 8, на ко"торой свободно посажен конец планки 9,25 в вырезе 10 которой при поьющи оси11 размещен рычажок 12 с пружиной 13,Кернорватель работает следующимобразом.Под действием входящего в полостьколонковой трубы столбика керна полУ666269 Формула,изобретения одписное ППППатент , г. Ужгород Ул. аяу кольцо 6 с планкой 9 и рычажком 12занимают верхнее положение(см,фиг.1),не препятствуя вхождению керна.Полукольцо 6, упираясь в верхнююкромку кольцевой проточки 2, не поднимается выше,. причем рычажок 12,повернувшись под действием столбика 5керна вокруг оси 11, не Препятствуетвхождению...

Номер патента: 533429

Опубликовано: 30.10.1976

Авторы: Аносов, Беловол, Гасилов, Горб, Гордон, Добровольский, Посвятенко, Розенберг

МПК: B21D 41/04

Метки: головками, деформирующего, коническими, протягивания, станок, тонкостенных, труб

...гидроцилиндров 23 и 24 совместно с плитами 16 и 17, между которыми он зажат гидроцилиндрами 21 и 22, Захват конца трубы, на котором раскаткой выполнены с обоих сторон головки, имеющие конические поверхности, осуществляется зажимными элементами 25 - 27, причем элемент 25 выполнен в виде цельного кольца с конической и цилиндрической поверхностями, а элементы 26, 27 имеют опорную коническую поверхность.Кольцо сопрягается с внутренним конусом головки протягиваемой трубы и наружной цилиндрической поверхностью сомкнутых зажимных разъемных элементов 26 и 27, которые образуют опорную коническую поверхность для сопряжения наружным конусом головки трубы. Зажимные элементы соединены между собой шарнирно на оси 28, Один из зажимных элементов...
